电容触摸屏GT9147介绍

GT9147简介

      GT9147是采用最新的电容检测技术,内置高性能微信号检测电路,可很好地解决LCD干扰和共模干扰问题。软件算法方面,专门基于单层互容的电气环境所设计,可支持5点触控。同时支持HotKnot功能

      GT9147可同时识别5个触摸点位的实时准确位置,移动轨迹及触摸面积。并可根据主控需要,读取相应点数的触摸信息。

GT9147特点

      1、内置电容检测电路及高性能MPU

            触摸扫描频率:100Hz

            触摸点坐标实时输出

            统一软件版本适用于多种尺寸的电容屏

            单电源供电,内置1.8V LDO

            HotKnot功能

      2、电容屏传感器

            检测通道:18(驱动通道)*10(感应通道)

            电容屏尺寸范围:≦4.5”

            支持FPC 按键设计

            同时支持ITO玻璃和ITO Film

            Cover Lens厚度支持:0.7mm≦玻璃≦2mm

      3、环境适应性能

            初始化自动校准

            自动温漂补偿

            工作温度:-40℃~+85℃,湿度:≦95%RH

            储存温度:-60℃~+125℃,湿度:≦95%RH

      4、通讯接口

            标准I2C通讯接口

            从设备工作模式

            支持1.8V~3.3V接口电平

      5、响应时间

            Green mode: <48ms

            Sleep mode: <200ms

            Initialization: <200ms

      6、电源电压:

            单电源供电:2.8V~3.3V

      7、电源纹波:

            Vpp≦50mV

      8、封装:

           40 pins,5mm*5mm QFN_0.4P

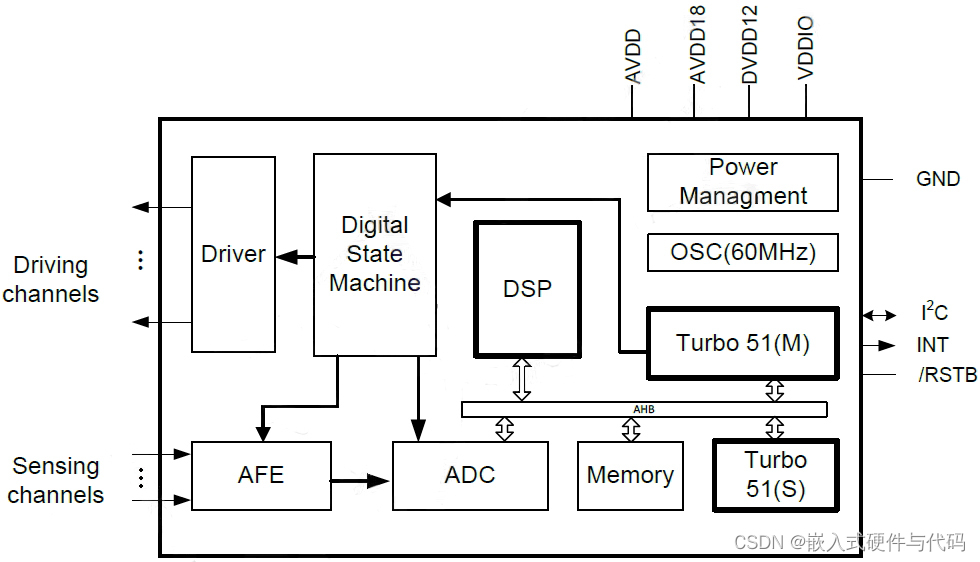

GT9147芯片原理图

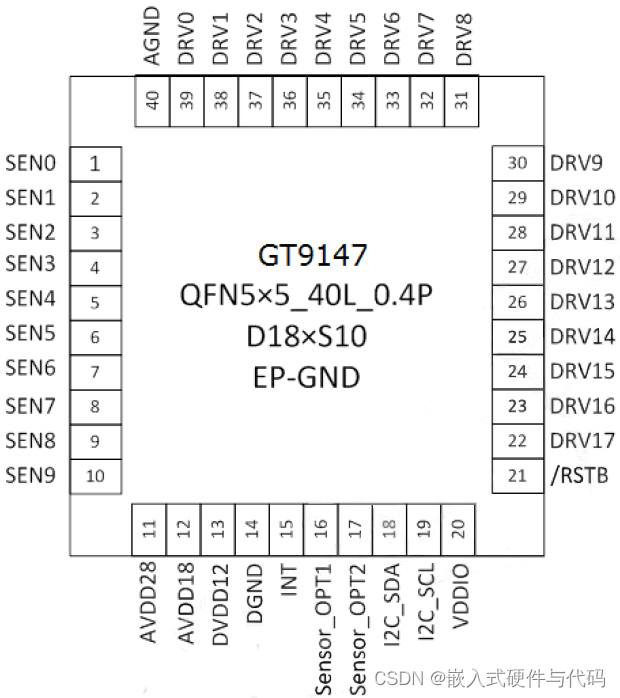

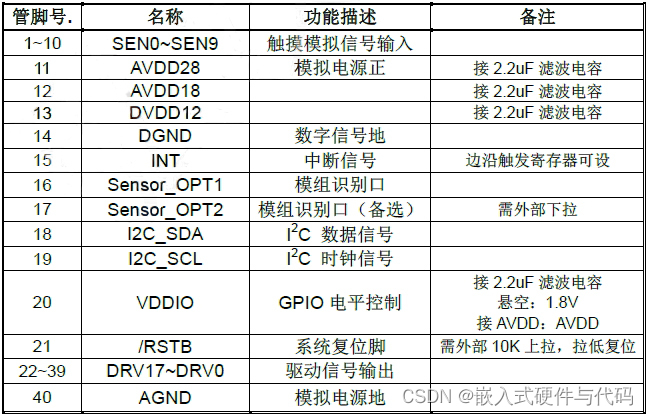

GT9147芯片管脚定义



GT9147芯片电气特性

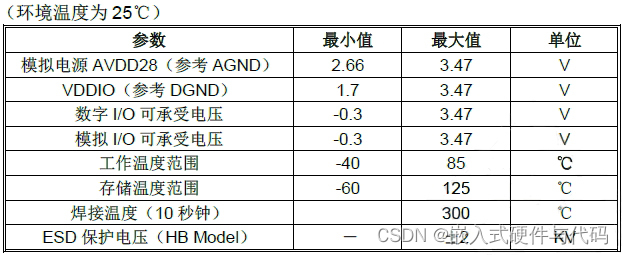

      极限电气参数

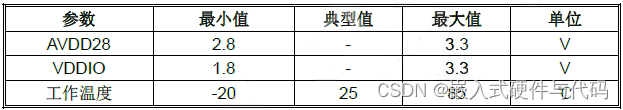

      推荐工作条件

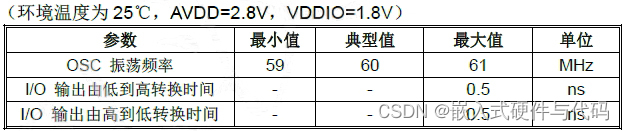

      AC特性

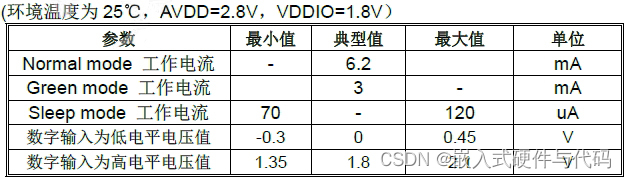

      DC 特性

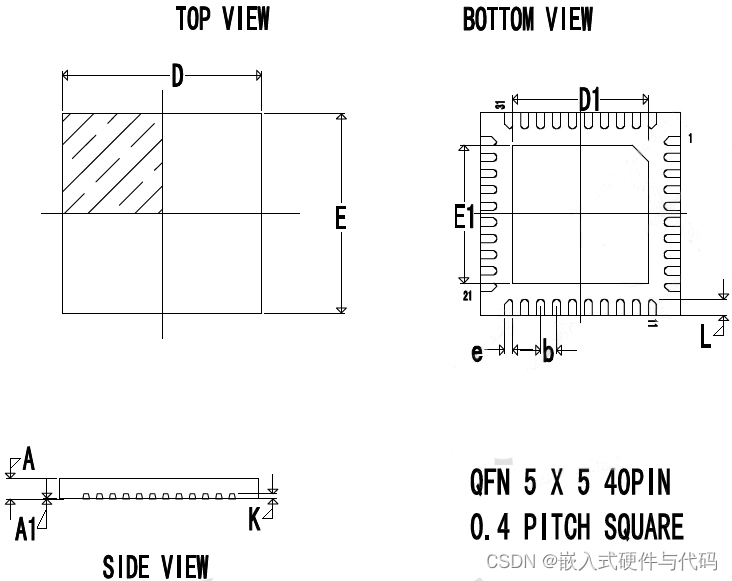

      GT9147芯片封装
