VS1053 MP3模块介绍

VS1053MP3模块简介

ATK-VS1053 MP3 MODULE是ALIENTEK推出的一款高性能音频编解码模块，该模块采用VS1053B作为主芯片，支持：MP3/WMA/OGG/WAV/FLAC/MIDI/AAC等音频格式的解码，并支持：OGG/WAV音频格式的录音，支持高低音调节以及EarSpeaker空间效果设置，功能十分强大。

VS1053MP3模块资源简介

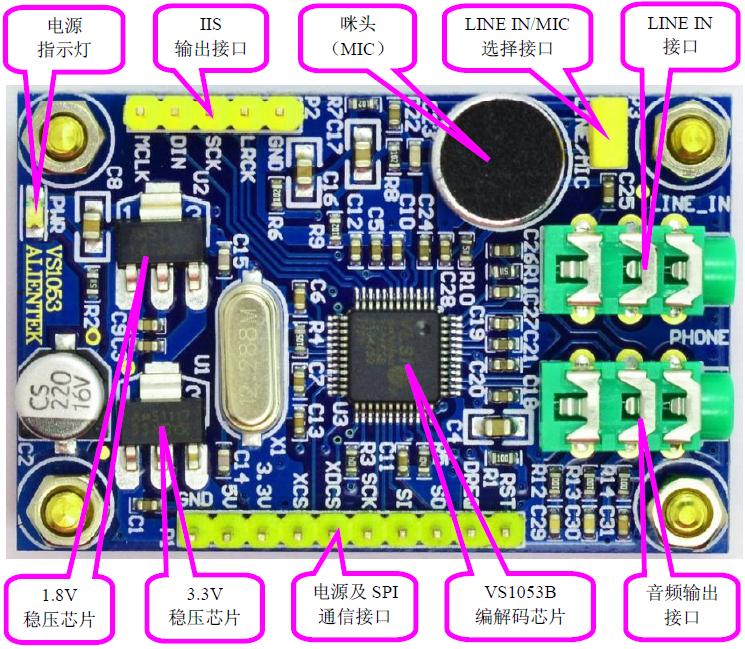

ATK-VS1053 MP3模块是ALIENTEK开发的一款高性能音频编解码模块，该模块接口丰富、功能完善，仅需提供电源（3.3V/5.0V），即可通过单片机（8/16/32位单片机均可）控制模块实现音乐播放，或者录音等功能，模块其资源图如下图所示：

VS1053MP3模块板载资源如下：

1、高性能编解码芯片：VS1053B。

2、1个LINE IN/MIC选择接口。

3、1个咪头。

4、1个电源指示灯（蓝色）。

5、1个1.8V稳压芯片。

6、1个3.3V稳压芯片。

7、1路IIS输出接口。

8、1路电源及SPI控制接口。

9、1路3.5mm LINE IN接口，支持双声道输入录音。

10、1路3.5mm音频输出接口，可直接插耳机。

VS1053MP3模块特点：

1、板载VS1053B高性能编解码芯片，支持众多音频格式解码，支持OGG/WAV编码。

2、板载稳压电路，仅需外部提供一路3.3V或5V供电即可正常工作；

3、板载3.5mm耳机插口，可直接插入耳机欣赏高品质音乐；

4、板载咪头（MIC），无需外部麦克风，即可实现录音；

5、板载IIS输出，可以接外部DAC，获得更高音质；

6、板载电源指示灯，上电状态一目了然；

7、采用国际A级PCB料，沉金工艺加工，稳定可靠；

8、采用全新元器件加工，纯铜镀金排针，坚固耐用；

9、人性化设计，各个接口都有丝印标注，使用起来一目了然；接口位置设计安排合理，方便顺手。

10、PCB尺寸为34mm*52.6mm，并带有安装孔位，小巧精致；

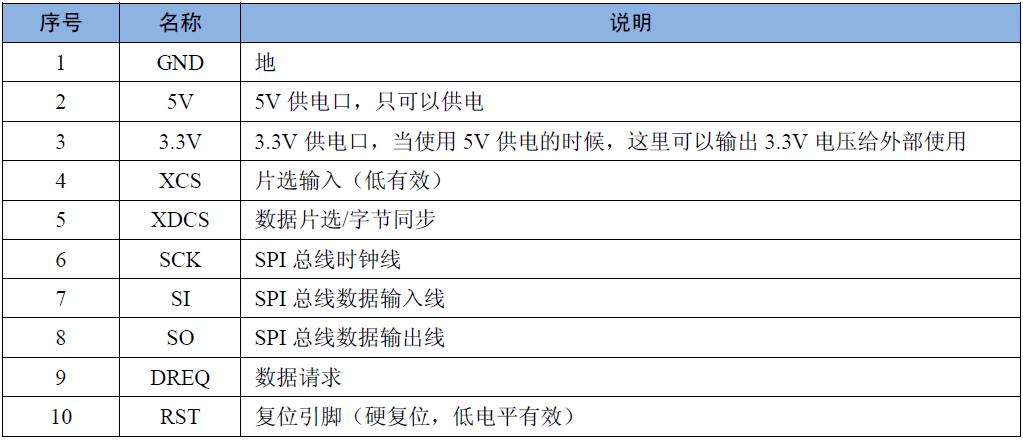

VS1053 MP3模块引脚描述
