无接触式磁旋转编码器AS5040介绍

无接触式磁旋转编码器AS5040简介

AS5040 是一款无接触式磁旋转编码器，用于精确测量整个360°内的角度。此产品是一个片上系统，在单个封装内整合了集成式Hall 元件、模拟前端和数据信号处理功能。

测量角度时，只需简单地配备1 个在芯片中心上方旋转的双极磁铁即可。磁铁可以安装在IC 的上方或下方。

这种绝对角度测量方式可即时指示磁铁的角位置，其分辨率达到0.35°，即每圈1024 个位置。数字化数据能够以串行比特流或PWM 信号的形式给出。

另外，也可提供用户可编程的增量式输出，使得本芯片非常适合替换各类光学编码器产品。

AS5040 内置电压调节器，允许其工作在3.3V 或5V电源电压下。

无接触式磁旋转编码器AS5040特点

1、完整的片上系统。

2、灵活的系统解决方案，同时可以提供绝对值串行输出、PWM 输出和增量输出。

3、由于采用无接触式检测方式，对工作环境严酷的应用非常理想能够耐受磁铁位置偏离和气隙变动情况。

4、不必进行温度补偿。

5、无需校准。

6、在整个 360°范围内实现无接触式、高分辨率的旋转位置编码。

7、2种数字式、10位绝对值输出：串行接口输出；脉宽调制（PWM）输出。

8、3 种增量输出模式：

正交A/B 和索引（Index）输出信号

步/方向和索引输出信号

可用于无刷直流电动机的3相换向10、9、8 或7 位用户可编程分辨率

9、用户可编程零位/索引位置。

10、实现磁铁位置监测和断电监测的故障检测模式。

11、旋转速率可高达10,000 rpm。

12、能够检测磁铁沿Z 轴移动的按钮功能。

13、可采用菊链连接模式，串行读取多个互联的AS5040 器件。

14、宽广的温度范围： - 40°C 至 + 125°C。

15、完全符合汽车行业的AEC-Q100, 1 级规范。

16、小型无铅封装： SSOP 16 (5.3mm x 6.2mm)。

无接触式磁旋转编码器AS5040应用

1、工业应用：

无接触式旋转位置检测 机器人技术

无刷直流电动机换向 电动工具

2、汽车应用：

方向盘位置检测 油门位置检测

传动变速箱编码器 头灯位置控制

电动座椅位置指示器

3、办公设备：打印机、扫描仪、复印机

4、取代光学编码器

5、前面板旋转开关

6、取代电位器

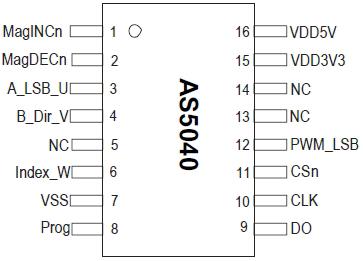

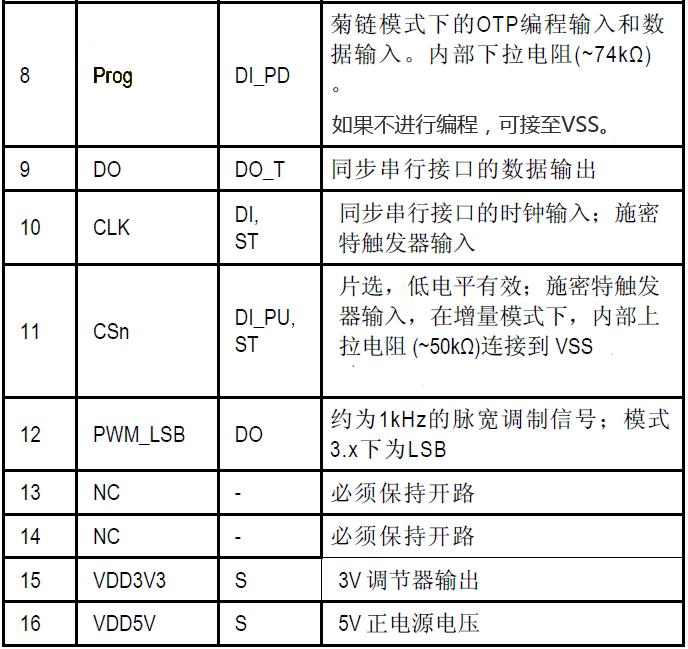

无接触式磁旋转编码器AS5040引脚

无接触式磁旋转编码器AS5040电气特性

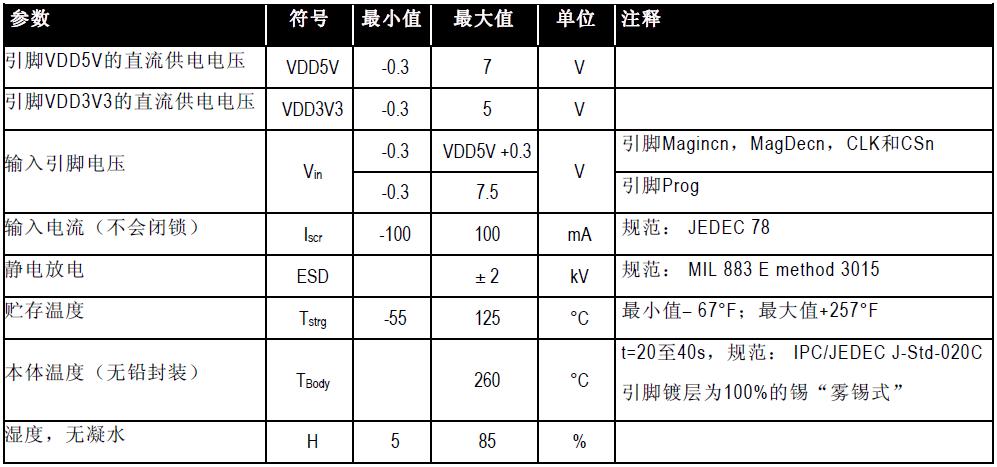

极限参数（非工作条件）

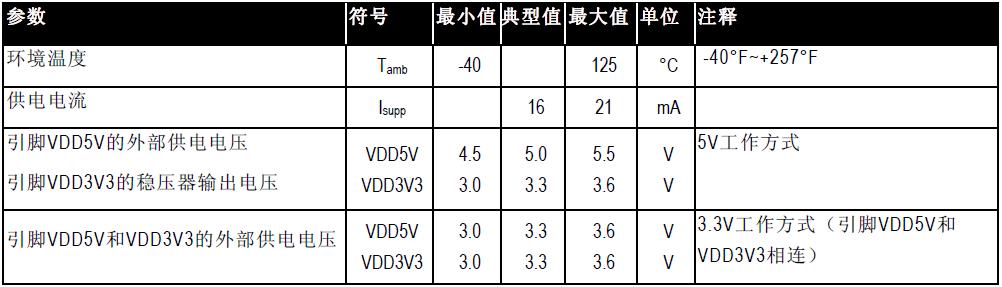

工作条件
