望远镜的基本原理:

一、折射望远镜

用透镜作物镜的望远镜。分为两种类型：

由凹透镜作目镜的称伽利略望远镜 ；

由凸透镜作目镜的称开 普勒望远镜 。

一、折射式望远镜

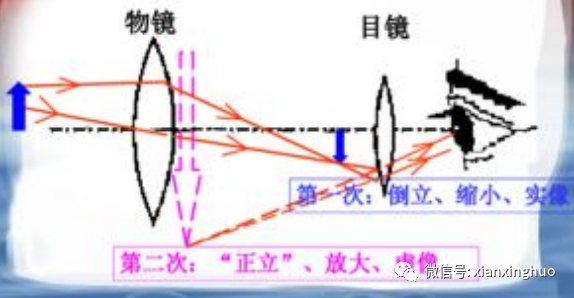

　　上图为开普勒望远镜原理光路图。

      从天体射来的平行光线，经物镜后，在焦点以外距焦点很近处成一倒立缩小实像a′b′。目镜的前焦点和物镜的焦点是重合的，所以实像a′b′位于目镜和它的焦点之间距焦点很近的地方，目镜以a′b′为物形成放大的虚像ab。当我们对着目镜观察时，进入眼睛的光线就好像是从ab射来的。显然，图中ab的视角β远大于直接用眼睛观察天体的视角a，所以，从望远镜中看到的天体使人觉得离自己近看得更清楚。

      开普勒望远镜系统是目前应用最广泛的望远镜光学系统，实际应用中还需要增加正像系统，作为双筒望远镜，一般是通过棱镜来实现，根据棱镜种类的不同，分为保罗式和屋脊式，棱镜的作用是在获得正像的同时，使光线在有限长度的镜筒内反复迂回，从而大大缩短光路，这一点对于手持式望远镜是非常重要的，早期的望远镜的物镜甚至需要吊在桅杆上，人们不可能把这样的望远镜随身携带，随意观测的。

      下图为伽利略望远镜原理光路图。作为目镜的凸透镜改为凹透镜，从而使人眼睛接收到一个正立的虚像。伽利略望远镜是一种古老的观剧望远镜，能直接成立正像，但视场较小，现在一般应用于玩具望远镜，以及外观精美的观剧望远镜，高倍单筒望远镜等更倾向于作为工艺礼品的望远镜产品。

      因单透镜物镜色差和球差都相当严重，现代的折射望远镜常用两块或两块以上的透镜组作物镜。其中以双透镜物镜应用最普遍。它由相距很近的一块冕牌玻璃制成的凸透镜和一块火石玻璃制成的凹透镜组成，对两个特定的波长完全消除位置色差，对其余波长的位置色差也可相应减弱。在满足一定设计条件时，还可消去球差和彗差。由于剩余色差和其他像差的影响，双透镜物镜的相对口径较小，一般为1/15-1/20，很少大于1/7，可用视场也不大。口径小于8厘米的双透镜物镜可将两块透镜胶合在一起，称双胶合物镜 ，留有一定间隙未胶合的称 双分离物镜 。为了增大相对口径和视场，可采用多透镜物镜组。折射望远镜的成像质量比反射望远镜好，视场大，使用方便，易于维护，中小型天文望远镜及许多专用仪器多采用折射系统，但大型折射望远镜制造起来比反射望远镜困难得多。

 二、反射望远镜

     使用凹面主镜采集光线反射形成图像，上图是典型的牛顿反射式天文望远镜，光线被反射到镜筒内一块小的平板反射副镜到目镜成像观测。

反射式望远镜能以较低的成本获得较大的口径，从而获得较好的集光力，同时能很好的控制色差，因此至今仍被广泛应用于天文望远镜系统。

      用凹面反射镜作物镜的望远镜。可分为牛顿望远镜、卡塞格林望远镜、格雷果里望远镜、折轴望远镜几种类型。反射望远镜的主要优点是不存在色差，当物镜采用抛物面时，还可消去球差。但为了减小其它像差的影响，可用视场较小。对制造反射镜的材料只要求膨胀系数较小、应力小和便于磨制。磨好的反射镜一般在表面镀一层铝膜，铝膜在2000-9000埃波段范围的反射率都大于80%，因而除光学波段外，反射望远镜还适于对近红外和近紫外波段进行研究。反射望远镜的相对口径可以做得较大，主焦点式反射望远镜的相对口径约1/5-1/2.5，甚至更大，而且除牛顿望远镜外，镜筒的长度比系统的焦距要短得多，加上主镜只有一个表面需要加工，这就大大降低了造价和制造的困难，因此目前口径大于1.34米的光学望远镜全部是反射望远镜。一架较大口径的反射望远镜，通过变换不同的副镜，可获得主焦点系统(或牛顿系统)、卡塞格林系统和折轴系统。这样，一架望远镜便可获得几种不同的相对口径和视场。反射望远镜主要用于天体物理方面的工作。

    三、折反射望远镜

       由折射元件和反射元件组合而成的望远镜。包括施密特望远镜和马克苏托夫望远镜及它们的衍生型，如超施密特望远镜，贝克-努恩照相机等。在折反射望远镜中，由反射镜成像，折射镜用于校正像差。它的特点是相对口径很大(甚至可大于1)，光力强，视场广阔，像质优良。适于巡天摄影和观测星云、彗星、流星等天体。小型目视望远镜若采用折反射卡塞格林系统，镜筒可非常短小。

施密特结构

马克苏托夫结构

     折反射望远镜的物镜是由折射镜和反射镜组合而成。主镜是球面反射镜，副镜是一个透镜，用来矫正主镜的像差。此类望远镜视场大，光力强，适合观测流星，彗星，以及巡天寻找新天体。根据副镜的形状，折反射镜又可以分为施密特结构和马克苏托夫结构，前者视场大，像差小；后者易于制造。兼顾折射和反射式天文望远镜的优点，既有大口径采光特点又有反射后折射到焦点成像的高质量和高分辩率。同时大大缩短了光学镜筒长度便于携带。
