★前言

电脑机箱螺丝是用来将电脑配件固定在机箱上的工具，常见的机箱螺丝规格有#6-32 UNC、M3、M2、单通六角铜柱和KB5。

有些机箱几乎没有螺丝，而是采用免工具设计。

★#6-32 UNC螺丝

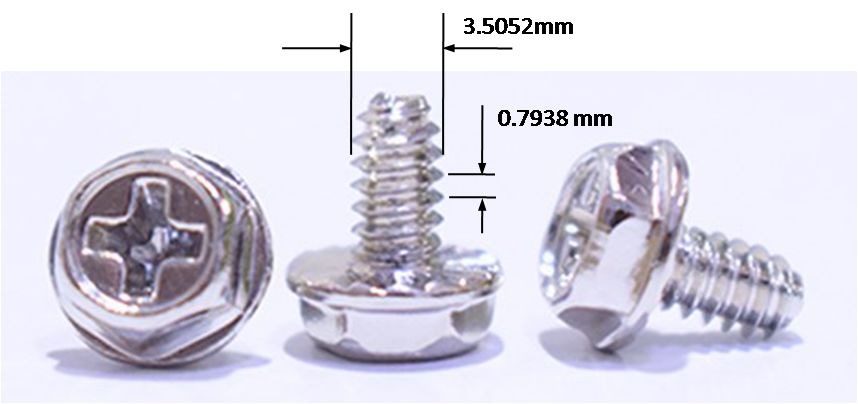

#6-32 UNC螺丝

#6-32 UNC螺丝是一个UTS标准的螺丝，它的公称直径(3.5052mm)排在第六位，它的螺距是1/32英寸=0.7938mm，UNC是粗牙(Coarse)的意思(还有细牙(Fine (UNF))和超细牙(Extra fine (UNEF))。

这是迄今为止在电脑机箱中最常见的螺丝，它的长度通常是4.76、6.4或7.94mm。几乎每一个全新的电脑机箱都有一袋这样的螺丝，它们通常有以下用途：

1.把电源固定在机箱上

2.把3.5英寸硬盘固定在机箱上

3.把主板固定在机箱的支座上

4.将扩展卡(通常是显卡)固定在金属槽盖上

5.将机箱组件连接并固定起来

6.通常情况下，#6-32 UNC螺丝用来固定机箱的面板

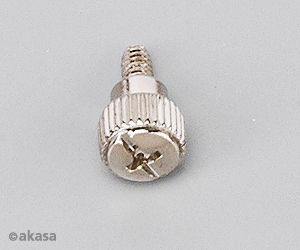

#6-32 UNC指旋螺丝

同样常见的还有指旋螺丝，它们可以实现免工具拆卸，只要用手指即可拧下，通常用在机箱的侧板上。

★M3螺丝

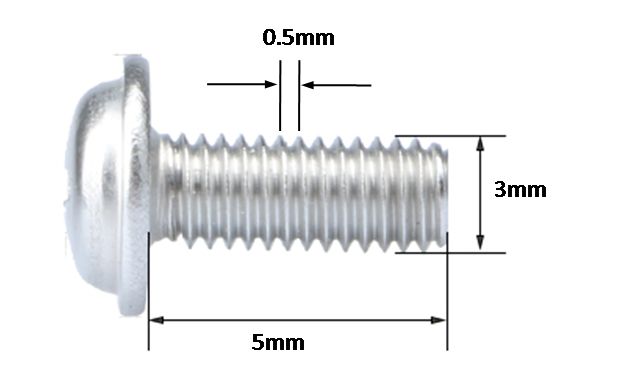

M3x5mm螺丝

M3螺丝是一个公制螺丝，其公称直径为3mm，它的标准粗牙螺距是0.5mm。M3是PC中第二常见的螺丝，它的长度一般是5mm。同样地，几乎每一个全新的电脑机箱都有一袋这样的螺丝，它们通常用来固定以下设备：

1.5.25英寸光驱

2.2.5英寸机械硬盘和固态硬盘

3.3.5英寸软驱

4.主板

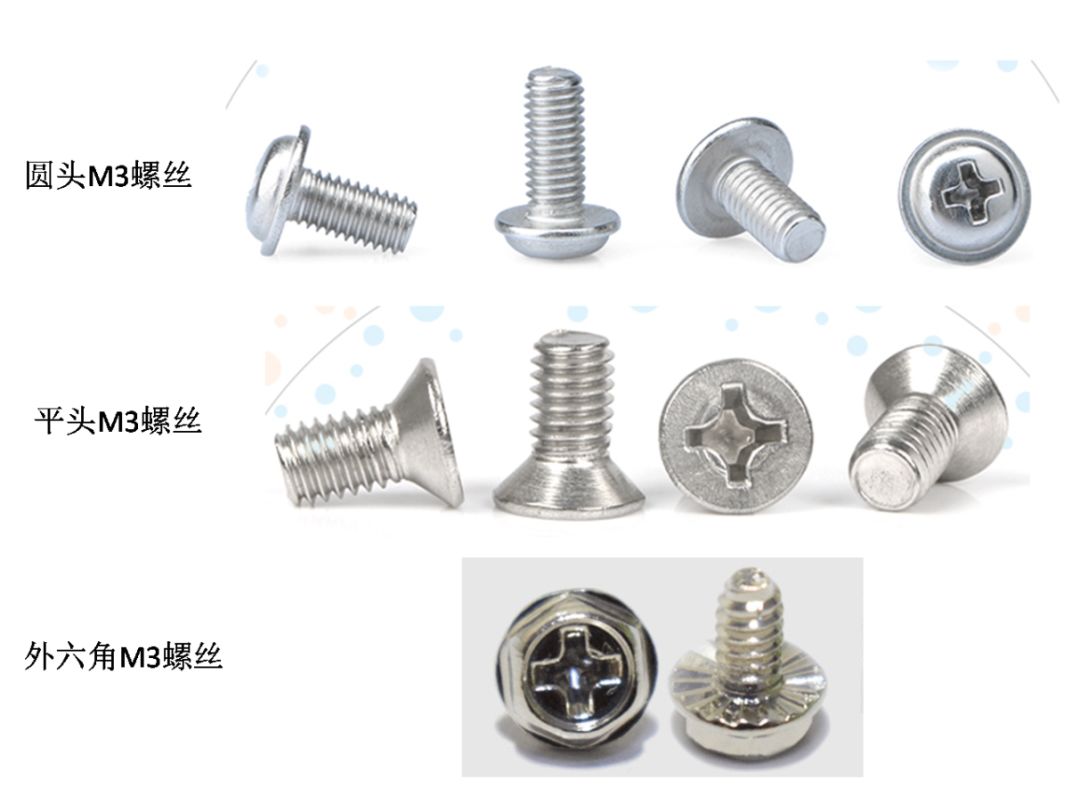

圆头、平头和外六角M3螺丝

M3螺丝的螺丝头有圆头、平头和外六角等，一般圆头的用来固定主板、平头的用来固定2.5英寸HHD/SSD，外六角的用来固定光驱、软驱和3.5英寸机械硬盘。

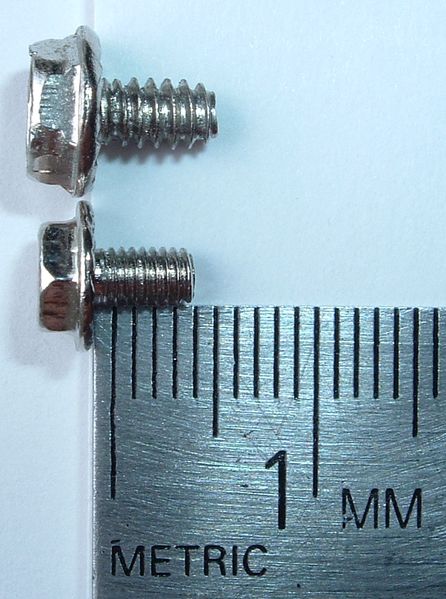

M3螺丝(下)的螺距为0.5mm，比#6-32 UNC螺丝(上)的0.7938mm螺距要细。

★M2螺丝

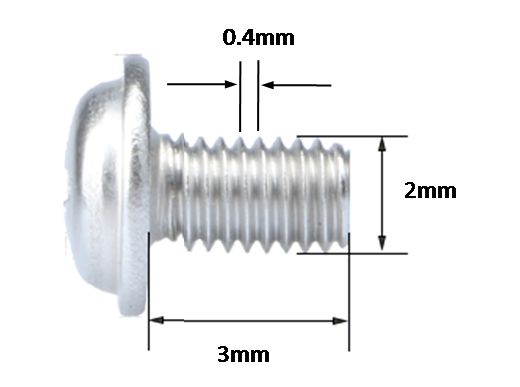

M2x3mm螺丝

M2螺丝是一个公制螺丝，其公称直径为2mm，它的标准粗牙螺距是0.4mm。M2螺丝一般用来固定mSATA和M.2固态硬盘，M2是一种螺丝规格，M.2是一种固态硬盘接口，不要混淆了。

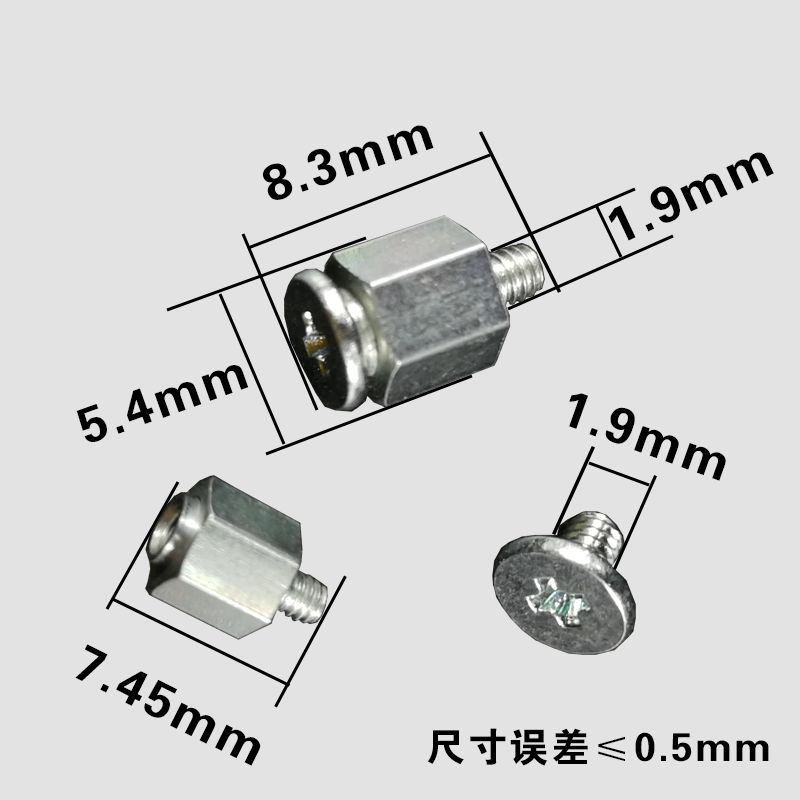

M.2固态硬盘螺丝套装(支座和螺丝)

★主板支座

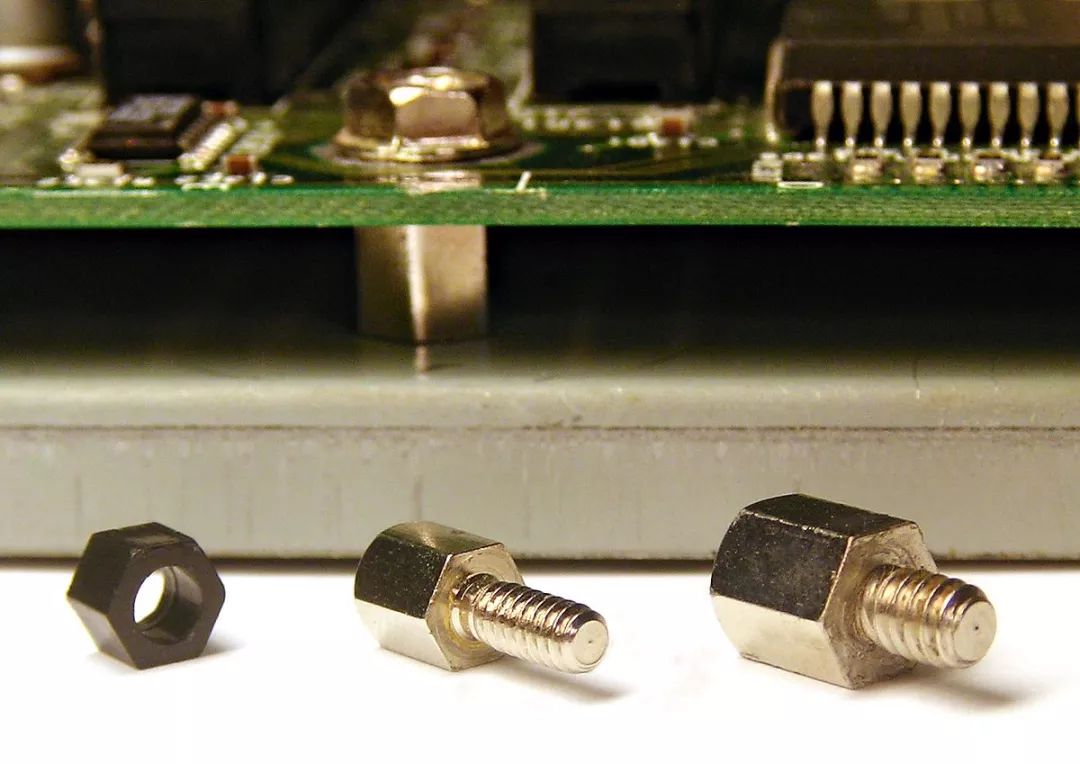

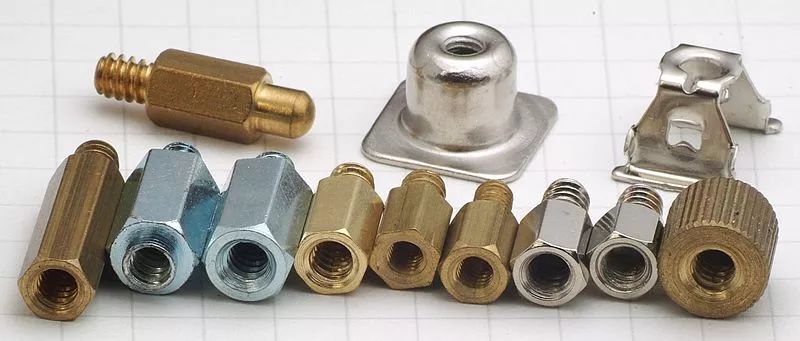

不同种类的主板支座

大多数机箱使用螺纹黄铜支座(threaded brass standoffs)，也叫杰克螺丝支座(Jack Screw Standoffs)，在中国俗称单通六角铜柱，这种支座让主板和机箱之间留有一定的空间，以防止下面的多个焊点接地和短路。

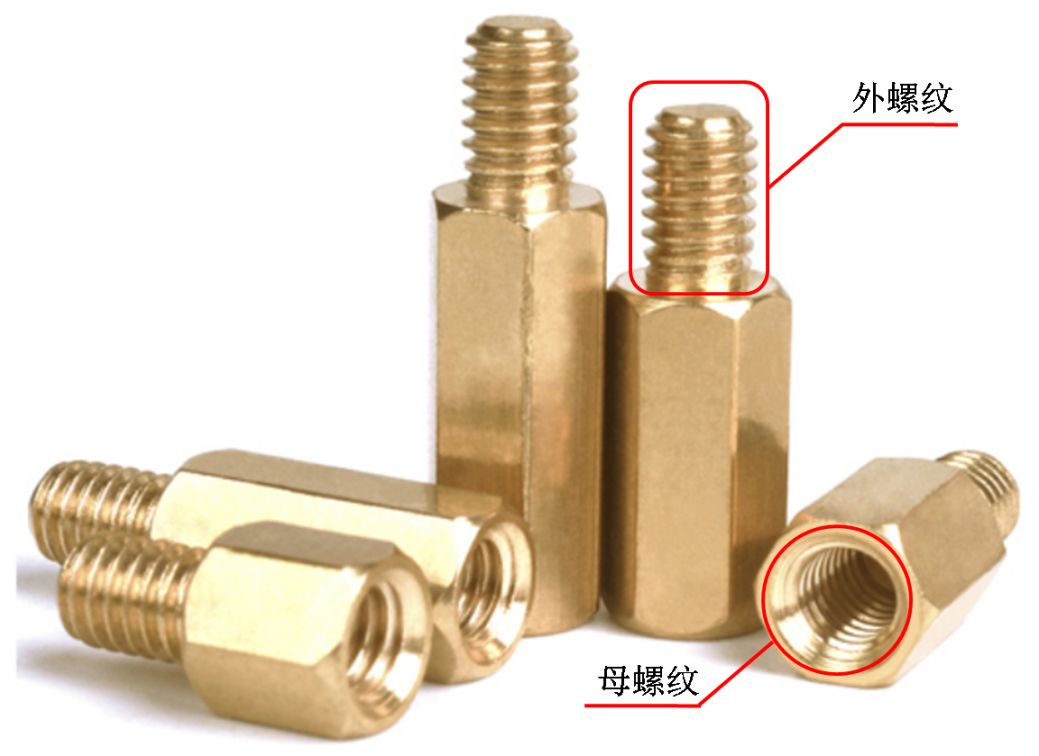

一般情况下，支座的一端有一个#6-32 UNC外螺纹，用于将其旋进机箱或主板底板的螺纹孔中；另一端有一个#6-32 UNC母螺纹，用于留给螺丝来固定主板，有些支座使用M3母螺纹代替#6-32 UNC。

主板支座使用图示

ATX 2.1规范指出，支座的长度需要至少6.4mm，以ATX主板上的每个安装孔为中心，其横截面大小应在10×10mm的正方形区域内。

★KB5螺丝

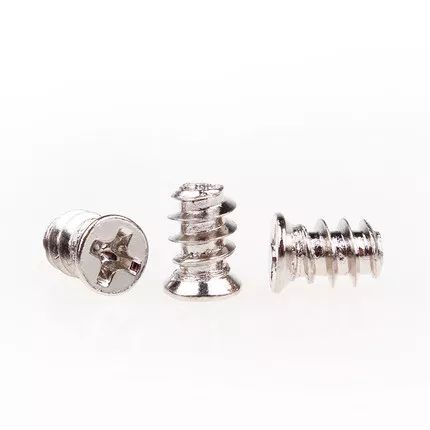

KB5 x 10mm螺丝

KB5 x 10mm螺丝是一种平头平尾的自攻螺丝，其公称直径是5mm，长度是10mm，一般用来固定机箱风扇。

★典型的台式机机箱螺丝

一般的台式机的机箱可能需要/包括：

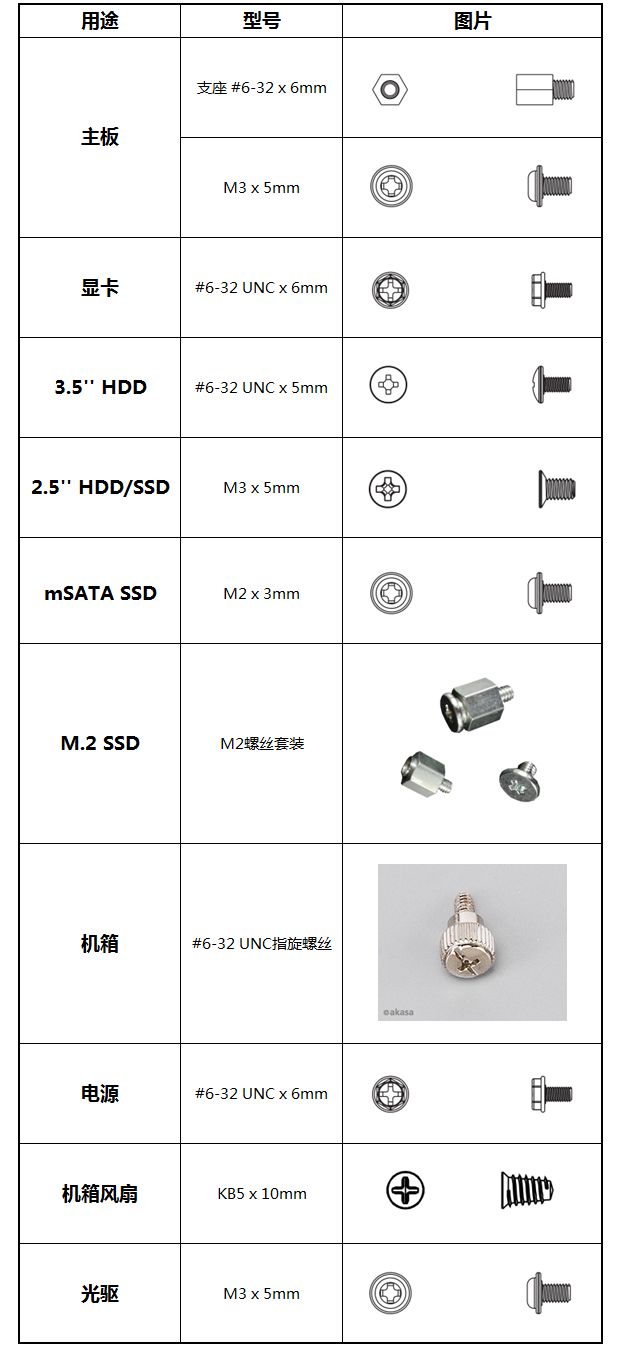

典型的台式机机箱螺丝

★台式机专用螺丝刀

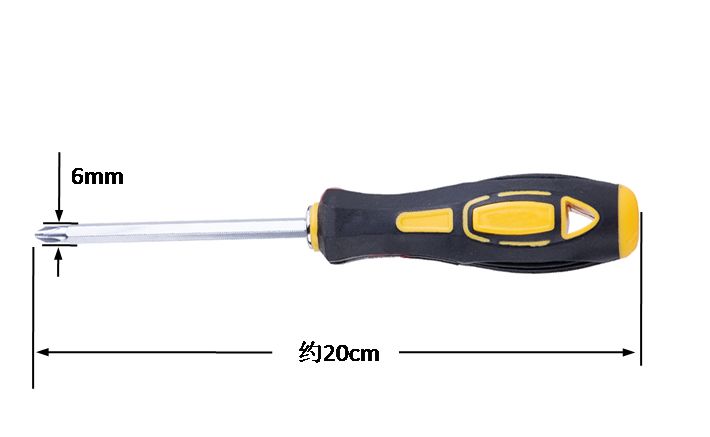

一把全长约20cm的飞利浦#2螺丝刀

根据上面的螺丝规格，我们推荐全长约20cm左右的飞利浦#2螺丝刀。飞利浦#2是一种十字螺丝刀的规格，并不是飞利浦品牌的螺丝刀，它的杆径一般是6mm。飞利浦#2螺丝刀非常流行，也许你没有注意到，可能你家里已经有这样的螺丝刀。有时它会用“PH”来代替“#”，或者用杆径x杆长来表示。
