原标题:单按钮启停程序,加深对程序扫描的理解,学习编程的第一个关卡
——技成陈育鑫
今天给大家介绍一些单按钮启停的控制程序(也叫一键启停程序),就是使用一个点动按钮,按一下启动一个灯泡点亮,再按一次,熄灭灯泡,再按一次,点亮再按一次,熄灭... ...
看是很简单的一个程序,仔细想想可能很多人还做不出来,这个题目也是我当年刚毕业时面试的时候,考官出的一个题目。
其实这个程序的写法有很多种,通过分析这些写法,可以加深我们对PLC的工作扫描方式的理解。

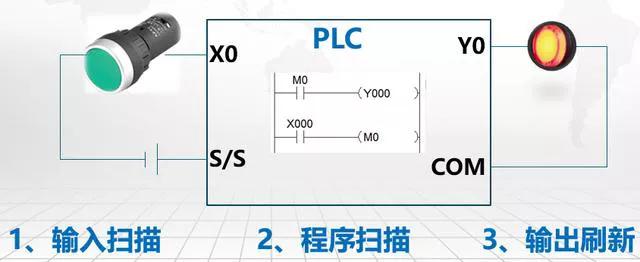

PLC的工作过程分为3步:
1、输入检测,检测各种按钮开关的状态
2、程序扫描,穿透到位扫描一遍程序,执行对应的运算
3、输出刷新,把程序的运行结果输出控制对应的负载,比如指示灯

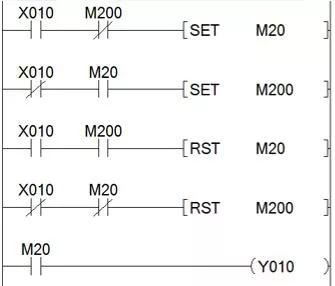

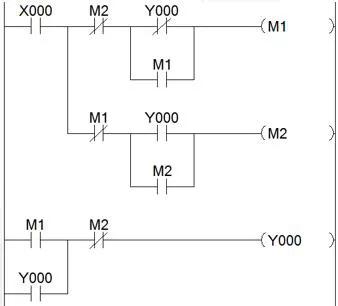

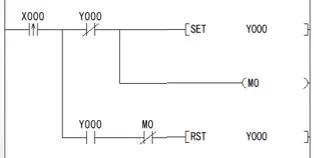

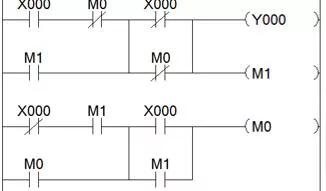

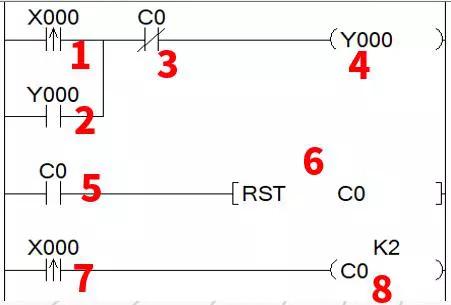

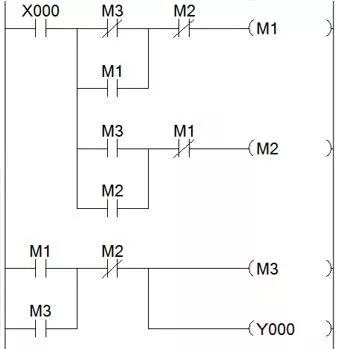

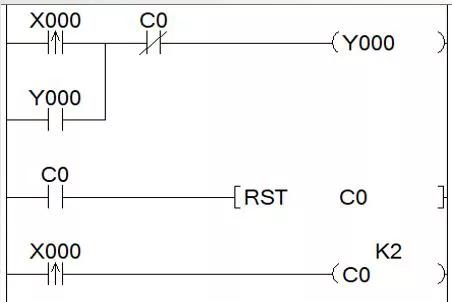

下面我们来看看各种写法吧
