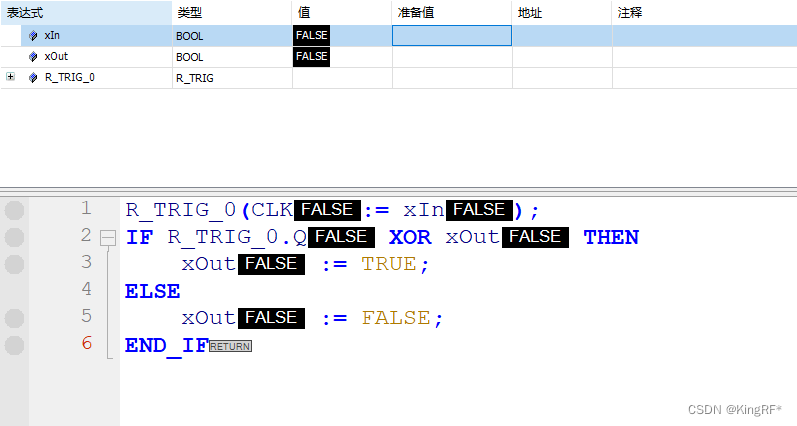

通过一个输入，来控制一个输出的通断；通过输入的上升沿和输出异或判断，来切换输出状态；
当按下按钮，产生一个上升沿脉冲，这个扫描周期内，R_TRIG_0.Q为TRUE，xOut为FALSE；
异或的结果为True,执行IF中的语句xOut赋值TRUE。

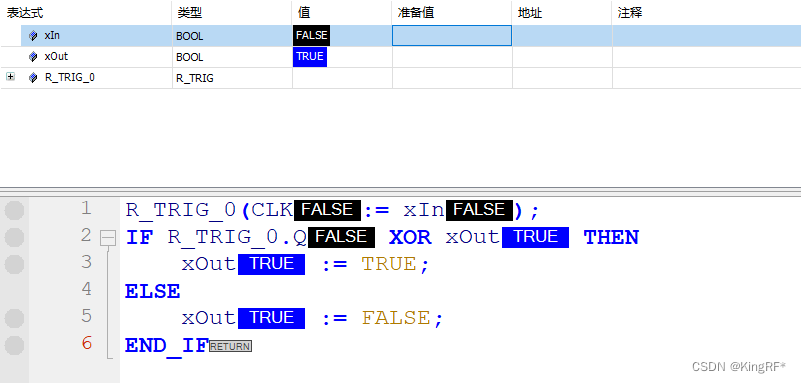

在按钮被再次按下之前的扫描周期内，R_TRIG_0.Q为FALSE，xOut为TRUE,所以结果一直为真，
xOut保持TRUE的状态；

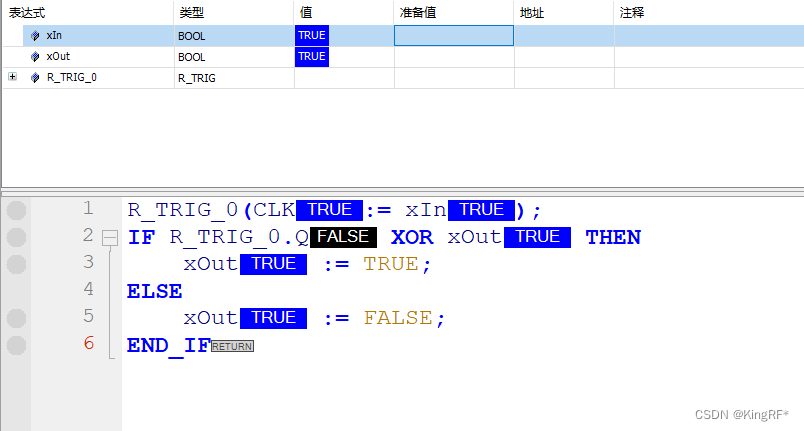

当再次按下按钮时，产生一个上升沿脉冲， 这一个扫描周期内R_TRIG_0.Q为TRUE，xOut为TRUE,所以结果一直为假，执行ELSE中的语句，xOut赋值FLASE；

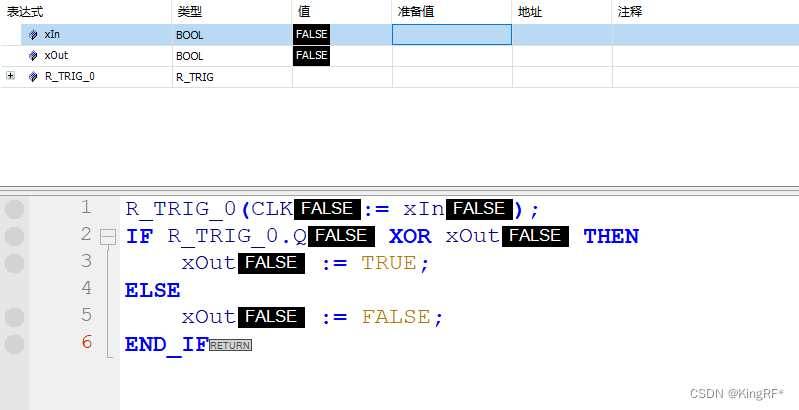

在下次按钮被按下之前， R_TRIG_0.Q为FALSE，xOut为FALSE,结果一直为FLASE，xOut保持FALSE的状态；
