智能家居其实离我们并不遥远，我们几乎都在使用百度，百度的AI操作系统DuerOS大家肯定不会陌生，内置于电视、手机、汽车的DuerOS已经为很多用户带来了“动口不动手”的智能体验。
百度之前也已经发了小度智能音箱、小度在家、小度智能音箱Pro等产品，本次我爱音频网迎来了小度家族的新产品小度人工智能音箱1S，这款音箱增添了多颗LED灯，能够带来不同的使用体验，带着对这个灯光期待我爱音频网开始对它进行拆解。
一、 小度人工智能音箱1S开箱

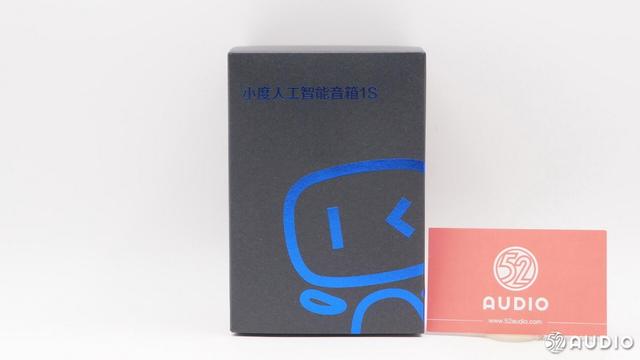

黑色包装，蓝色镭射的产品名称小度人工智能音箱1S和小度的图案。
品名：小度人工智能音箱1S，产品型号：XDH-11-AB，北京百度网讯科技有限公司。
包装侧面表明了产品的一些功能。

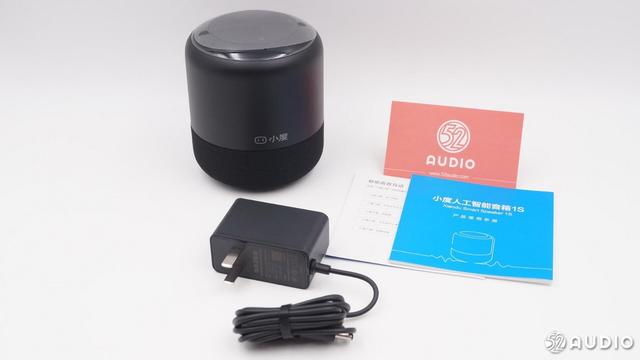

包装内含有产品本体、电源适配器和使用说明等等。

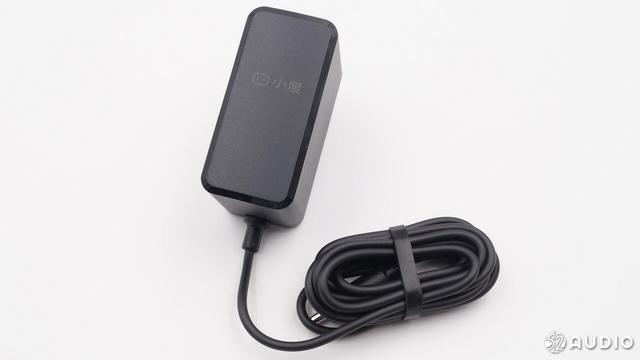

电源适配器，线身一体。

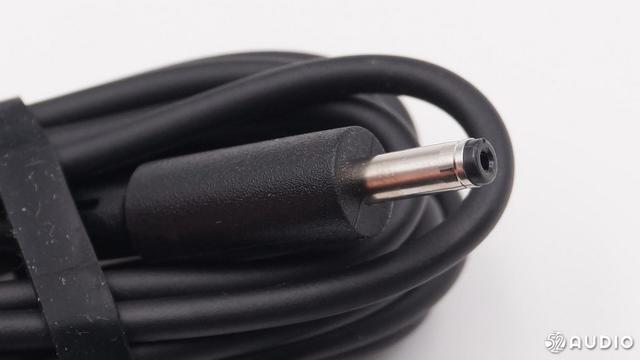

输出接口方面采用DC圆口输出。

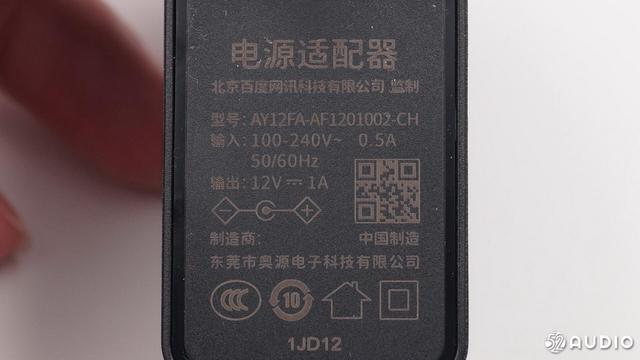

电源适配器，北京百度网讯科技有限公司监制，型号：AY12FA-AF1201002-CH，输入：100-240V~ 0.5A 50/60Hz，输出：12V 1A，制造商：东莞市奥源电子科技有限公司。

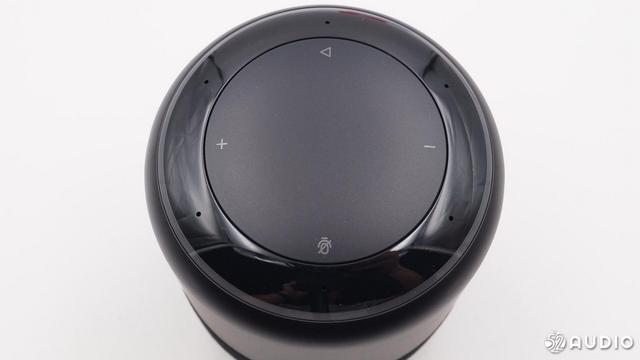

音箱顶部，外圈是亮面塑料，有六个麦克风孔。内圆是磨砂材质，有四个按键。

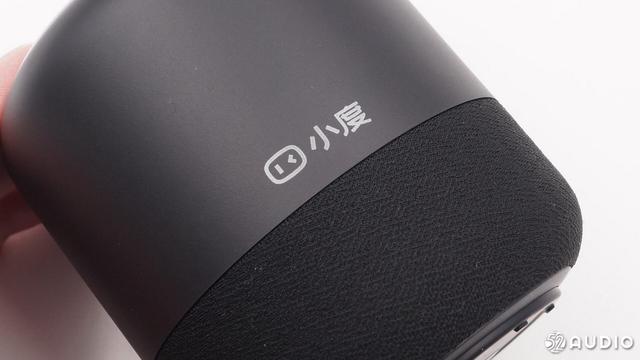

音箱侧面分为两个部分，上半部分采用磨砂材质塑料外壳，下半部分是防尘网。

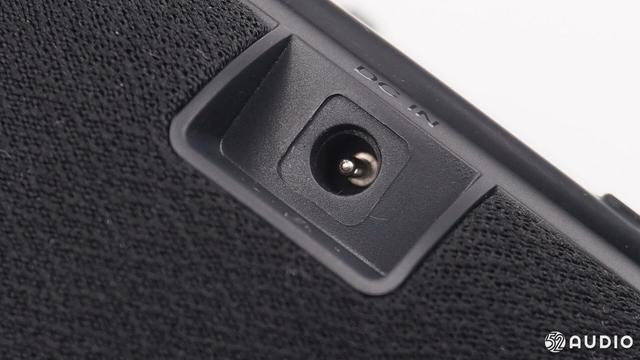

位于侧面下方的DC输入接口。
底部防滑垫，同时还是产品的标签，上面是小度艺术字的logo，品名：小度人工智能音箱1S，型号：XDH-11-A8，输入：12V 1A，北京百度网讯科技有限公司 中国制造。
二、 小度人工智能音箱1S拆解

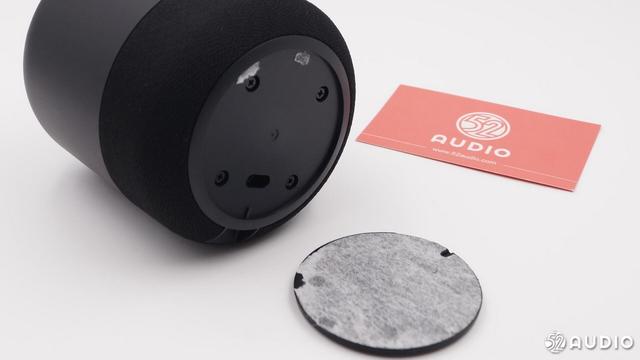

撕开防滑垫，可以看见四个螺丝位。
其中一边还有一个测试接口。

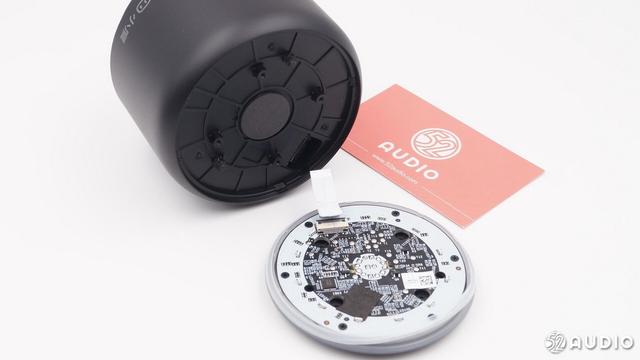

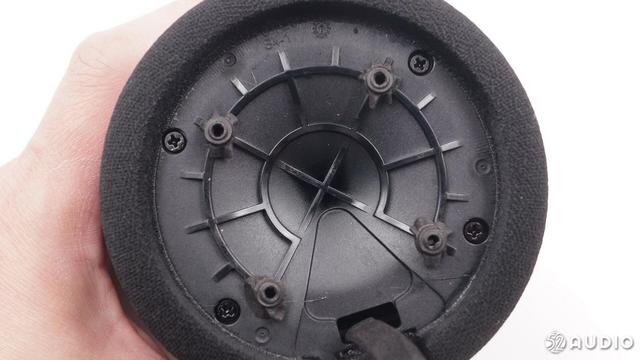

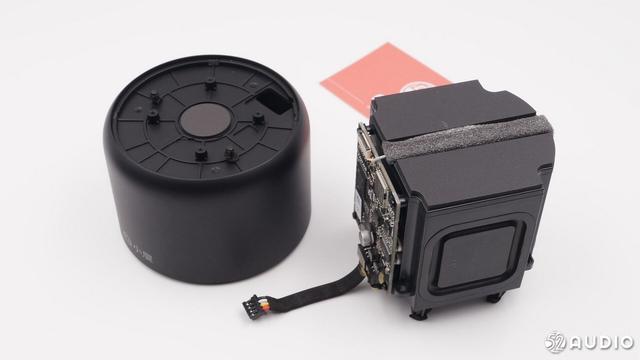

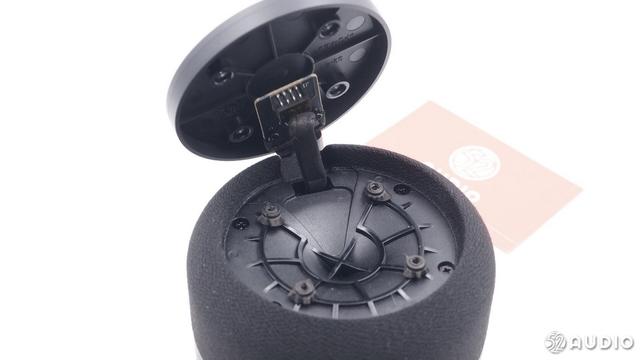

打开底盖，有一根线束连接着DC输入小板，机身处是一个锥形的音腔。

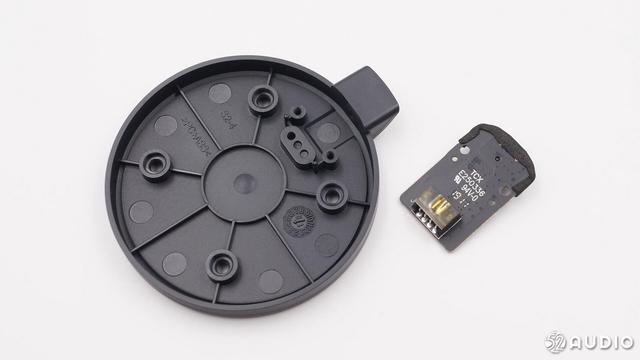

底盖和DC输入小板特写。

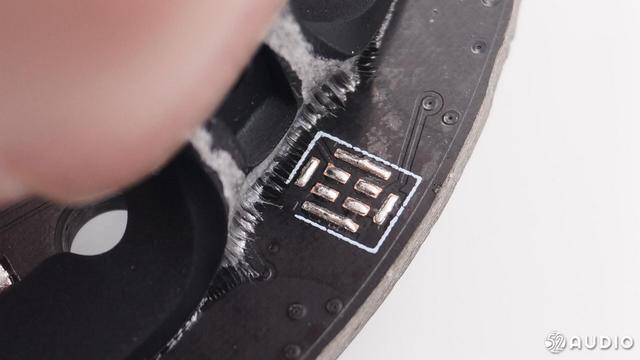

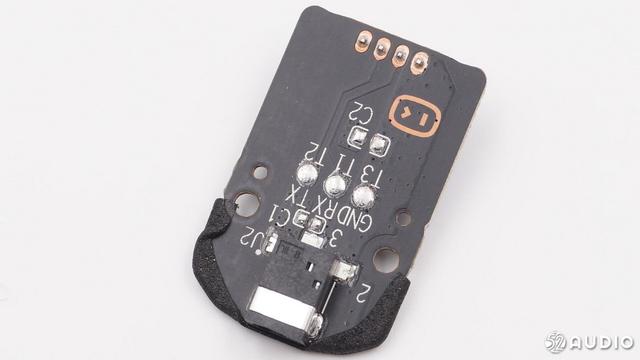

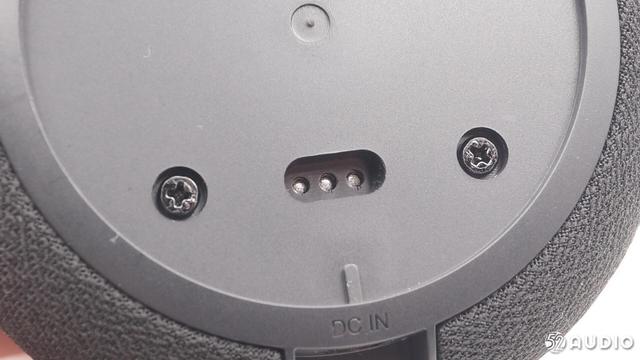

DC输入小板上面的三个测试点，对应机身底部的那三个测试点。
接下来看看机身，这是一个锥形的音腔，用四个螺丝固定。
拆下锥形这一层，有一个朝下的全频动圈喇叭。

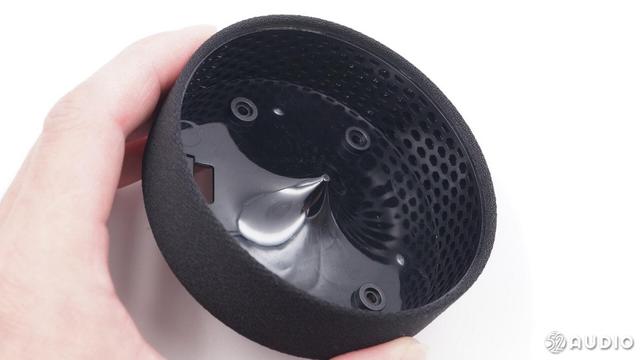

锥形音腔，可以让声音发散到各个方向。

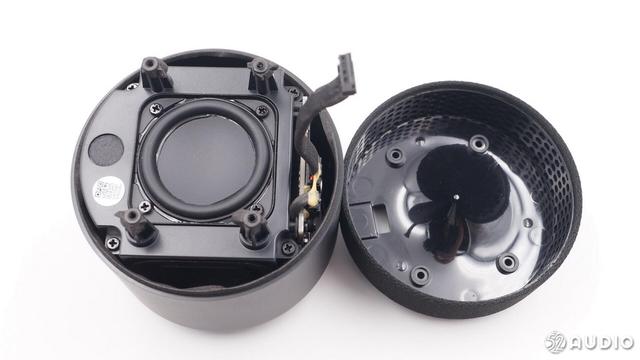

扬声器固定在一个塑料框架上，这个框架用四颗螺丝固定在机身内。

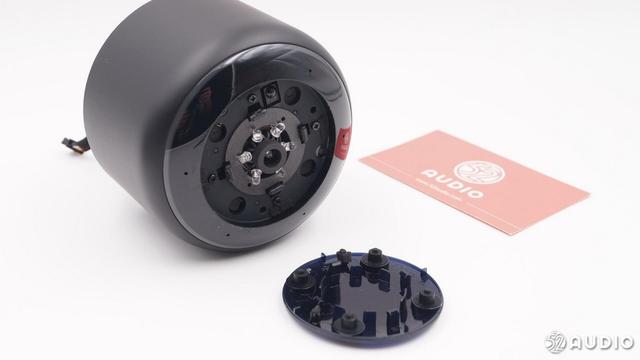

接下来拆下顶部按键板。

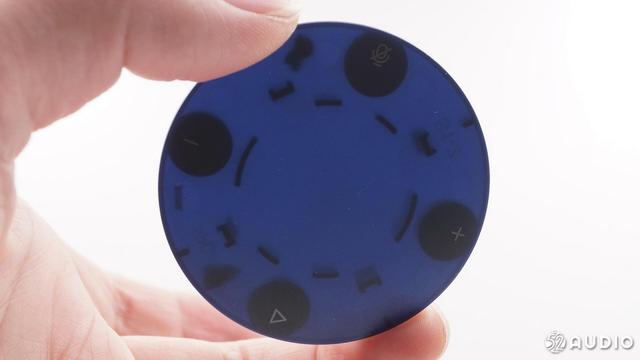

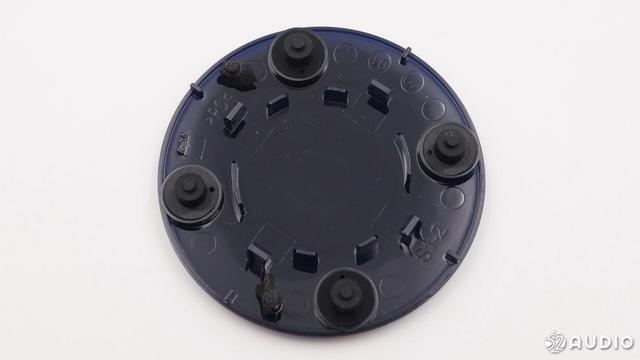

按键板半透明，光照下显蓝色。
按键板背面有四个薄膜按键。

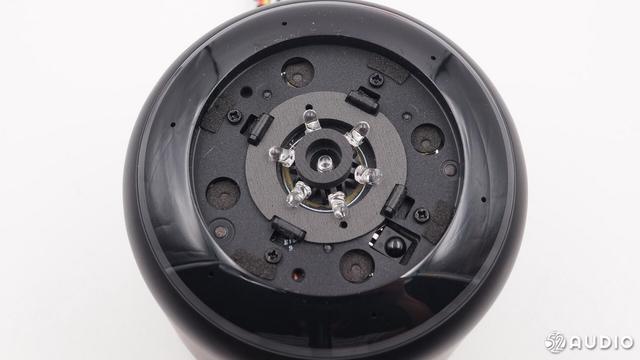

七颗红外线LED组成的发射模组位于音箱顶部的正中央。

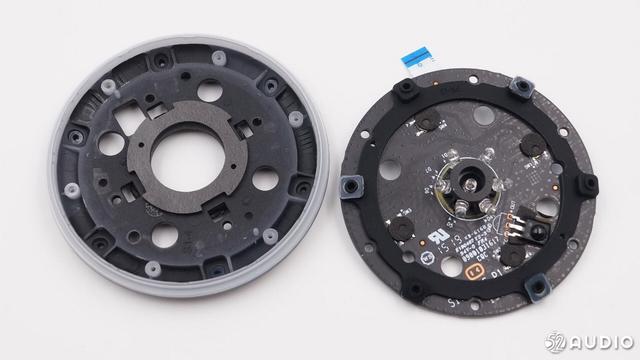

拆下顶盖，顶盖采用白色排线连接到机身内。

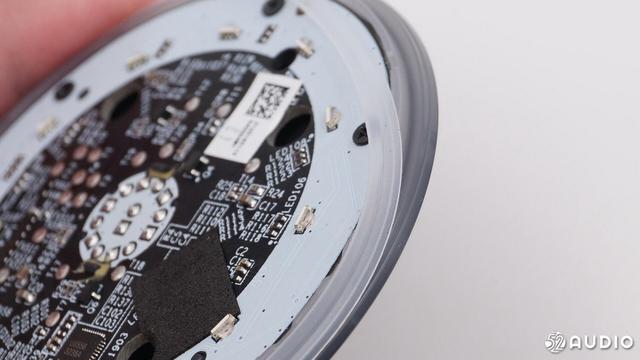

顶盖PCB背面特写。
顶盖四周还有一个LED阵列，营造出一圈氛围灯。

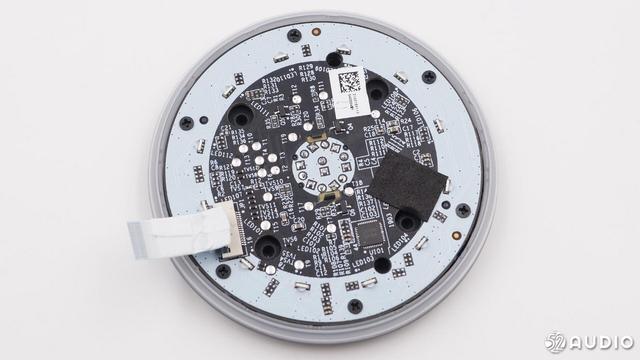

顶盖和按键PCB，PCB正面的灯通过外圈的黑色海绵与背面的氛围灯隔绝开来，避免相互影响光的效果。

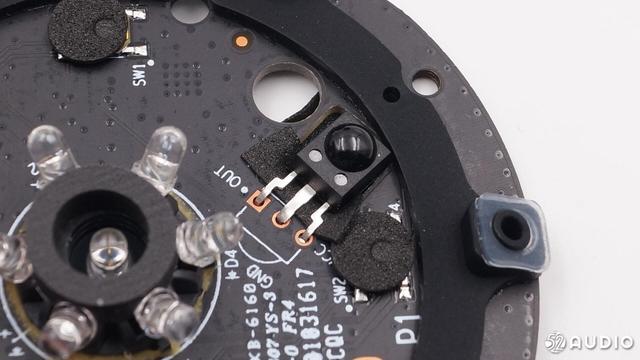

红外接收器。

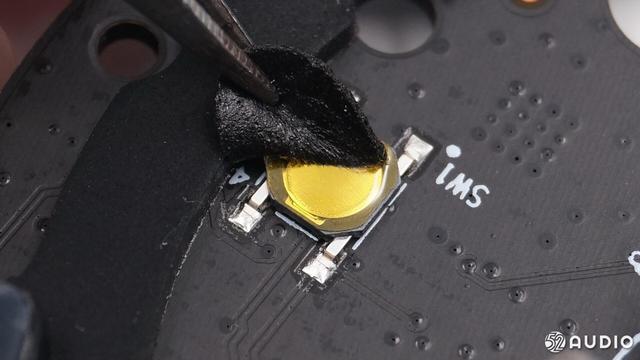

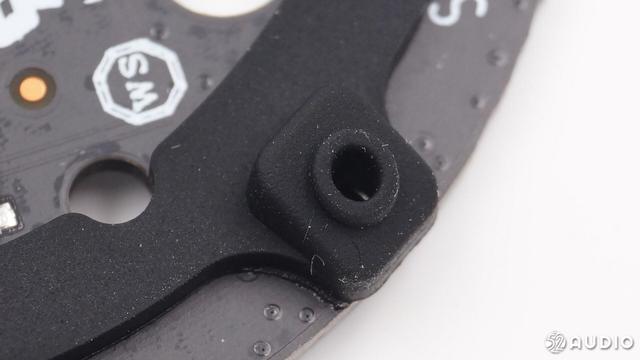

微动按键，采用黑色海绵覆盖，减小虚位。
遮光环上集成了麦克风保护套。
其中一个麦克风位置上是留空的。
MEMS麦克风上有一块防尘网。

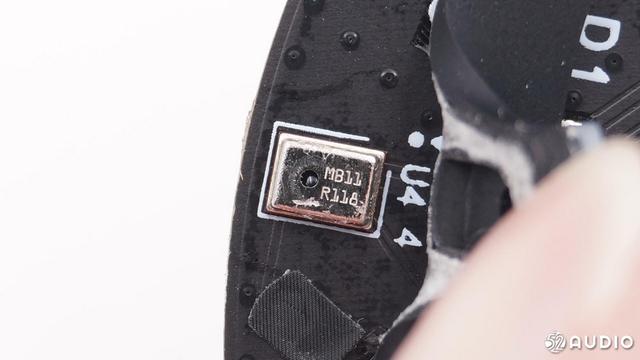

MEMS麦克风 镭雕MB11 R118。
侧面的LED灯特写。

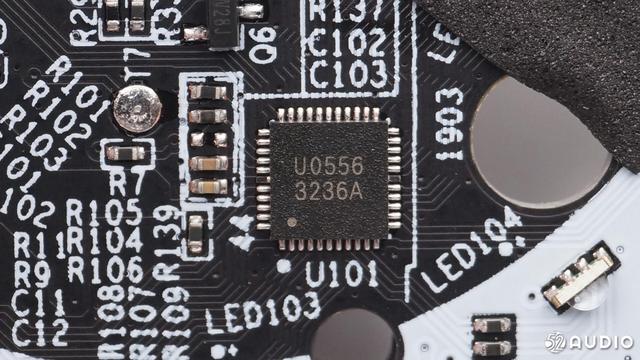

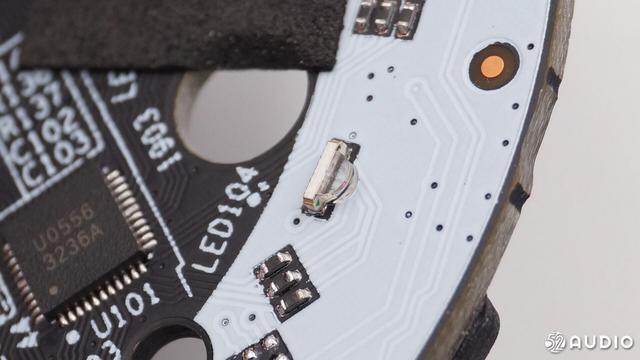

IS31FL3236A灯控IC。
拆下扬声器腔体，在这一面没有扬声器。

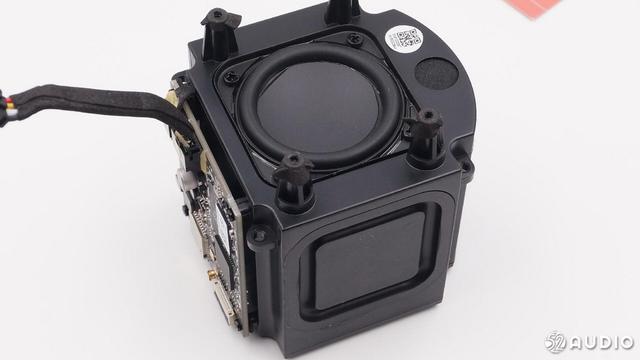

另一面是一个全频扬声器，侧面是低频辐射振膜。

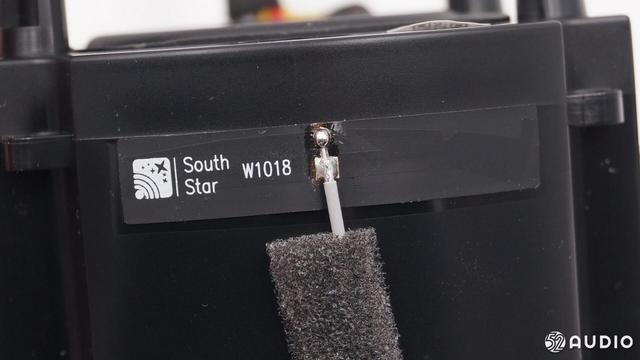

South Star W1018 WiFi天线，采用同轴线连接。
其中一边的低频扬声器特写。

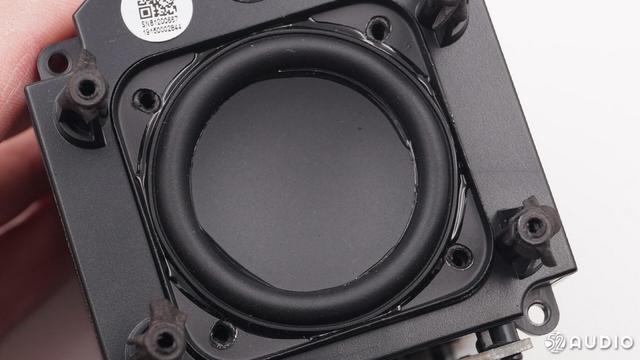

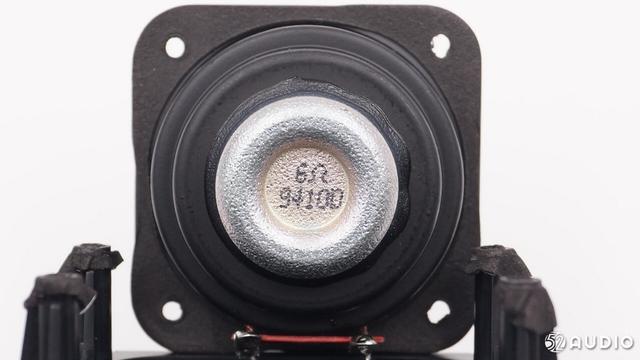

全频扬声器特写，可以看到胶圈上的打胶。
扬声器背后的参数为6欧姆。

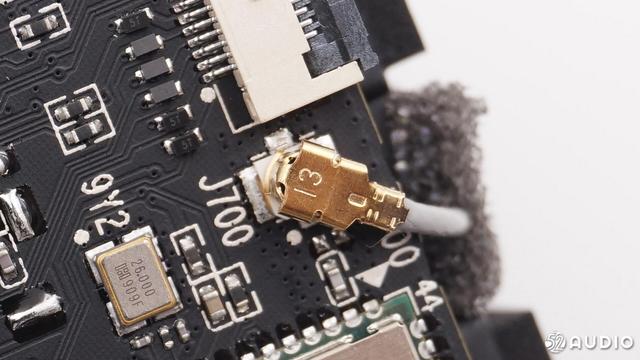

WiFi天线的同轴插座，下面是26.000MHz的晶振。

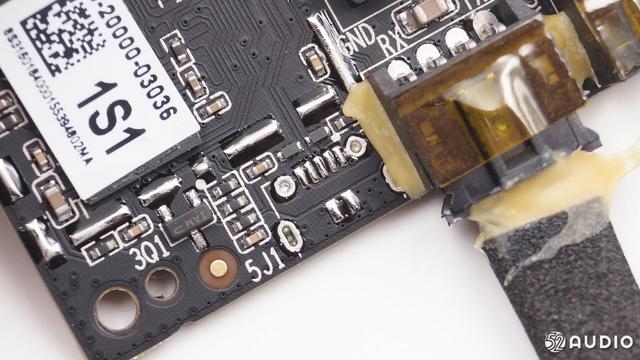

1AM三极管，旁边Micro USB焊盘空位。

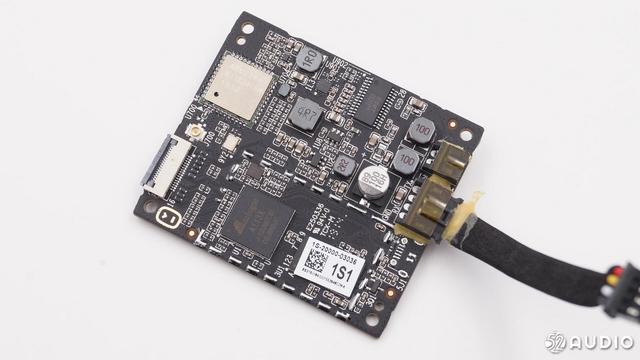

主板正面特写。
主板背面特写。

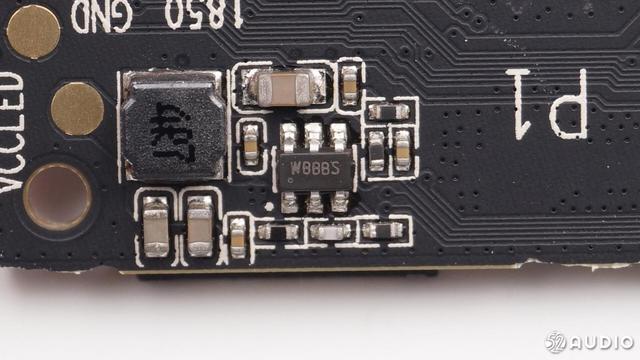

矽力杰 SY8120 同步整流降压IC。

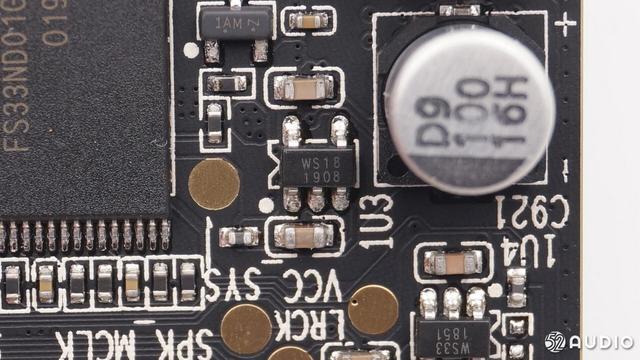

wellsemi 韦尔半导体 WL2803E LDO 1.8V。

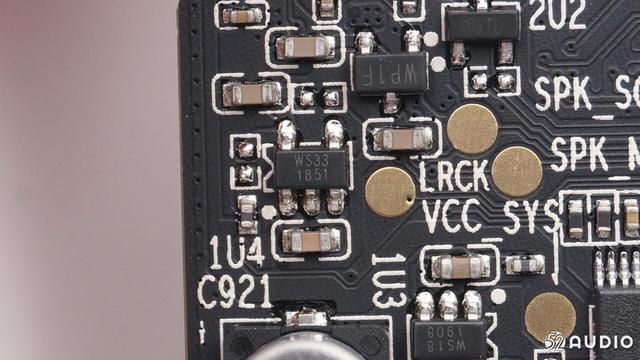

wellsemi 韦尔半导体 WL2803E LDO 3.3V。
FORESEE FS33ND01GS108TF10 NAND IC。

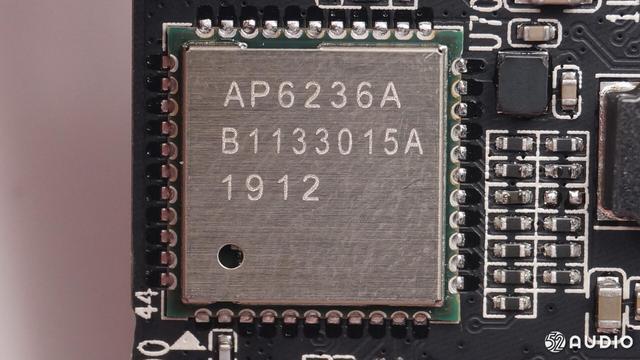

正基 AP6236A WiFi 蓝牙二合一网络模块。
丝印DT8K的IC。

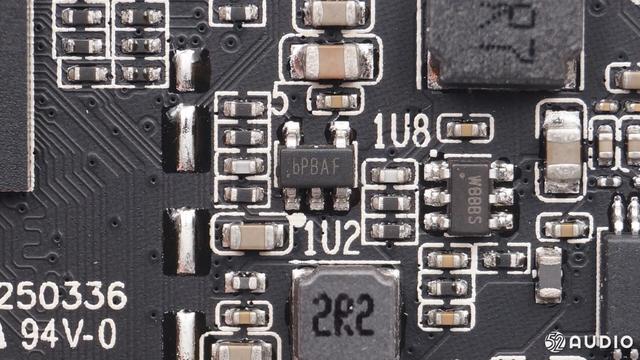

丝印bPBAF的IC。

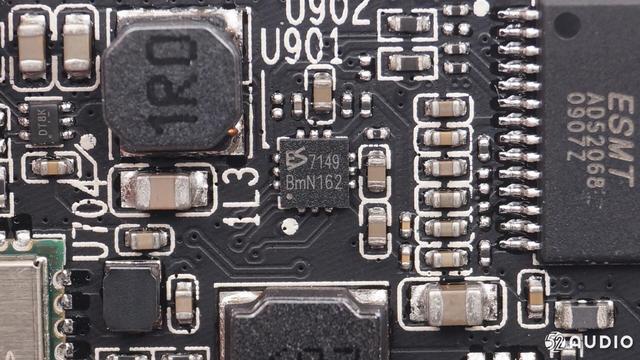

ES 7149 立体声DAC。

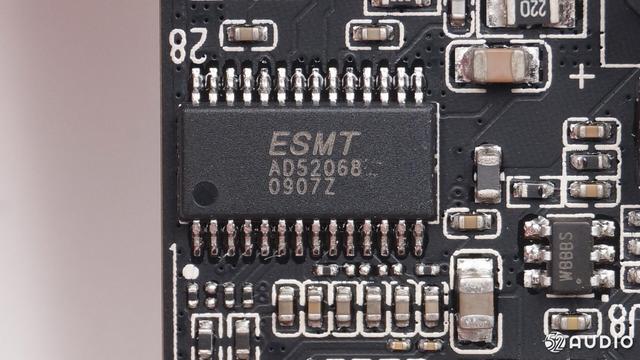

ESMT 晶豪科技 AD52068 2x20W 数字功放 。
ESMT 晶豪科技 M15T1G1664A DRAM内存IC。

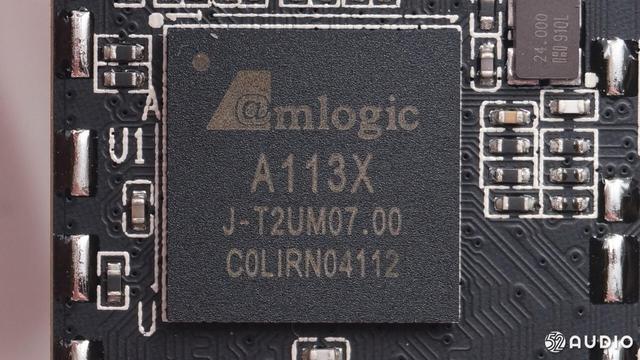

Amlogic晶晨 A113X 智能音箱主控芯片，内置四个A53 CPU核心，超低功耗，多通道PDM数字麦克风接口。晶晨A113X芯片强化了音频通道，凭借对前端及后端进行处理的软件数字信号处理算法，支持高保真音频输出。
拆解全家福，拆解可见顶部六个孔位只有三个是有效麦克风。
三、我爱音频网拆解总结
1、顶部带有多颗灯光组成的阵列，带来多种效果的指示灯和氛围灯，增强互动方面的体验；
2、 内置Amlogic晶晨 A113X 智能音箱主控芯片，可以带来快速的智能语音处理以及高性能的音频处理；
3、扬声器采用独立腔体，一个全频喇叭和两个被动振膜的组合。
