虽然很熟悉 CAD 软件的使用，但是对于CAD参数化绘图功能并不了解，甚至不知道。随着 CAD 版本的不断更新，功能越来越完善和强大，从AutoCAD2010 版本开始，增加了一个支持利用约束条件绘制图形的参数( P) 菜单，使CAD 具备了基于几何关系的参数化绘图功能。

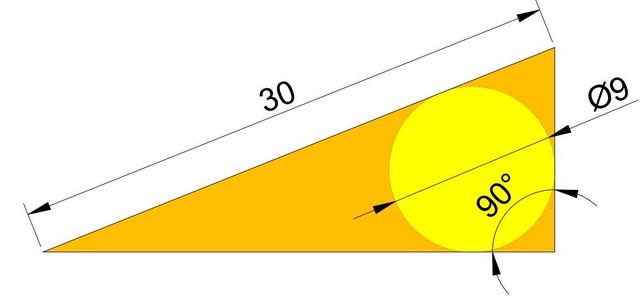

如下图，已知只有两个条件，圆半径R9 和长度为30的斜线，以及一个直角三角形，另外加相切。看似简单的图，但是在 AutoCAD2010 版之前要用我们已学过的CAD技能绘制这个图几乎是不可能的。

下面介绍一下AutoCAD2018 参数化绘图在实际中应用的优越性。

1.我们采用“先似后是”的原则，即“先形状近似，后尺寸精确”。

具体顺序如下:

(1) 绘制近似图形;

(2) 自动约束，对近似图形添加自动约束;

(3) 几何约束，对近似图形的不同对象进行几何约束;

(4) 标注约束，对特定对象添加标注约束;

(5) 编辑成图，设置成图中各种约束的显示属性，标注尺寸，设置线型等。

2.绘图步骤如下:

(1) 绘制近似图形，绘制任意三角形，再用“相切、相切、相切”绘制内切圆;

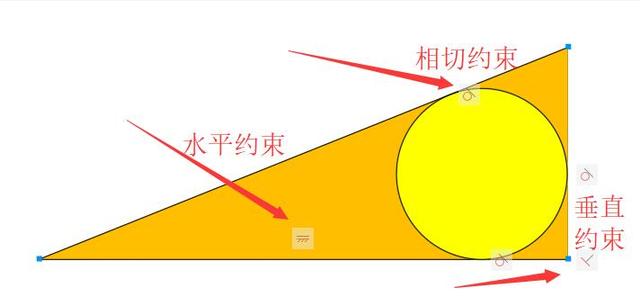

(2) 菜单“参数”——“自动约束”;

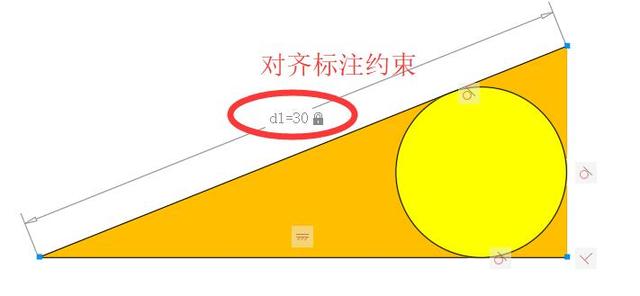

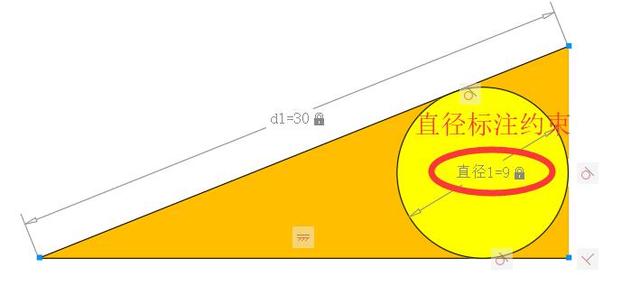

(4) 菜单“参数”——“标注约束”——“对齐”和“直径”，对圆进行半径 R= 9标注约束和对直线 进行对齐长度为30的标注约束;

(5) 菜单“参数”——“删除约束”，完成

3.END

AutoCAD 参数化绘图给解决实际问题带来了方便,从而进一步提高了绘图的效率和精度，在工程实际绘图过程中具有一定的绘图优势。
