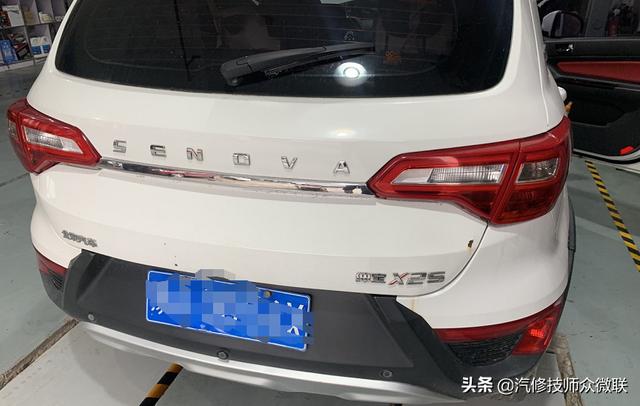

北汽绅宝X25方向无助力故障
车型;绅宝X25
年款;2015
里程;147887
![a43849b3818ce503e8c88b7f391bde57.png](https://img-blog.csdnimg.cn/img_convert/a43849b3818ce503e8c88b7f391bde57.png)
故障现象
此车学员反馈,方向盘无助力,仪表亮方向盘故障灯
故障原因
1,电子方向机有故障、,
2,电子方向机控制单元故障
3,转向角传感器故障
4,电子方向系统线路故障等等

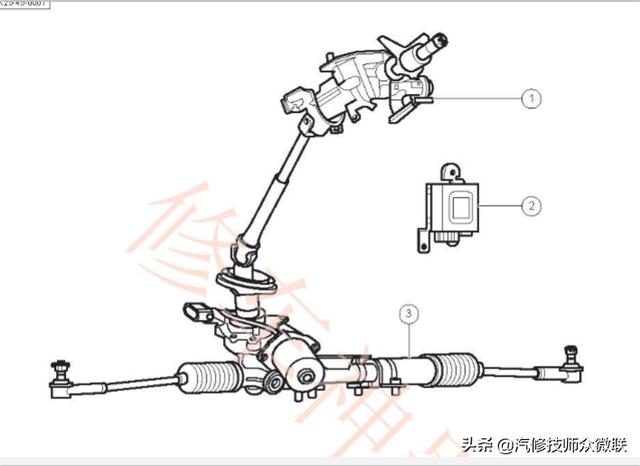

![25ca9c50dcd0ae28aa9b14936ddb7c36.png](https://img-blog.csdnimg.cn/img_convert/25ca9c50dcd0ae28aa9b14936ddb7c36.png)
故障排除

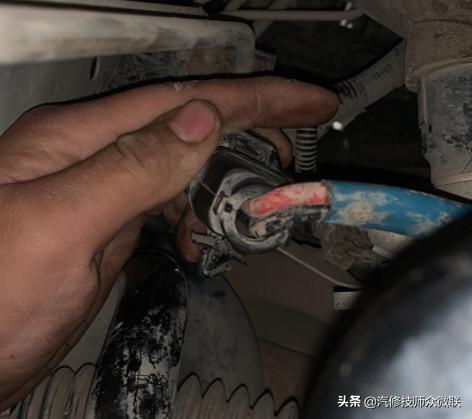

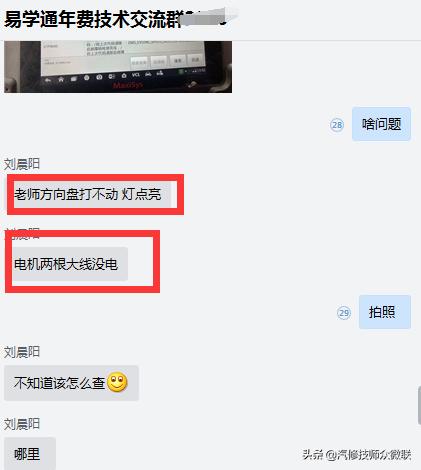

学员反映在电子转向助力系统报助力电机驱动电路失效故障,电子方向机上的粗线没有电
![638cad930e3e79cf7779e2b03b6d657f.png](https://img-blog.csdnimg.cn/img_convert/638cad930e3e79cf7779e2b03b6d657f.png)
![abb8813490974fe42e212c8bdcd39e4f.png](https://img-blog.csdnimg.cn/img_convert/abb8813490974fe42e212c8bdcd39e4f.png)

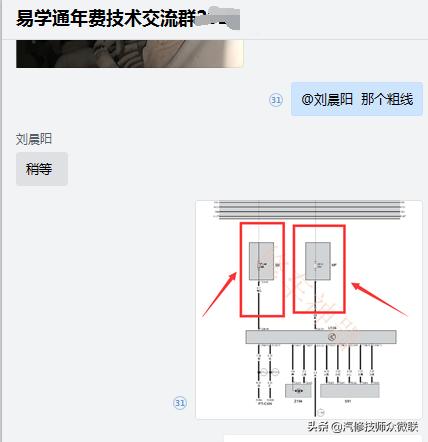

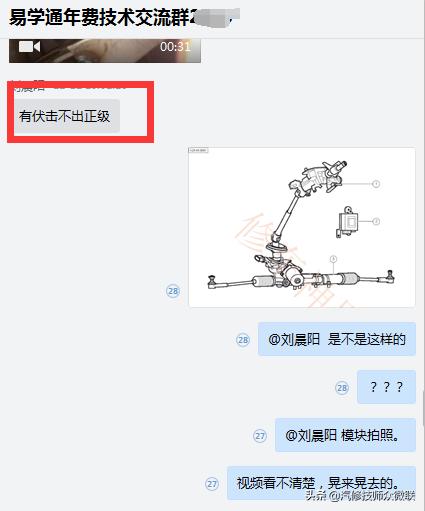

查看电子方向系统电路图,电子方向机电机两根线由方向机控制单元控制,直接找到此模块的安装位置检查模块插头是否有控制信号输出,如果检查到控制模块插头端有控制信号输出则说明电子方向机到控制模块之间的线路存在断路,如果控制模块没有信号输出则说明控制线路有问题或者是控制模块本身有问题。
![1ac88ec63185d0071c0f830698bd163d.png](https://img-blog.csdnimg.cn/img_convert/1ac88ec63185d0071c0f830698bd163d.png)

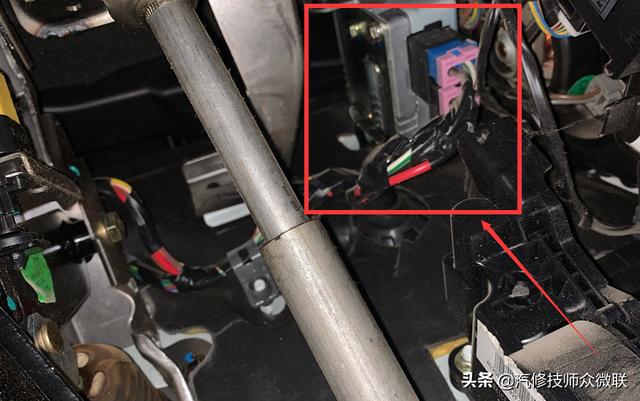

找到模块的安装位置,检查电子方向电子在模块端是否有控制信号输出,学员反映没有控制信号输出,怀疑是控制模块线路出现问题,或者是控制模块本身问题。
![02ac1742ea2a0ddaffcceb3a8d057116.png](https://img-blog.csdnimg.cn/img_convert/02ac1742ea2a0ddaffcceb3a8d057116.png)
![501179ad42b77cb2b2936748c9331f1d.png](https://img-blog.csdnimg.cn/img_convert/501179ad42b77cb2b2936748c9331f1d.png)

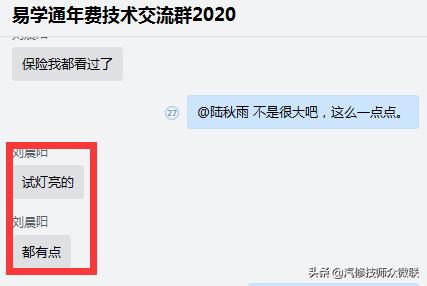

检查电子方向机控制模块的线路,学员反映控制模块线路正常没有问题,怀疑是模块模块本身问题。
![82c514a66865b55a79c32ec1fb1c8cb3.png](https://img-blog.csdnimg.cn/img_convert/82c514a66865b55a79c32ec1fb1c8cb3.png)
![5cde8882f6b5eb2b0822bbfac2492197.png](https://img-blog.csdnimg.cn/img_convert/5cde8882f6b5eb2b0822bbfac2492197.png)
![a2a7838642aa133717b410260f3627fe.png](https://img-blog.csdnimg.cn/img_convert/a2a7838642aa133717b410260f3627fe.png)

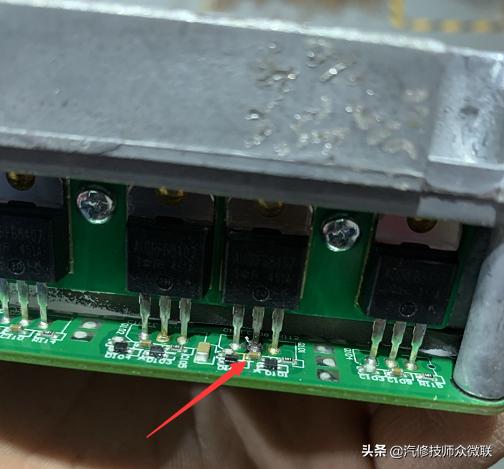

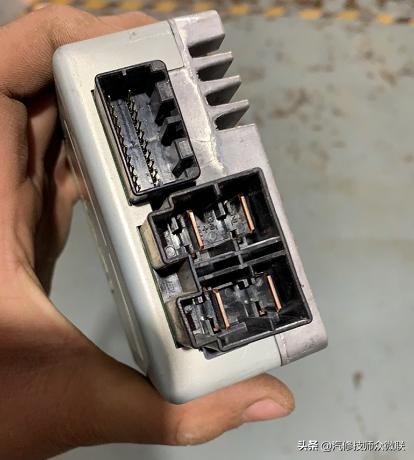

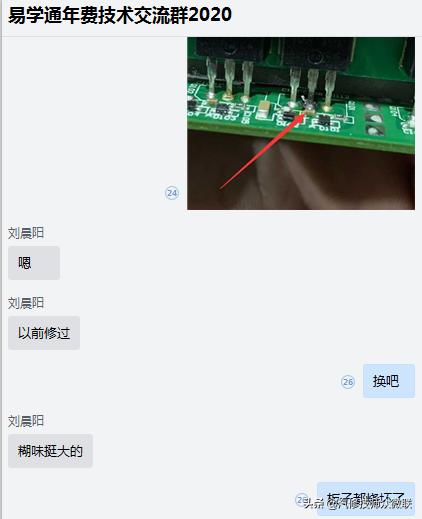

把电子方向机控制模块拆下,拆开发现内部已烧坏,确定故障为控制模块损坏。
![334dabefebdff0eb5a00cf2f6ebf6fd9.png](https://img-blog.csdnimg.cn/img_convert/334dabefebdff0eb5a00cf2f6ebf6fd9.png)
![06e82f87514fd2c8ac1777a9618b1247.png](https://img-blog.csdnimg.cn/img_convert/06e82f87514fd2c8ac1777a9618b1247.png)
![ee67df2362689a567e3d8bb47e6d7aa5.png](https://img-blog.csdnimg.cn/img_convert/ee67df2362689a567e3d8bb47e6d7aa5.png)
故障总结
维修任何故障,首先要了解系统的部件组成以及系统的控制原理和控制逻辑,才能有正确的维修方向,避免在维修时走弯路。
