SolidWorks经典实例建模今天给大家分享的是圆管头压扁的模型建模，该设计模型常用于非标设备的钢管拉筋功能，希望大家要学会奥。

SolidWorks圆管头压扁模型建模步骤：

1、打开SolidWorks2016，新建零件。在前视基准面新建草图，画圆直径100，拉伸300，如下图所示：

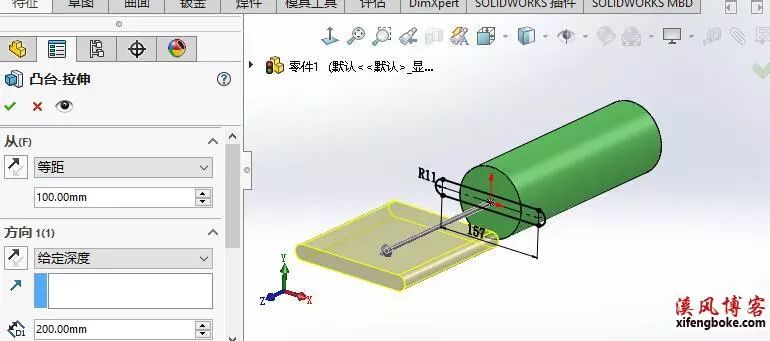

2、前视基准面，草绘直槽口，拉伸，等距100 ，如下图所示：

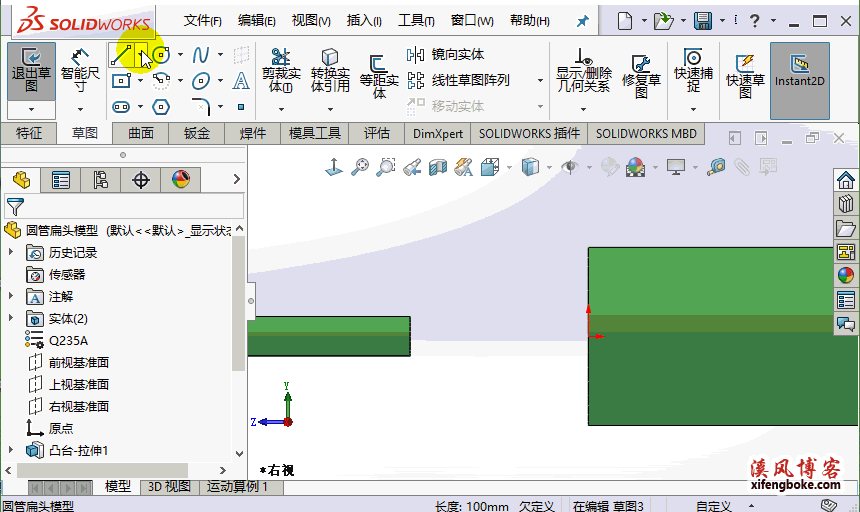

3、右视基准面，草绘样条曲线。(引导线)如下图所示动态演示图：

4、上视基准面，用同样的方式草绘样条曲线。(引导线)如下图所示：

5、放样。轮廓：点击两个端面，引导线点击前面绘制的样条曲线即可，如下图所示：

6、抽壳命令进行抽壳，选择模型的两个端面即可，如下图所示：

7、最后我们在平面上进行槽口的切除，用于螺栓的链接，或者直接焊接不用开口也可以。以上就是SolidWorks圆管头压扁的模型建模过程。
