威纶触摸屏数值元件格式设置_威纶通软件功能21 数值元件的各个资料格式怎么使用...

威纶通触摸屏提供多种数据格式,大家可以根据下位机具体的格式,在屏这边,选择对应的格式来正确显示数据。


概述

BCD 格式为二进制编码的十进制,也就是常说的 8421 码

Hex 是表示十六进制

Binary 是表示二进制

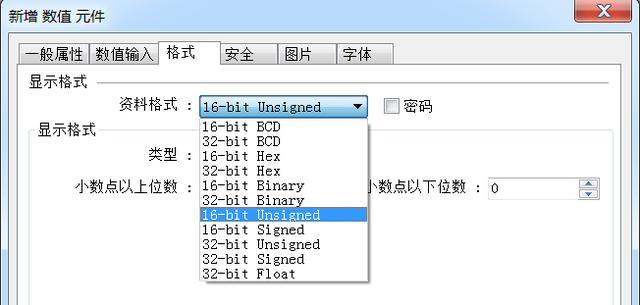

细说:

16-bit BCD:单字,BCD 格式

32-bit BCD:双字, BCD 格式

16-bit HEX:单字,16 进制格式

32-bit HEX:双字,16 进制格式

16-bit Binary:单字,二进制格式

32-bit Binary:双字,二进制格式

16-bit Unsigned:单字,十进制无符号格式

16-bit signed:单字,十进制有符号格式

32-bit Unsigned:双字,十进制无符号格式

32-bit signed:双字,十进制有符号格式

32-bit float: 32 位,单精度浮点数

常见问题释疑

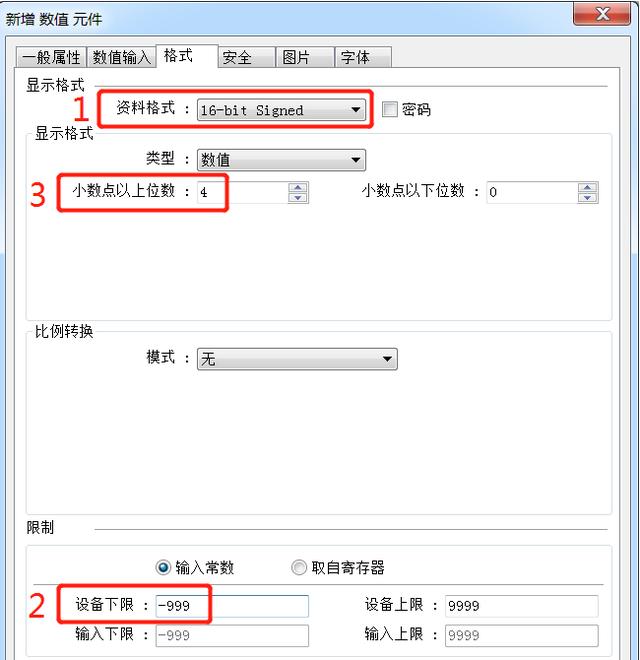

①问:如何显示负数?

答:要点1.格式选择signed或是float格式;

要点2.下限设置一个负数的最小值;

要点3.负数的-号占一位,也就是如果要显示-999,小数点前位数不能设置3,要设置4。


程序中设置


显示效果

②问:双精度浮点,现在支持了吗?

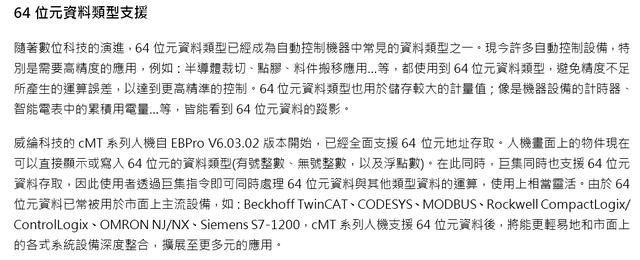

答:今年年初的时候,我们已经支持64bit资料格式了。

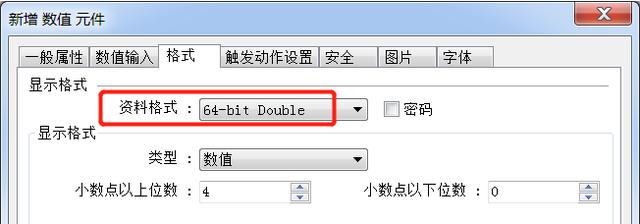

程序中选择

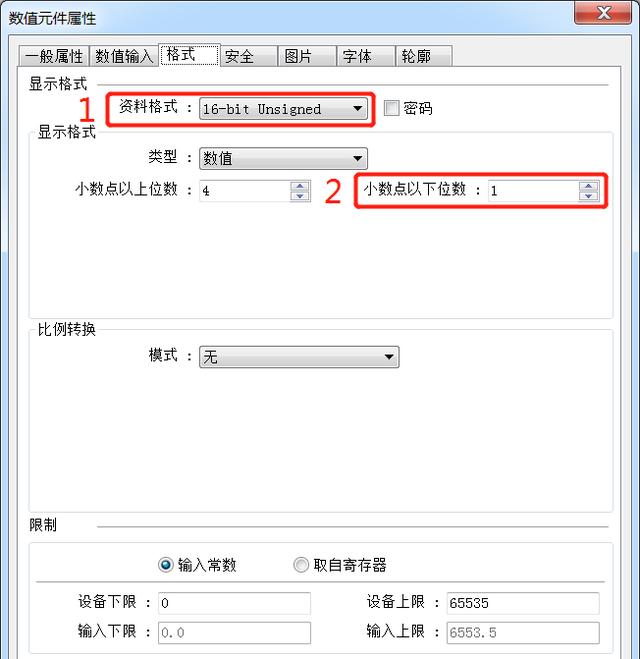

③问:我想在触摸屏上输入100,屏上显示100.0,传给PLC1000?

答:要点1.格式选择unsigned格式;

要点2.小数点后位数设置一位小数。


程序中设置


显示效果
