Midas Civil的钢束生成器

首先网上有一个老的教程，写的还不错：Midas Civil V7.8.0钢束生成器指南



要点一：在AutoCAD中画钢束图

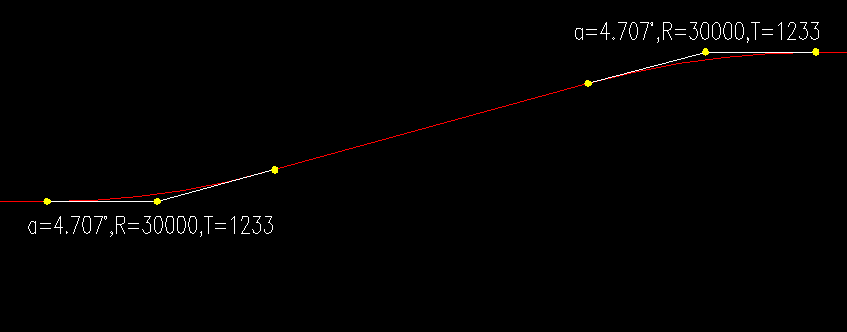

首先标准图是这样给出钢束大样的：

我们可以先画出两相交的直线，再通过Circle命令的相交相交半径(ttr)，画出一个圆，再用剪切命令得到圆弧，也就是说我们只需要R的数据，而α和T的数据可以不用管。

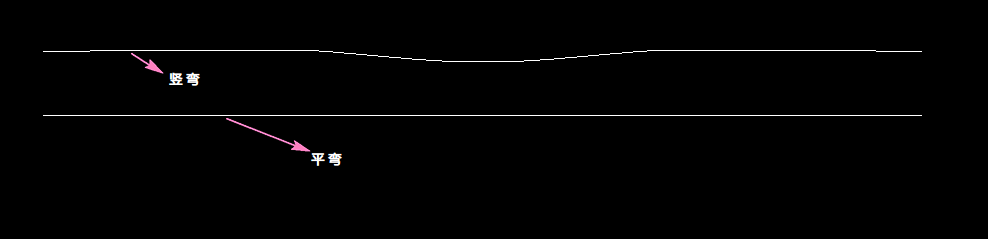

要确定一条空间的钢束，需要竖弯和平弯的的图，一般来说平弯是不用管的，所以直接用一条直线表示就行了。

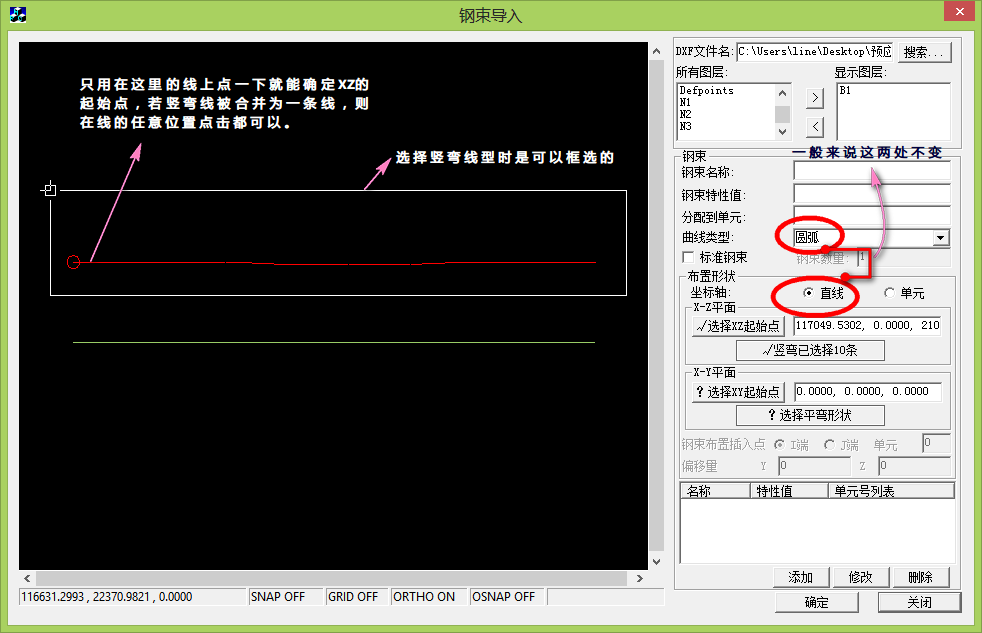

要点二：导入时的选择



导入时要注意调整midas中的单位，同时，生成mct文件后导入midas时，都是直接插到模型中的（0,0,0）点，若想直接插入到模型中的指定点，可用现在的坐标减去模型中的坐标，但这样需要计算，可直接导入后再移动钢束，就不用计算了。



要点三：指定插入点

如上所说，在导入钢束到midas时，会自动插到（0,0,0）点，这时用移动钢束的方法虽然也可以将它定位到指定点，但这样会有一些缺点，一是以后改变位置不放便，二是在使钢束绕X轴倾斜时，总是定位不准。

指定插入点可手动在这里修改：

*TDN-PROFILE   ; Tendon Profile
; NAME=NAME, TDN-PROPERTY, ELEM_LIST, BEGIN, END, CURVE, INPUT  ; line 1
;      GROUP, LENGOPT, BLEN, ELEN, bTP, rNUM                    ; line 2
;      SHAPE, IP_X, IP_Y, IP_Z, AXIS, VX, VY                    ; line 3(Straight)
;      SHAPE, IP_X, IP_Y, IP_Z, RC_X, RC_Y, OFFSET, DIR         ; line 3(Curve)
;      SHAPE, INS_PT, REF_ELEM, AXIS                            ; line 3(Element)
;      XAR_ANGLE, bPROJECTION, GR_AXIX, GR_ANGLE                ; line 4(Straight/Curve)
;      XAR_ANGLE, bPROJECTION, OFFSET_Y, OFFSET_Z               ; line 4(Element)
;      X1, Y1, Z1, bFIX1, RY1, RZ1, RADIUS1                     ; from line 5(3D)
;      ...
;      Xn, Yn, Zn, bFIX1, RY1, RZ1, RADIUSn
;      Y=X1, Y1, bFIX1, RZ1, RADIUS1, OPT1, ANGLE1, HGT1, R1    ; from line 5(2D)
;      Y=...
;      Z=X1, Z1, bFIX1, RZ1, RADIUS1, OPT1, ANGLE1, HGT1, R1
;      Z=...

其中“IP_X, IP_Y, IP_Z”就表示的插入点，”XAR_ANGLE“是绕X轴倾斜的角度。

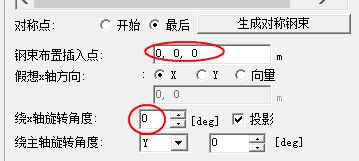

也可在midas中修改：
