桥梁工程模型转换：Miads Civil至ANSYS APDL快捷方法

桥梁工程模型转换：Miads Civil至ANSYS APDL快捷方法——让复杂结构分析效率飞越！

行业痛点：模型转换之困，吞噬工程师的时间与精力

在钢桁组合梁桥的设计与分析中，工程师常面临两大挑战：

1. 多平台协同效率低下：Miads Civil擅长整体建模，可以很方便与设计规范衔接，是设计师的设计利器，但是要深入研究相关课题，Miads Civil的缺点就体现出来了，众所周知，ANSYS APDL在非线性分析和复杂工况模拟上更具优势，手动重新建立模型耗时较长，尤其是对于大型桥梁的整体建模；

2. 数据传递易错率高：板和梁单元组合模型的节点关联、材料属性、边界条件等数据需跨软件逐项输入，稍有不慎就会导致计算结果偏差。

破局之道：三位一体自动化转换方法

第一步：Miads Civil模型数据的导出

精细化数据提取：将Miads Civil模型中节点坐标、单元信息、材料本构、截面属性、荷载工况等关键参数输出到Excel表格中，形成“节点表”“单元表”“约束表”等标签页。

第二步：Matlab 读入excel信息自动输出命令流

命令流生成：

• 节点定义：*N命令自动排列，支持局部坐标系转换；单元连接：*E命令智能重建拓扑关系，确保板梁节点无缝耦合；荷载与边界：自动转换集中力、均布荷载为APDL语法，约束条件100%还原。

第三步：ANSYS APDL无缝对接

• 一键导入求解：生成的APDL命令流（.txt文件）可直接通过ANSYS读入运行，支持静力学、模态分析、屈曲分析等高级求解；

• 结果反向校验：提供刚度矩阵对比工具，确保转换前后模型力学特性误差＜0.5%。

成功案例：某大跨钢桁组合梁仿真

• 项目：主跨120钢桁组合梁模型转换过程；

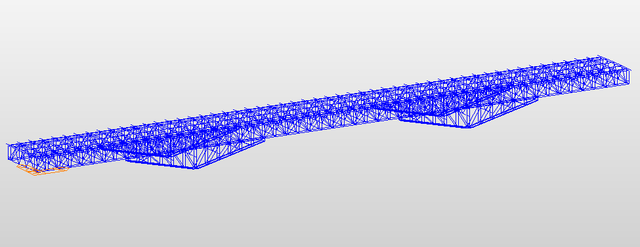

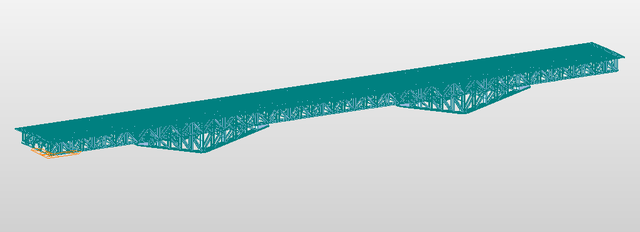

Midas civil模型如下图：

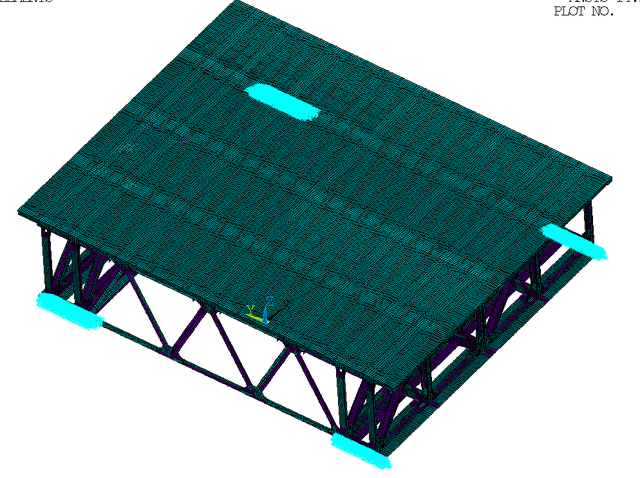

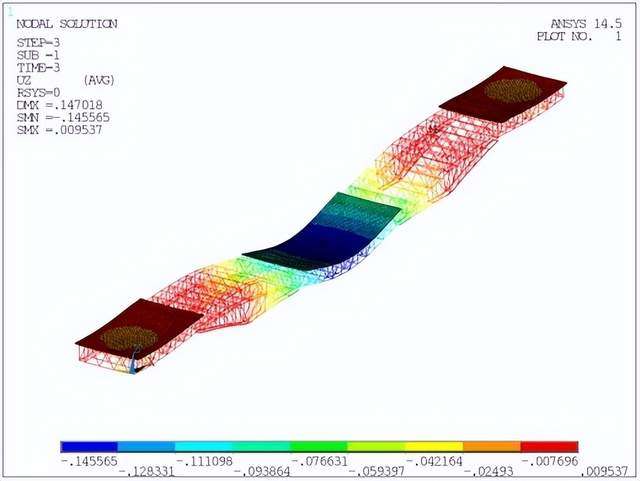

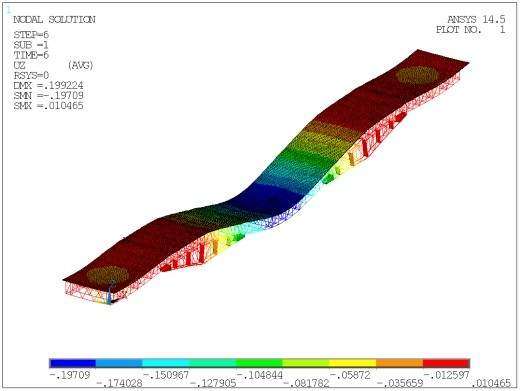

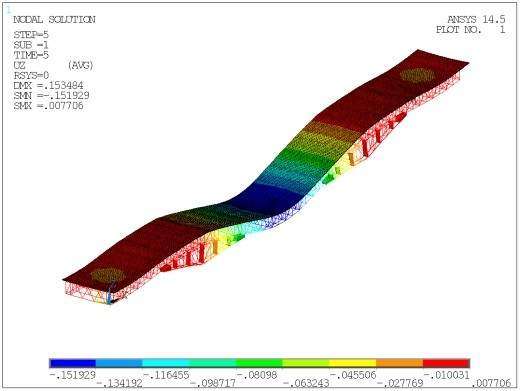

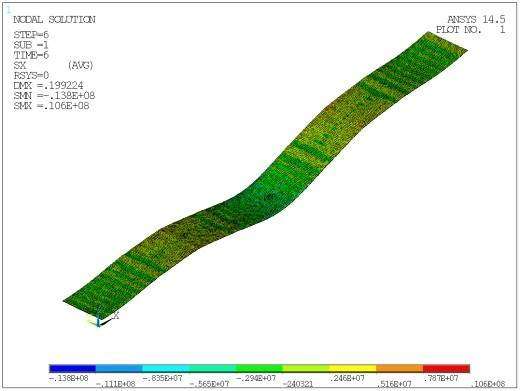

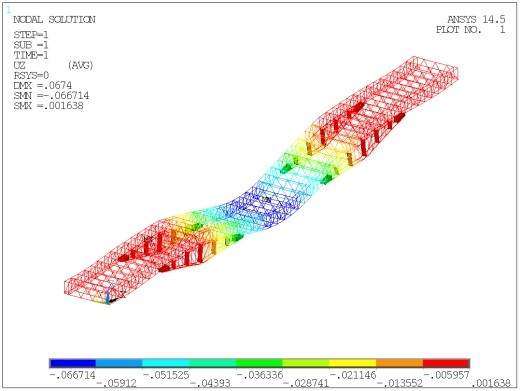

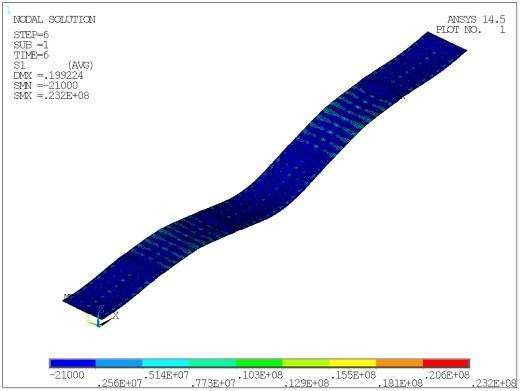

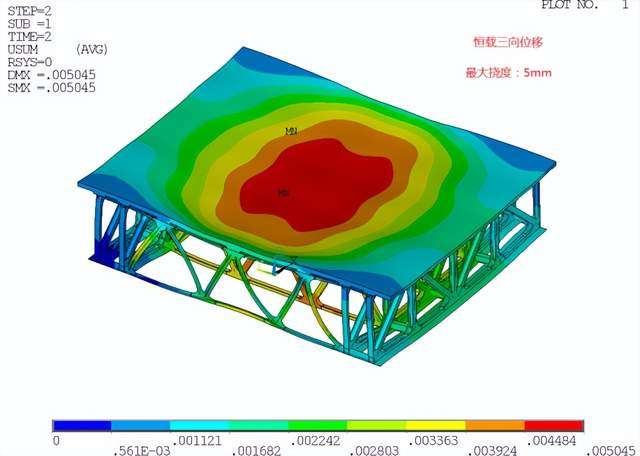

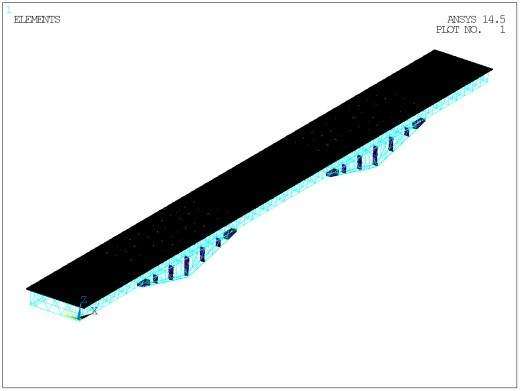

Ansys 建模以及应力云图如下：

有需要欢迎通过公众号“320科技工作室”与我们联络
