关于MIDAS截面特性计算器的使用

midas的截面特性计算器这个功能非常简单，我这里仍然做一个简单的总结，便于自己或者初学者查阅。（我之后的适用于初学者的文章会很多，万一以后我带徒弟了呢，直接看我博客就好了，啊哈哈）。自定义设计截面的过程如下：

1 首先CAD绘制好截面保存为dxf格式。

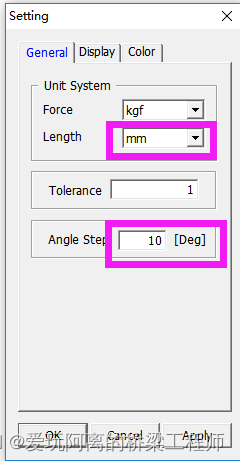

2 在midas里找到工具——截面特性计算器，打开之后，显示下面的截面，这个mm单位要跟CAD图纸一致，我建议CAD直接按照mm画截面图，下面这个10度是指允许误差，小于10度就以直代曲。同样的上面1是指直线的允许误差是1mm，可不改。

 3 导入我们CAD绘制的截面，file——import——autoCAD dxf，选择我们的dxf文件。会弹出是否检查的窗口，选是。（如果图中的节点为黄色，则说明线在此处未闭合）

4 这一步忽略。（网上的众多学习教程在这一步有一个步骤是，model——curves——interect，框选截面——apply，这里interect是指分割，这个操作的意义是避免导入的图形未分割的。其实对于我们平时建立midas的桥梁模型时，我们自己在CAD绘制的截面不存在这个问题，该步骤用不着。）

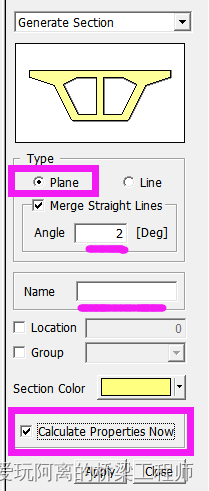

5 直接划分网格和计算截面特性。model——section——generate，对于混凝土截面，选择plane；是否合并为直线，2是指小于两度就转化为直线；输入截面名称；勾选是否现在计算截面特性；另外还需框选我们的截面；然后apply。这里就自动进行了网格划分和计算。

 6 这一步忽略。（网上的众多教程在第5步会不选择立刻计算截面特性，而是在第6步自己先设定网格尺寸，步骤是property——calculate section property，然后定义网格尺寸并计算。对于我们平时建立midas的桥梁模型，是没必要做这一步，可直接自动划分网格并计算截面特性的）

7 第5步结束后，便可以导出midas用的sec文件，model——section——export，填入名称；勾选midas section file；然后apply。

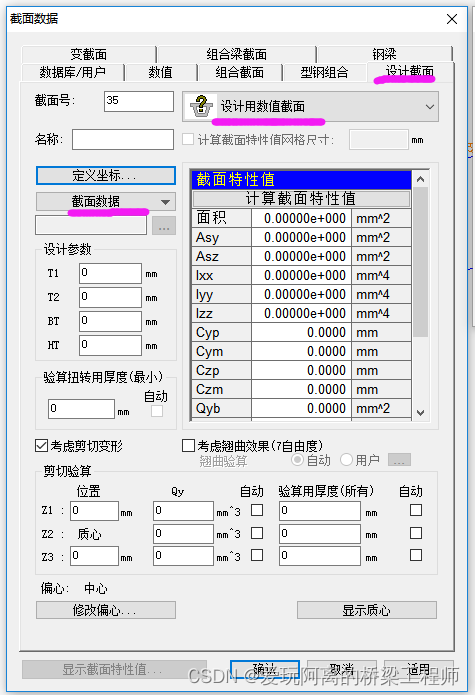

8 关掉SPC，接着我们在midas里添加这个设计截面，特性——截面特性值——添加，选择设计截面；选择设计用数值截面；在截面数据选择从SPC导入，然后填写下面的设计参数等，点击计算截面特性值。设计截面就建立完成。

  上面说了混凝土设计截面的建立，这里再说下薄壁钢结构设计截面的建立。同样的，在CAD里画出薄壁钢结构断面，因为是薄壁结构，CAD只画出中心线来表达这个薄壁结构的截面。则在上述第5步修改为：（1）model——curves——change width，修改每条线代表的薄壁的厚度。（2）model——curves——closed loop ——register，选择闭合的线apply，这里是定义闭合截面。（3）model——section——generate，选择line，然后计算截面特性。
