【MAX10评测】（四）配置

         一般FPGA属于易失性芯片，类似于RAM，芯片上的数据和程序在掉电后不会保留，上电后程序需要从外部非易失性芯片加载，如EPCS系列芯片，也可以通过FPGA上JTAG接口或者串行接口写入。

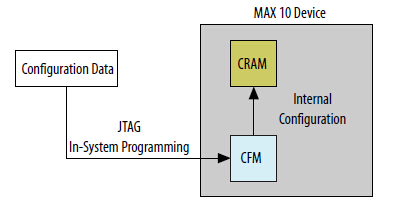

         ▲而MAX 10系列FPGA的配置则很灵活，因其芯片内嵌配置闪存模块CFM（Configuration Flash Memory），可用于存放程序映象。如上图所示。MAX 10系列FPGA的配置过程在内部进行，首先通过JTAG将配置数据写入到CFM中，然后内部配置过程自动从CFM加载配置数据至MAX 10的配置内存CRAM（Configuration RAM）。

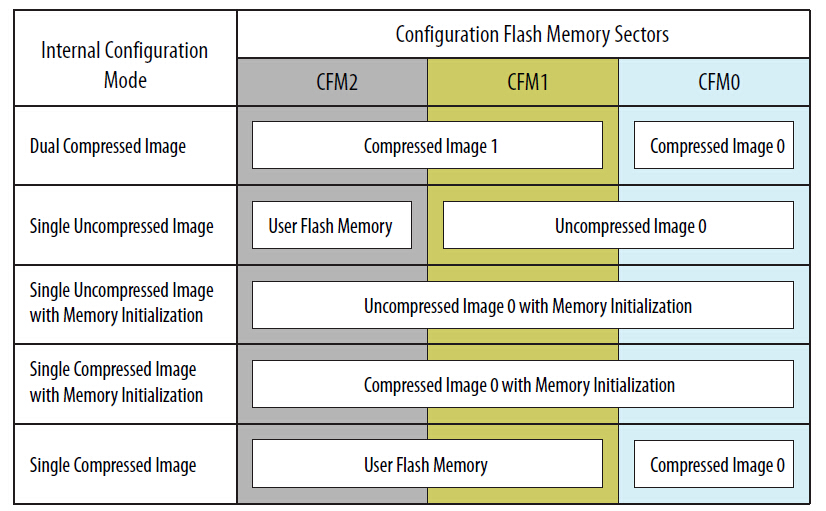

         深入CFM内部，可分为3个扇区：CFM0，CFM1和CFM2。如下表，MAX 10内部配置可分为5种模式，分别对应对2个扇区的不同使用情况：





         上表中内部配置共有5种模式：

1）  Dual Compressed Image：双压缩映像

2）  Single Uncompressed Image：单未压缩映像

3）  Single Uncompressed Image with Memory Initialization：单未压缩映像带内存初始化数据

4）  Single Compressed Image with Memory Initialization：单压缩映像带内存初始化数据

5）  Single Compressed Image：单压缩映像

         其中第1，2，5种模式，3个CFM扇区都用于存放映像；而第3，4种模式，未使用的扇区，主要是CFM1和CFM2，可配置成用户闪存模块UFM（User Flash Memory）。

         ▼在QuartusII 14.1中，可设置内部配置的模式，以生成对应的映像文件：

l  打开Device and Pin Options à Configuration；

l  Configuration scheme选择Internal Configuration；

l  Configuration mode中选择5种模式中的1种；





         可以发现，内部配置模式有一种是Dual Compressed Image，即在CFM中可以存放两个压缩映像，也就是说MAX 10 FPGA支持双启动模式Dual Boot。



         下面通过实例演示下MAX 10 FPGA的配置：



----------------------------------- 单映像配置 -----------------------------------

         QuartusII 14.1默认配置就是Single Uncompressed Image（912Kbits UFM），因此无需另外设置内部配置模式。

         在LED_FLASH工程的基础上修改了下，将LED的功能由闪烁效果改成呼吸灯的效果：▼新建呼吸灯版本，不同的版本可以在源代码相同的情况下选择不同的工程设置。
