为什么做ASME 人孔程序
在做ASME设计或者业主有要求时,很多时候的人孔必须要采用ASME或者HG美标法兰,没有办法直接采用国标的人孔标准(欧标)。
尽管在TK1程序中,有一些搜集的ASME人孔,但是很多时候调用完成需要修改的地方比较多。
![a39563bada9edb7fe9c76c9c511002df.png](https://img-blog.csdnimg.cn/img_convert/a39563bada9edb7fe9c76c9c511002df.png)
为了方便迅捷的绘制ASME人孔法兰,对于ASME人孔进行了归纳和总结。对于DN450,DN500和DN600的压力等级为Class150,300,600的垂直吊盖人孔,水平吊盖人孔,水平回转盖人孔,进行了系列化。
![df66bd257e312703d072e3a7799267bc.png](https://img-blog.csdnimg.cn/img_convert/df66bd257e312703d072e3a7799267bc.png)
如何实现
首先绘制3*3*3=27个1:1的人孔的主视图和俯视图。
第二:绘制3张A1哑图。

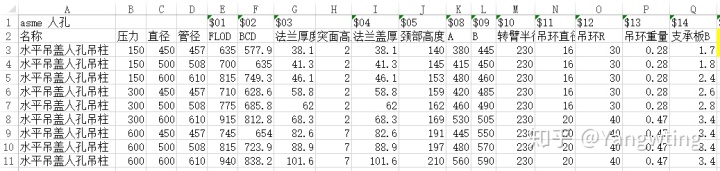

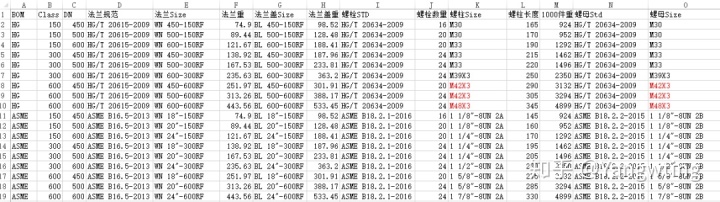

第三:输入哑图所配的数据以及明细数据,下图为一部分数据。
![82261cdb9a9f192514fe86a0caf41a2e.png](https://img-blog.csdnimg.cn/img_convert/82261cdb9a9f192514fe86a0caf41a2e.png)
![894641862c9af50b4e5ef586f30cf805.png](https://img-blog.csdnimg.cn/img_convert/894641862c9af50b4e5ef586f30cf805.png)

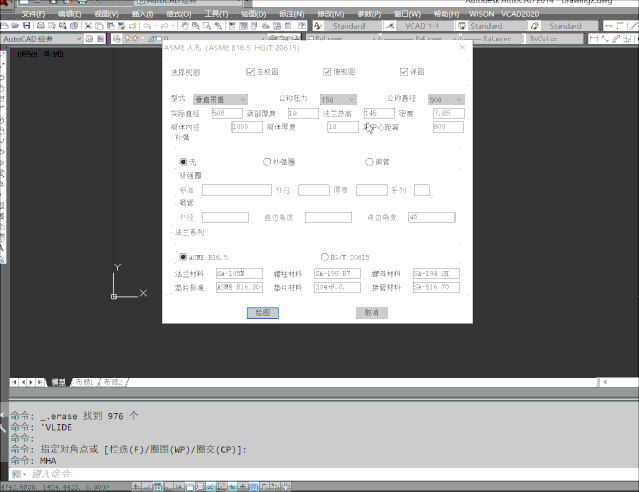

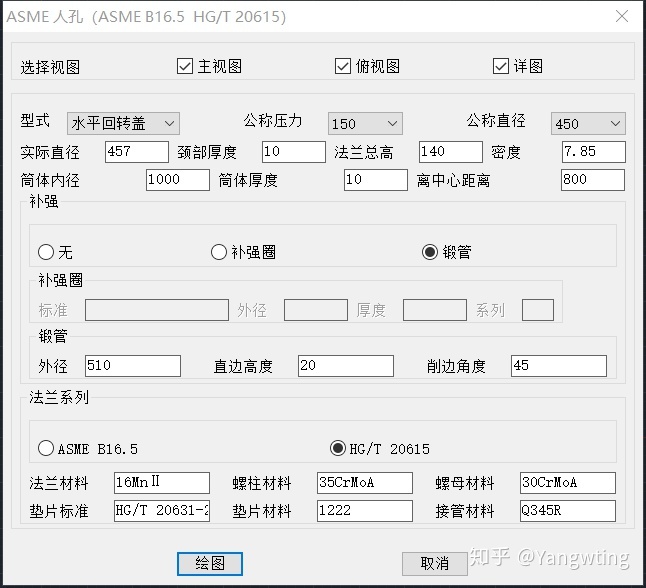

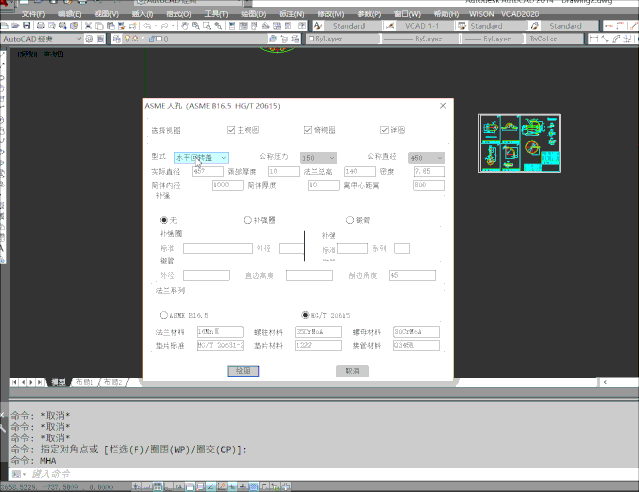

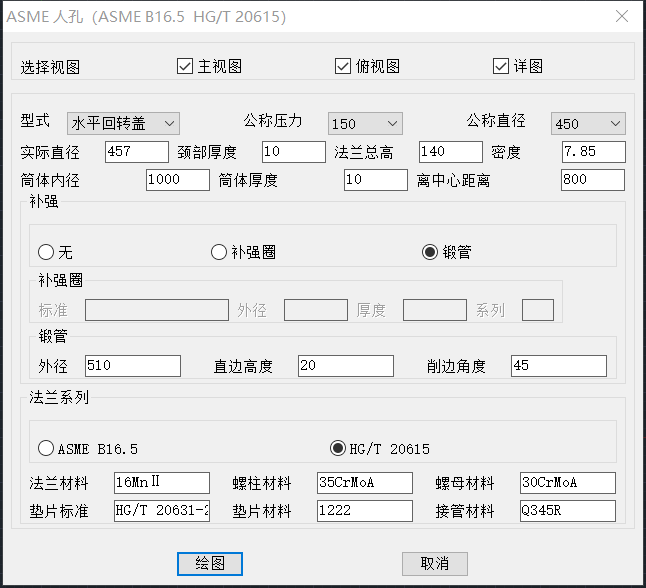

第四:按照绘图习惯,编写代码,尽量考虑其现实中的实用性,再减少输入的同时,考虑各种组合工况,最终界面如下:
![2b1c53cb61a3ac994b8acb762c802032.png](https://img-blog.csdnimg.cn/img_convert/2b1c53cb61a3ac994b8acb762c802032.png)
动画演示
程序特点:
1. 人孔考虑无补强,有补强以及锻管的情况。
如果为锻管,出锻管按比例的制造图。
2. 法兰系列分为ASME B16.5和HG/T 20615,并出对应的法兰(盖),螺柱,螺母等明细表。

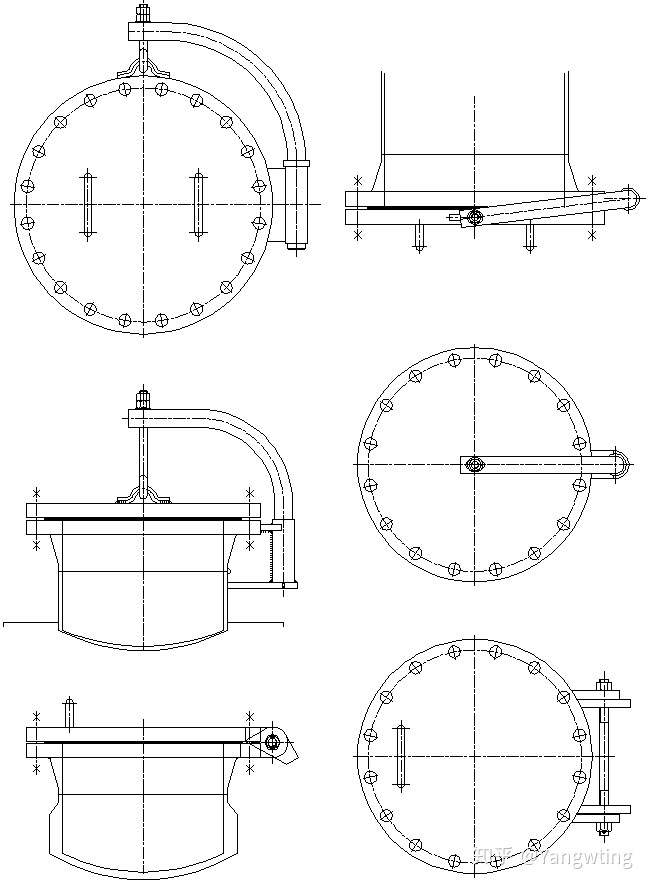

3. 绘制真实接管高度相贯线。

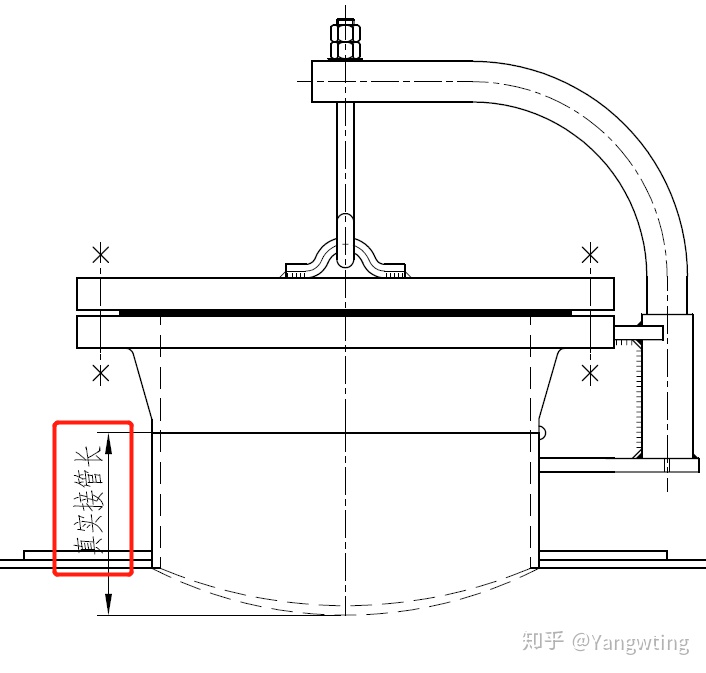

![e910eeb1a11c5568df777786616de89a.png](https://img-blog.csdnimg.cn/img_convert/e910eeb1a11c5568df777786616de89a.png)
动画演示如下:
垂直吊盖人孔
![ef82000ddedcf9b9ff3b2958bd24421f.png](https://img-blog.csdnimg.cn/img_convert/ef82000ddedcf9b9ff3b2958bd24421f.png)
水平吊盖人孔
![25ffc39c26724ac3a4d6226938042e39.png](https://img-blog.csdnimg.cn/img_convert/25ffc39c26724ac3a4d6226938042e39.png)
水平回转盖人孔
![ca8146c0bf57252dad5e1ff193065905.png](https://img-blog.csdnimg.cn/img_convert/ca8146c0bf57252dad5e1ff193065905.png)
VCAD的其它人孔

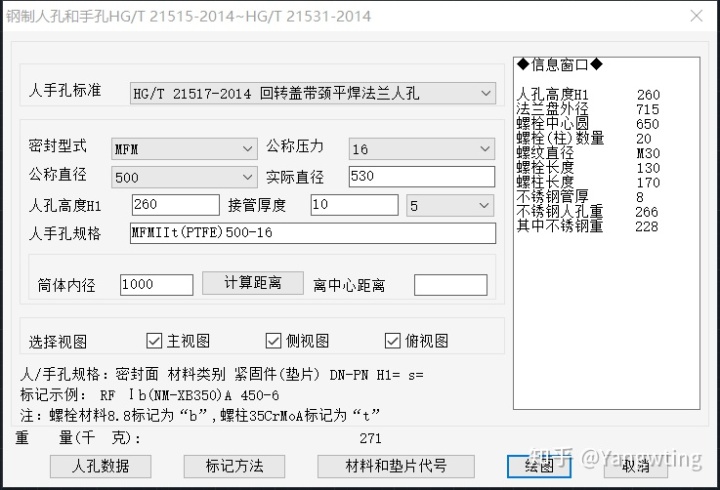

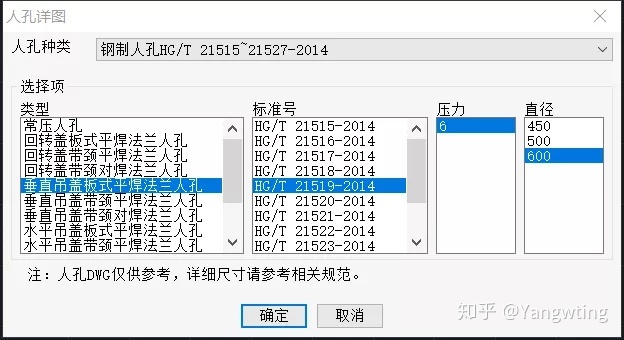

VCAD含有各种人孔,比如钢制人孔手孔HG/T 21515-2014~HG/T 21531-2014的所有人手孔自动出图。
![4b846285a5ae95466c323913ff3e05ec.png](https://img-blog.csdnimg.cn/img_convert/4b846285a5ae95466c323913ff3e05ec.png)

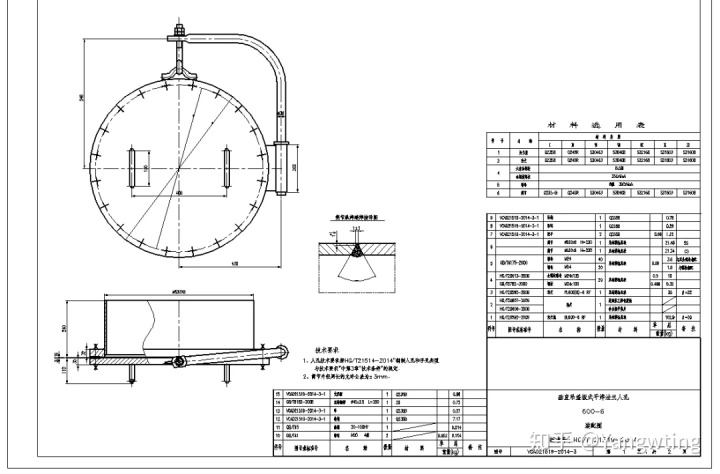

比如人孔制造图,从HG/T 21515~21527-2014。
![b0ade7b12f42732dac3c29e851a781c0.png](https://img-blog.csdnimg.cn/img_convert/b0ade7b12f42732dac3c29e851a781c0.png)
再也不用扫描人孔的PDF图纸了。
![b83315d0ef2efb2a5d99ba7018ed4a6f.png](https://img-blog.csdnimg.cn/img_convert/b83315d0ef2efb2a5d99ba7018ed4a6f.png)

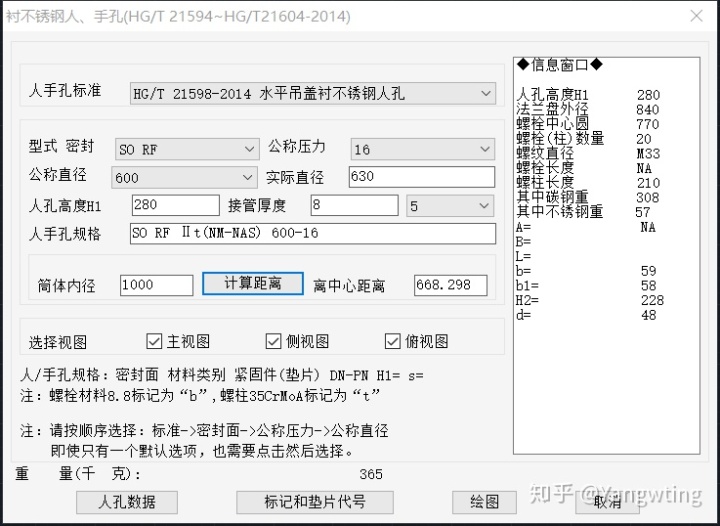

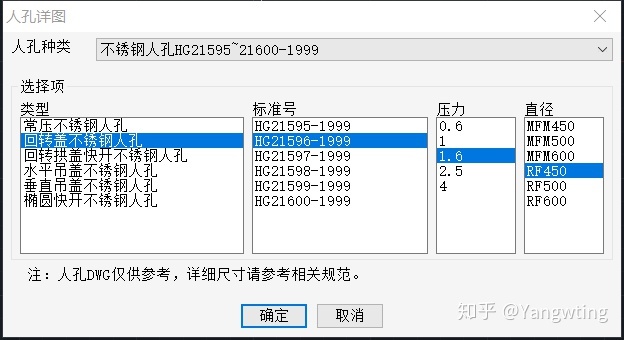

比如衬不锈钢人孔的制造加工图,1999版本的。
![5039021cc17041bc3180a64e183d0155.png](https://img-blog.csdnimg.cn/img_convert/5039021cc17041bc3180a64e183d0155.png)

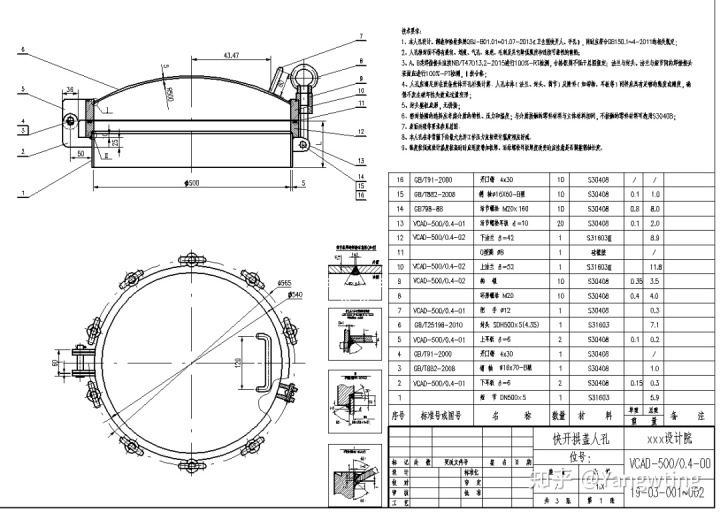

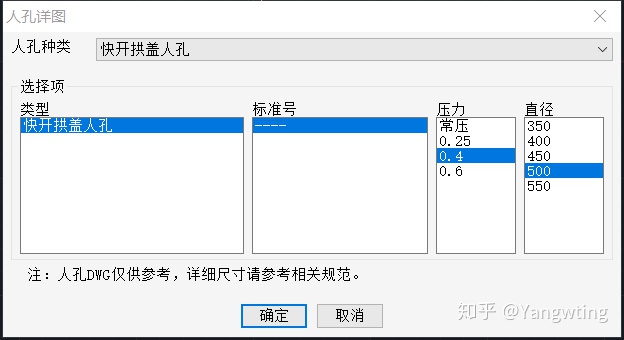

以及不少快开拱盖人孔。
![43c1b2851bf63352d0509f2aa254b94c.png](https://img-blog.csdnimg.cn/img_convert/43c1b2851bf63352d0509f2aa254b94c.png)
作为设计参考是很不错的。
![fee45607aa662839cd114d383123da6e.png](https://img-blog.csdnimg.cn/img_convert/fee45607aa662839cd114d383123da6e.png)
衬不锈钢人孔
![d07aa30e970d35a02f7f1395db16cfff.png](https://img-blog.csdnimg.cn/img_convert/d07aa30e970d35a02f7f1395db16cfff.png)
