目前各种型号的plc普遍具备较强的运算功能。和其他PLC不同，S7—200 PLC对算术运算指令来说，在使用要注意存储单元的分配。建议大家在使用算术指令和数学指令时，最好用LAD形式编程。运算指令包括加法、减法、乘法、除法、数学函数指令、增减和逻辑运算指令。

一、加法

1、整数加法+I，整数加法指令。使能输入有效时，将两个单字长(16位)的符号整数IN1和IN2相加，产生一个16位整数结果OUT。

图1 整数加法

2、双整数加法+D，双整数加法指令。使能输入有效时，将两个双字长(32位)的符号双整数IN1和IN2相加，产生一个32位双整数结果OUT。

在LAD和FBD中，以指令盒形式编程，执行结果：IN1+IN2=OUT。

在STL中，执行结果：IN1+OUT=OUT。

OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。

指令格式：+D IN1， OUT

3、+R，实数加法指令使能输入有效时，将两个双字长(32位)的实数IN1和IN2相加，产生一个32位实数结果OUT。

在LAD和FBD中，以指令盒形式编程，执行结果：IN1+IN2=OUT。

OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。

本指令影响的特殊存储器位：SM1.0(零)；SM1.1(溢出)；SM1.2(负)。

二、减法

减法指令是对有符号数进行相减操作。包括：整数减法、双整数减法和实数减法。这三种减法指令与所对应的加法指令除运算法则不同之外，其他方面基本相同。

图2 减法在LAD和FBD中，以指令盒形式编程，执行结果：IN1-IN2=OUT。

在STL中，执行结果： OUT- IN2=OUT。

指令格式： -I IN2, OUT (整数减法)；-D IN2, OUT (双整数减法)；-R IN2, OUT (实数减法)

例： -I AC0, VW4

图3 减法运算

三、乘法

1、整数乘法

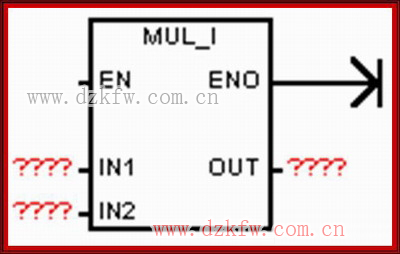

*I，整数乘法指令。使能输入有效时，将两个单字长(16位)的符号整数IN1和IN2相乘，产生一个16位整数结果OUT。

指令格式：*I IN1，OUT

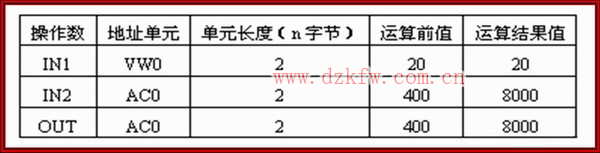

例：*I VW0，AC0

图4 乘法

图5 乘法

2、完全整数乘法MUL，完全整数乘法指令。使能输入有效时，将两个单字长(16位)的符号整数IN1和IN2相乘，产生一个32位双整数结果OUT。

在LAD和FBD中，以指令盒形式编程，执行结果：IN1*IN2=OUT。

OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。

本指令影响的特殊存储器位：SM1.0(零)；SM1.1(溢出)；SM1.2(负)；SM1.3(被0除)。

指令格式： MUL IN1，OUT

例： MUL AC0，VD10

3、双整数乘法*D，双整数乘法指令。使能输入有效时，将两个双字长(32位)的符号整数IN1和IN2相乘，产生一个32位双整数结果OUT。

在STL中，执行结果：IN1*OUT=OUT。

N1和IN2的寻址范围：VD、ID、QD、MD、SD、SMD、LD、HC、AC、*VD、*AC、*LD和常数。

OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。

本指令影响的特殊存储器位：SM1.0(零)；SM1.1(溢出)；SM1.2(负)；SM1.3(被0除)。

指令格式：*D IN1，OUT

例：*D VD0，AC0

4、实数乘法*R，实数乘法指令。使能输入有效时，将两个双字长(32位)的实数IN1和IN2相乘，产生一个32位实数结果OUT。

在LAD和FBD中，以指令盒形式编程，执行结果：IN1*IN2=OUT。

在STL中，执行结果：IN1*OUT=OUT。

IN1和IN2的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD和常数。

OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。

本指令影响的特殊存储器位：SM1.0(零)；SM1.1(溢出)；SM1.2(负)；SM1.3(被0除)。

指令格式：*R IN1，OUT

例：*R VD0，AC0

四、除法

在LAD和FBD中，以指令盒形式编程，执行结果： IN1/IN2=OUT。

在STL中，执行结果： OUT/ IN2=OUT。

指令格式： /I IN2, OUT(整数除法)

DIV IN2, OUT(整数完全除法)

/D IN2, OUT(双整数除法)

/R IN2, OUT(实数除法)

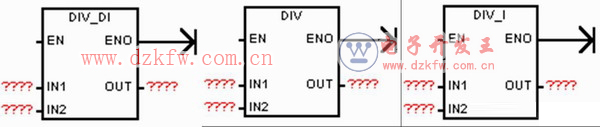

图6 除法

例：DIV VW10, VD100

/I VW20, VW200

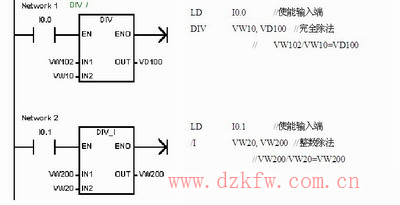

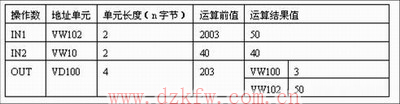

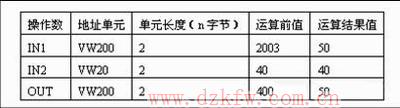

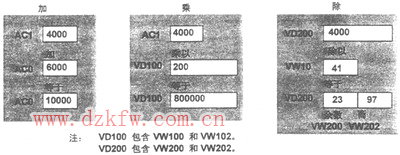

两条指令的编程及执行情况比较如图所示。

图7 指令执行图

对于完全除法指令：

图8 完全除法指令

对于除法指令：

图9 除法指令

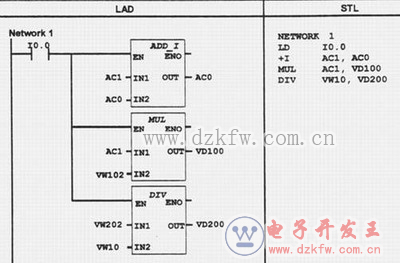

图10 算术运算举例

图11 算术运算举例

五、数学函数指令1、平方根

SQRT，平方根指令。把一个双字长(32位)的实数IN开平方，得到32位的实数结果。

在LAD和FBD中，以指令盒形式编程，执行结果：SQRT(IN)=OUT。

在STL中，执行结果：SQRT(IN)=OUT。

本指令影响的特殊存储器位：SM1.0(零)；SM1.1(溢出和非法值)；SM1.2(负)。

使能流输出ENO断开的出错条件：SM1.1(溢出)；SM4.3(运行时间)；0006(间接寻址)。

指令格式： SQRT IN，OUT

例： SQRT VD0，AC0

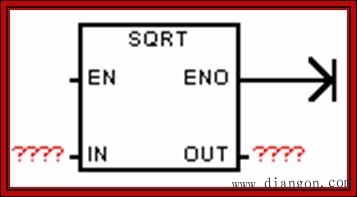

图12 平方根2、自然对数

LN，自然对数指令。将一个双字长(32位)的实数IN取自然对数，得到32位的实数结果。

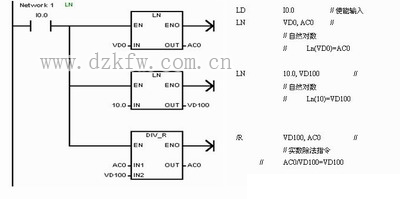

应用实例：求以10为底的50(存于VD0)的常用对数，结果放到AC0。

图13 自然对数3、指数EXP，指数指令。将一个双字长(32位)的实数IN取以e为底的指数，得到32位的实数结果OUT。

在LAD和FBD中，以指令盒形式编程，执行结果：EXP(IN)=OUT。

在STL中，执行结果：EXP(IN)=OUT。

指令格式： EXP IN, OUT

例： EXP VD0, AC0

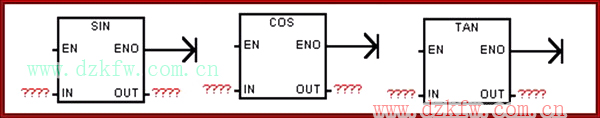

图14 指数4、正弦、余弦、正切SIN、COS、TAN，即正弦、余弦、正切指令。将一个双字长(32位)的实数弧度值IN分别取正弦、余弦、正切，各得到32位的实数结果。

如果已知输入值为角度，要先将角度值转化为弧度值，方法：使用(*R)MUL_R指令用角度值乘以π/180°即可。

图15 正弦余弦正切      例： TAN VD0, AC0

应用实例：求Cos160°的值。

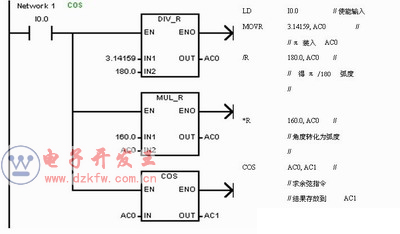

图16 应用实例

六、增减指令

1、字节增和字节减

INCB，字节增指令。使能输入有效时，把一字节长的无符号输入数(IN)加1，得到一字节的无符号输出结果OUT。

DECB，字节减指令。使能输入有效时，把一字节长的无符号输入数(IN)减1，得到一字节的无符号输出结果OUT。

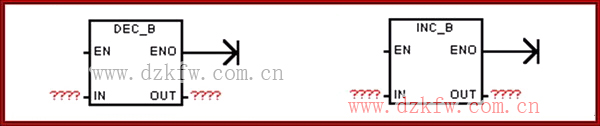

图17 字节增和字节减2、字增和字减

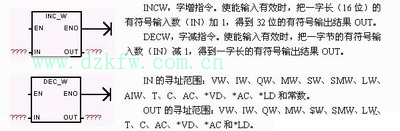

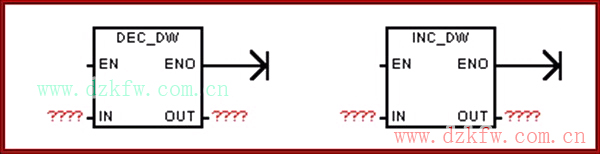

图18 字增和字减3、双字增和双字减

INCD，双字增指令。使能输入有效时，把双字长(32位)的有符号输入数(IN)加1，得到双字长的有符号输出结果OUT。

DECD，双字减指令。使能输入有效时，把双字长的有符号输入数(IN)减1，得到双字长的有符号输出结果OUT。

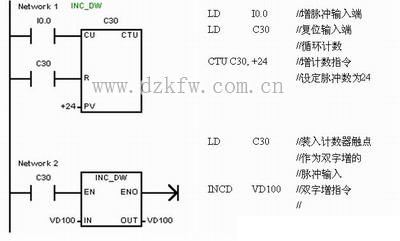

图19 双字增和双字减4、应用实例控制要求：食品加工厂对饮料生产线上的盒装饮料进行计数，每24盒为一箱，要求能记录生产的箱数。

图20 应用实例

七、逻辑运算

1、字节逻辑运算      字节逻辑运算包括字节与、字节或、字节异或、字节取反。

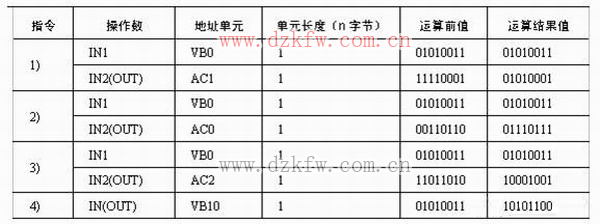

图21 字节逻辑运算2、字逻辑运算字节逻辑运算包括字节与、字节或、字节异或、字节取反。

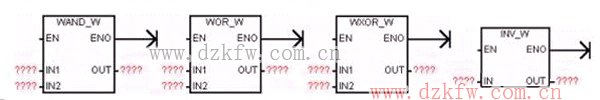

图22 字逻辑运算3、双字逻辑运算字逻辑运算包括双字与、双字或、双字异或、双字取反。

图23 双字逻辑运算
