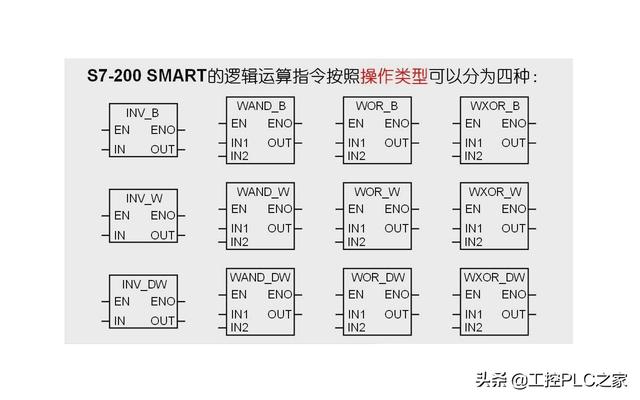

本篇我们来介绍一下西门子S7-200 SMART逻辑运算指令。S7-200 SMART逻辑运算指令按照操作类型可以分为四种：取反指令、逻辑与指令、逻辑或指令和逻辑异或指令。如下图所示，四列对应四种操作类型：

逻辑运算指令按操作类型可分为四种

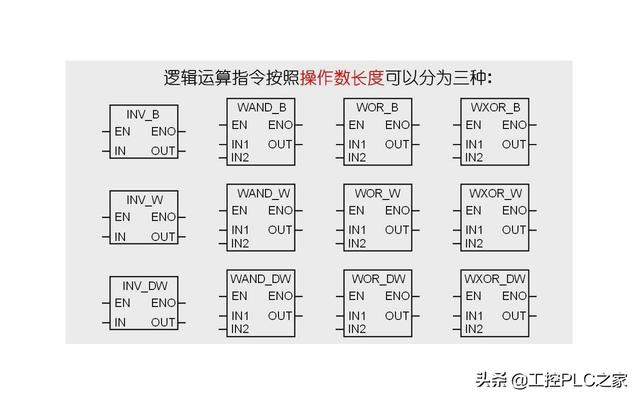

S7-200 SMART逻辑运算指令按照操作数长度可以分为三种：字节逻辑运算指令、字逻辑运算指令、双字逻辑运算指令。如下图所示，三行对应三种操作数长度类型：

逻辑运算指令按操作数长度可分为三种

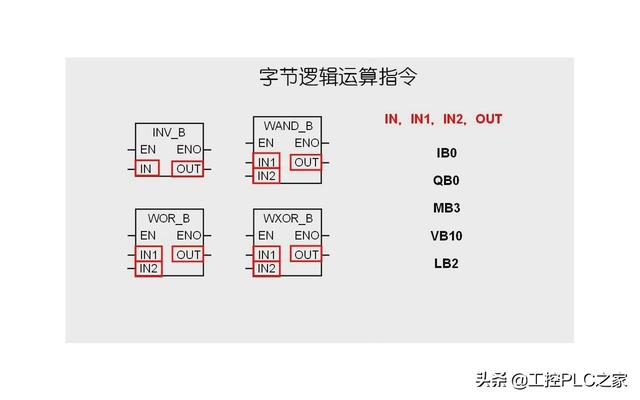

字节逻辑运算指令是对单字节数据进行逻辑操作，其操作数为八位无符号数。

字节逻辑运算指令

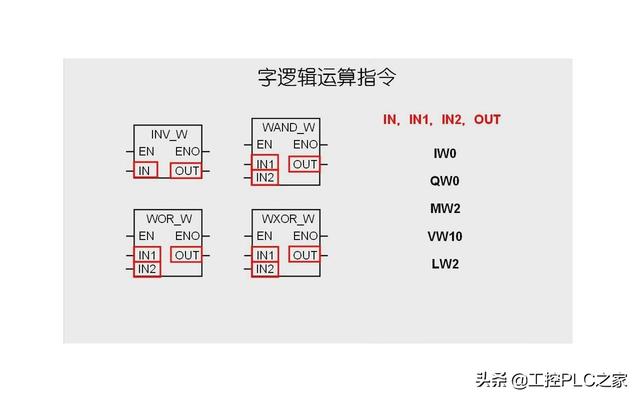

字逻辑运算指令是对字数据进行逻辑操作，其操作数为十六位无符号数。

字逻辑运算指令

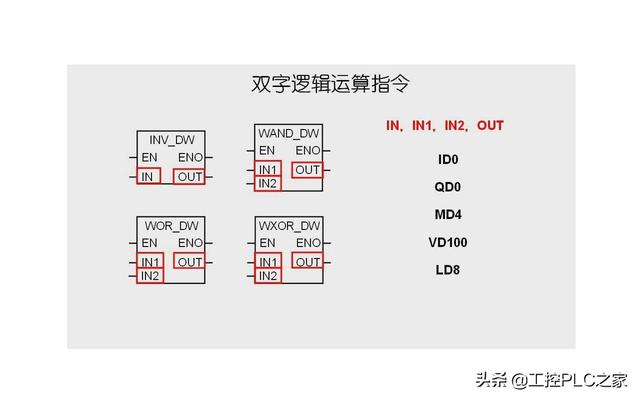

双字逻辑运算指令是对双字数据进行逻辑操作，其操作数为三十二位无符号数。

双字逻辑运算指令

下面我们来介绍不同操作类型的逻辑运算指令。取反指令将输入端IN操作数的二进制数逐位取反，并将结果送到输出端OUT中，例如将VW0中的数据逻辑取反后送到MW10，我们可以发现，执行逻辑取反指令后，每一位由0变为1、1变为0。

逻辑取反指令

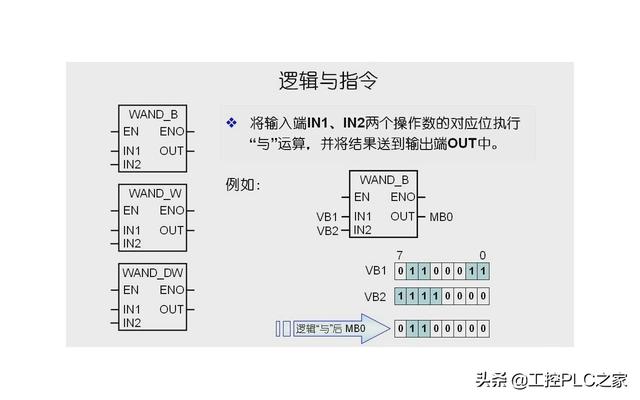

逻辑与指令将输入端IN1、IN2两个操作数的对应位执行“与”运算，并将结果送到输出端OUT中，例如将VB1、VB2中的数据逻辑与后送到MB0中，我们可以发现，执行逻辑与运算指令后，如果两个操作数的对应位都为1，则运算结果的对应位为1，否则为0。

逻辑与指令

逻辑或指令将输入端IN1、IN2两个操作数的对应位执行“或”运算，并将结果送到输出端OUT中，例如将VB1、VB2中的数据逻辑或后送到MB1中，我们可以发现，执行逻辑或运算指令后，如果两个操作数的对应位都为0，则运算结果的对应位为0，否则为1。

逻辑或指令

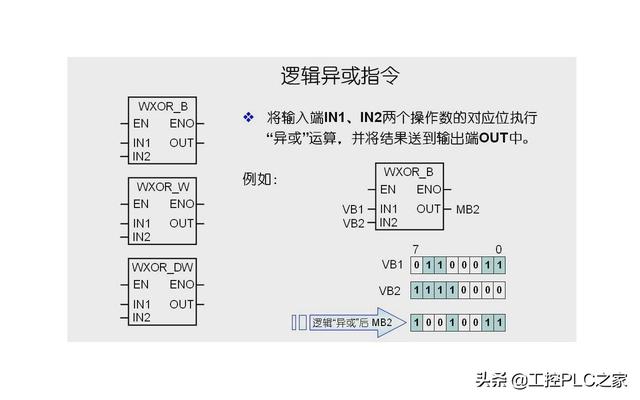

逻辑异或指令将输入端IN1、IN2两个操作数的对应位执行“异或”运算，并将结果送到输出端OUT中，例如将VB1、VB2中的数据逻辑异或后送到MB2中，我们可以发现，执行逻辑异或运算指令后，如果两个操作数的对应位不同，则运算结果的对应位为1，否则为0。

逻辑异或指令

本篇我们简要介绍了逻辑运算指令，下篇我们将通过一个实例来说明逻辑运算指令在程序中的使用方法，请您持续关注。需要西门子S7-200视频教程的朋友可以私信发送关键字“200”获取。
