网络图基础知识专题

一、网络计划基本概念

(1) 箭线——工作

1)实箭线——实工作。实工作是网络计划的一个组成部分，是实际存在的，占用时间、消耗资源的工作。

2)虚箭线——虚工作。虚工作是网络计划的一个组成部分，是实际不存在的，不占用时间、不消耗资源的工作。虚工作主要是为了正确地表达网络计划工作之间的逻辑关系，起着联系、区分和断路的作用

(2) 节点(又称结点、事件)

1)起点节点；

2)中间节点；

3)终点节点。

(3) 线路

在各条线路中，有一条或几条线路的总持续时间最长，称为关键线路，一般用双线或粗线标注。其他线路长度均小于关键线路，称为非关键线路。

二、网络计划的绘图规则

1.双代号网络图必须正确表达已定的逻辑关系。

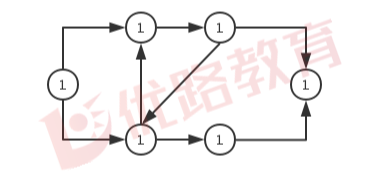

2.双代号网络图中，严禁出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。

3.双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。

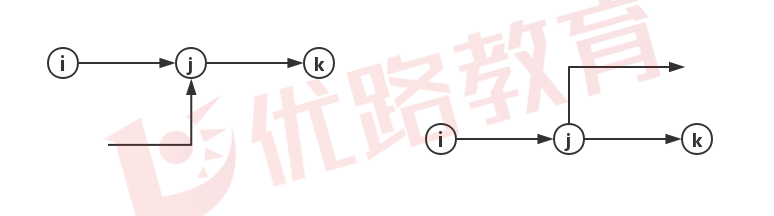

4.双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。

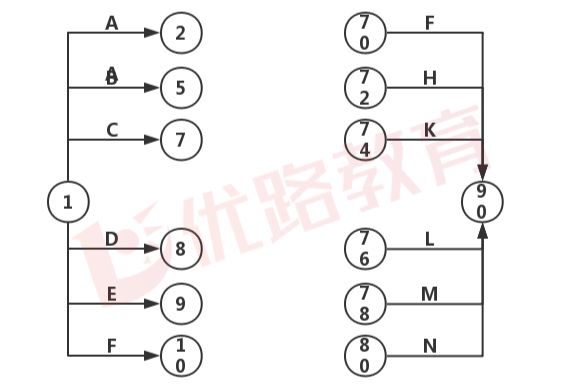

5.当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制(但应满足一项工作用一条箭线和相应的一对节点表示)。

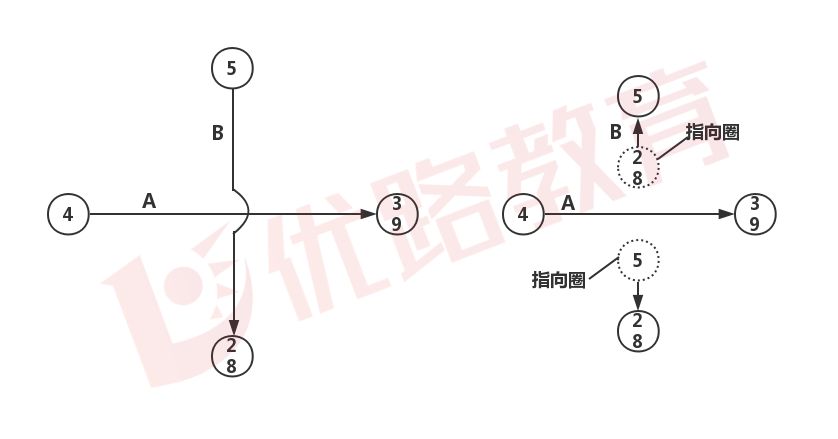

6.绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。

7.双代号网络图中应只有一个起点节点和一个终点节点(多目标网络计划除外)，而其他所有节点均应是中间节点。

8.一项工作应当只有唯一的一条箭线和相应的一对节点，且要求箭尾节点的编号小于其箭头节点的编号，即i

三、网络计划时间参数

1.工作持续时间：Di-j

2.整体参数：计算工期TC≤计划工期TP≤要求工期Tr(实务命题原则是:TC=TP=Tr。管理中，带图的题默认TC=TP，纯文字不默认)

3.工作参数：六个时间参数。(此处时间=时刻)

(1) 最早开始时间(ESi-j)是指在各紧前工作全部完成后，工作i-j有可能开始的最早时刻。

(2) 最早完成时间(EFi-j)是指在各紧前工作全部完成后，工作i-j有可能完成的最早时刻。

(3) 最迟开始时间(LSi-j)是指在不影响整个任务按期完成的前提下，工作i-j必须开始的最迟时刻。

(4) 最迟完成时间(LFi-j)是指在不影响整个任务按期完成的前提下，工作i-j必须完成的最迟时刻。

(5) 总时差(TFi-j)，是指在不影响总工期的前提下，工作ij可以利用的机动时间。

(6) 自由时差(FFi-j)，是指在不影响其紧后工作最早开始的前提下，工作可以利用的机动时间。

4.工作间参数：LAGi-j相邻两项工作之间的时间间隔。

四、双代号网络计划六个时间参数计算规则

1.最早开始时间和最早完成时间。(计算顺序：自左→向右，加法)

(1) 起始工作最早开始时间为0。【这是规定】

(2) 各个工作最早完成时间等于各自工作最早开始时间加上其持续时间。

(3) 后续工作最早开始时间：

① 当只有一个紧前工作时，该工作的最早开始时间等于紧前工作的最早完成时间。

② 当有多个紧前工作时，该工作的最早开始时间等于各紧前工作的最早完成时间的最大值。

2.计算工期等于结束工作的最早完成时间的最大值。

3.最迟开始时间和最迟完成时间(计算顺序：自右→向左，减法)

(1) 结束工作最迟完成时间等于计算工期。

(2)各个工作最迟开始时间等于各自工作最迟完成时间减去其持续时间。

(3) 紧前工作最迟完成时间：

① 当只有一个紧后工作时，该工作的最迟完成时间等于紧后工作的最迟开始时间。

② 当有多个紧后工作时，该工作的最迟完成时间等于各紧后工作的最迟开始时间的最小值。

4.工作总时差=最迟开始时间-最早开始时间=最迟完成时间-最早完成时间 =计划工期-计算工期。

5.工作的自由时差

(1) 结束工作自由时差=计算工期-结束工作的最早完成时间

(2) 紧前工作自由时差：

① 当只有一个紧后工作时，该工作的自由时差等于紧后工作最早开始时间减去本工作的最早完成时间。

② 当有多个紧后工作时，该工作的自由时差等于各个紧后工作最早开始时间的最小值减去本工作的最早完成时间。

五、考试题型

1.双代号网络图考试题型：

①关键线路条数；②计算工期；③网络图绘制规则；④计算某一工作的六时参数；⑤总时差和自由时差概念；⑥FFi=min{LAGi-j};⑦TFi=min{TFj+LAGi-j}；⑧局部参数计算；

2.单代号网络图考试题型：

①关键线路条数；②计算工期；③网络图绘制规则；④计算某一工作的时间参数；⑤时间间隔计算。

3.关键工作和关键线路

(1) 关键工作正确说法：

①总时差最小的工作，最迟开始时间-最早开始时间最小的工作，最迟完成时间-最早完成时间最小的工作。

②计算工期=计划工期时，总时差为零的工作，最迟开始时间=最早开始时间的工作，最迟完成时间=最早完成时间的工作。

③关键线路上的工作。

(2) 关键工作错误说法：

①自由时差为零的工作、没有波形线的工作、自由时差最小的工作。

②持续时间最长的工作。

③总时差为零的工作，最迟开始时间=最早开始时间的工作，最迟完成时间=最早完成时间的工作。

(3) 关键线路正确说法：

①在双代号网络计划中，全部由关键工作组成的线路是关键线路。

②关键线路上的节点都是关键节点。

③双代号网络计划和单代号网络计划中，总持续时间最长的线路是关键线路。

④单代号网络计划中，从起点节点开始到终点节点均为关键工作，且所有工作的时间间隔均为零的线路为关键线路。

⑤由关键节点组成的线路，且持续时间最长的线路是关键线路。

(4) 关键线路错误说法：

①关键节点组成的线路是关键线路。

②由关键工作组成的线路是关键线路。

③单代号网络计划中，从起点节点开始到终点节点均为关键工作应为关键线路。

④单代号网络计划中，所有工作的时间间隔均为零的线路应为关键线路。

⑤关键工作只能在关键线路上，关键工作不可在非关键线路上。

⑥关键线路不可经过虚箭线。

⑦单代号网络计划中总时差为零且工作时间间隔为零的线路是关键线路。
