网络计划是在网络图上加注工作的时间参数而编成的进度计划。以箭线及其两端节点的编号表示工作的双代号网络图是工程网络计划主要的形式。

1、基本构成

双代号网络图的基本符号是圆圈、箭线及编号。

圆圈表示节点，圆圈内的数字表示节点编号，节点表示某项工作开始或结束的瞬间。

箭线表示一项工作，箭线下方的数字表示某项工作的持续时间。箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束。箭线长度并不表示该工作所占用时间的长短。箭线可以画成直线、折线和斜线。必要时，也可以画成曲线。但应以水平直线为主。箭线水平投影的方向应自左向右，表示工作进行的方向。

因此，除了虚工作，一般箭线均不宜画成垂直线。节点编号的顺序是：箭尾节点编号在前，箭头节点编号在后；凡是箭尾节点未编号，箭头节点不能编号。

2、虚工作

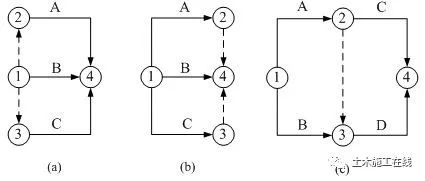

双代号网络图中，虚箭线的功能主要是用以正确表达相关工作的逻辑关系。它不消耗资源，持续时间为零，所以又称为虚工作。例如，从一个节点开始到另一个节点结束的若干项平行的工作，就需要用增加虚箭线的办法，如图(a)和(b)。又如，有四项工作，A、B同时开始，C、D同时结束，D在A、B均完成后才进行，C仅在A后进行，增加一个虚箭线就能正确表达相关工作的逻辑关系，如图(c)。在这个例子中，虚箭线联系A和D，隔断B和C。为使网络图简洁，网络图中不宜有多余的虚箭线。

3、逻辑关系

工作之间的逻辑关系包括工艺关系和组织关系。工艺关系是指生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的的先后顺序关系。例如，建筑工程施工时，先做基础，后做主体；先做结构，后做装修。这些顺序是不能随意改变的。组织关系是指工作之间犹豫组织安排需要或资源(劳动力、原材料、施工机具等)调配需要而规定的先后顺序关系。例如，建筑群中各个建筑物的开工顺序的先后；施工对象的分段流水作业等。这些顺序可以根据具体情况，按安全、经济、高效的原则统筹安排。

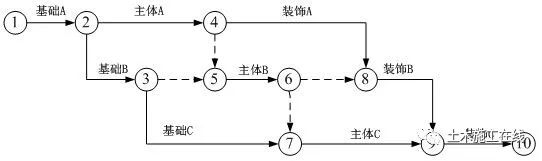

实际上，在编制网络计划时，还应该考虑各项空间位置上的关系。当某两项工作从空间位置上看毫无关联时，即应从逻辑关系上将其断开。如将A、B、C三栋楼分成基础、主体、装饰三个施工过程按序施工，则A栋的主体与C栋的基础在空间上没有关系，应用虚工作3-5将其断开，同理，装饰A与主体C没有空间上的关系，故应用虚工作6-8将其断开，如图。无论工艺关系还是组织关系，在网络图中均表现为工作进行的先后顺序。

4、绘图规则

(1)双代号网络图应正确表达工作之间已定的逻辑关系。

(2)双代号网络图中，不得出现回路。

(3)双代号网络图中，不得出现带双向箭头或无箭头的连线。

(4)双代号网络图中，不得出现没有箭头节点或没有箭尾节点的箭线。

(5)当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，对起点节点和终点节点可使用母线法绘图。

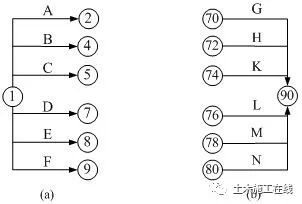

双代号网络图必须正确表达已定的逻辑关系，也就是工作计划的图象化与施工方案的实践性是一致的。这五条绘图规则就是保证网络图有向、有序，定义具有唯一性。如循环回路则会使计划工作无结果；两个节点间的连线出现双箭头或无箭头则工作顺序不明确；反之，任何箭线缺少一个节点，在网络图中都没有实际意义；在网络图中可采用母线法进行绘制。母线法即是经一条共用的垂直线段，将多条箭线引入或引出同一个节点，使图形简洁的绘图方法，母线法的应用见图。

(6)绘制网络图时，箭线不宜交叉；当交叉不可避免时，可用过桥法、断线法或指向法。

绘制网络图时，尽可能在构图时避免交叉。当交叉不可避免、且交叉少时，宜采用过桥法进行绘制。过桥法即是用过桥符号表示箭线交叉，避免引起混乱的绘图方法；当箭线交叉过多时宜使用指向法，见图。采用指向法时应注意节点编号指向的大小关系，保持箭尾节点的编号小于箭头节点的编号。为了避免出现箭尾节点的编号大于箭头节点的编号的情况，指向法一般只在网络图已编号后才用。

(7)双代号网络图中应只有一个起点节点；在不分期完成任务的网络图中，应只有一个终点节点；其他所有节点均应是中间节点。

双代号网络图是由许多条线路组成的、环环相套的封闭的图形。只允许有一个起点节点，该节点只有外向箭线，外向箭线即是从某个节点引出的箭线；只允许有一个终点节点，该节点只有内向箭线，内向箭线即是指向某个节点的箭线；而其他所有节点均是中间节点(既有内向箭线又有外向箭线的节点)。双代号网络图必须严格遵守这一条。

绘制网络图是编制网络计划的基础，作为以工程项目为对象编制的工程网络计划，还需要进行时间参数计算和应用。在工程项目计划实施过程中，工程网络计划应作为一个动态过程进行检查与调整，更好地进行工程项目管理。
