Connected system ID hash not found on target at expected base address

　　最近两个星期在用FPGA设计一个通信原理实验箱系统，整个系统也比较简单，包括一个通用的数字通信原理实验平台，个人在整个基础上加入了一个基于Nios II 的控制系统。这个控制系统主要用于波形的显示以及与服务器的通信。

　　昨天完成了整个系统的整合，今天打算利用Nios II eclipse编写一个简单的测试程序，用来测试底层硬件的工作是否正常，当我编辑完工程点击RUN AS Nios II hardware时，弹出“Run Configurations”对话框，提示“Connected system ID hash not found on target at expected base address”。

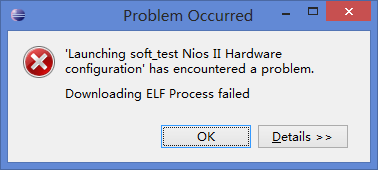

　　如果在“Run Configurations”中忽略ID检测继续RUN，在64%左右弹出如下对话框：

　　

　　在网上扒了几个小时，总结了一下网友们遇到的情况和解决方法：

　　1）　unused pin没有设置，可能会收到外部信号的干扰；设置未用引脚为As input tri-stated with weak pull-up.

　　2）　系统时钟信号没有约束，或者SDRAM等存储设备的时钟没有配置正确；

　　3）　系统复位信号没有连接外部复位开关；

　　4）   可能某些PIN分配了错误管脚；逐一检查设计PIN的分配。

      5）　SOPC系统中没有添加system ID组件。



　　按这个流程走了一遍，发现输入时钟信号的管脚分配错误！！！

　　修正后，重新编译工程。在Nios eclipse中重新生成BSP文件，再compile all。

　　再次运行，ID检测问题解决，但是出现如下新问题；

　　”Verify failed between address 0x20 and 0xA2D3“，根据这个信息，可以知道系统在地址0x20到0xA2D3这个区间内出现了问题。回到SOPC，查看这段地址空间属于SDRAM，所以可以初步判定是SDRAM的时钟信号出了问题。

　　检测SDRAM_CLK的输出情况，发现在配置PLL时SDRAM_CLK的时钟延时是-3215ps，配置时设置成了-3215deg，修改后，重新编译，一切正常~~~~~~

　　

小结：花了一天时间给自己的粗心买单了 。
