本文档详细记录了在HFSS设计中设置近场波源的具体步骤，包括从选择设计到完成近场波源配置的全过程。通过一系列的用户交互操作，如右键菜单选择、按钮点击等，展示了如何在特定的设计环境中正确地设置近场波源参数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

记录的步骤

此文件包含记录的所有步骤和信息以帮助你向其他人描述记录的步骤。

在共享此文件之前，应验证以下内容:

下面的步骤准确描述了记录过程。
以下信息或任何屏幕截图上没有你不希望其他人看到的内容。

除了你使用的函数和快捷键之外，不会记录你键入的密码或任何其他文本。

你可以执行以下操作:

查看记录的步骤
以幻灯片形式查看记录的步骤
查看其他详细信息

步骤

上一个下一个

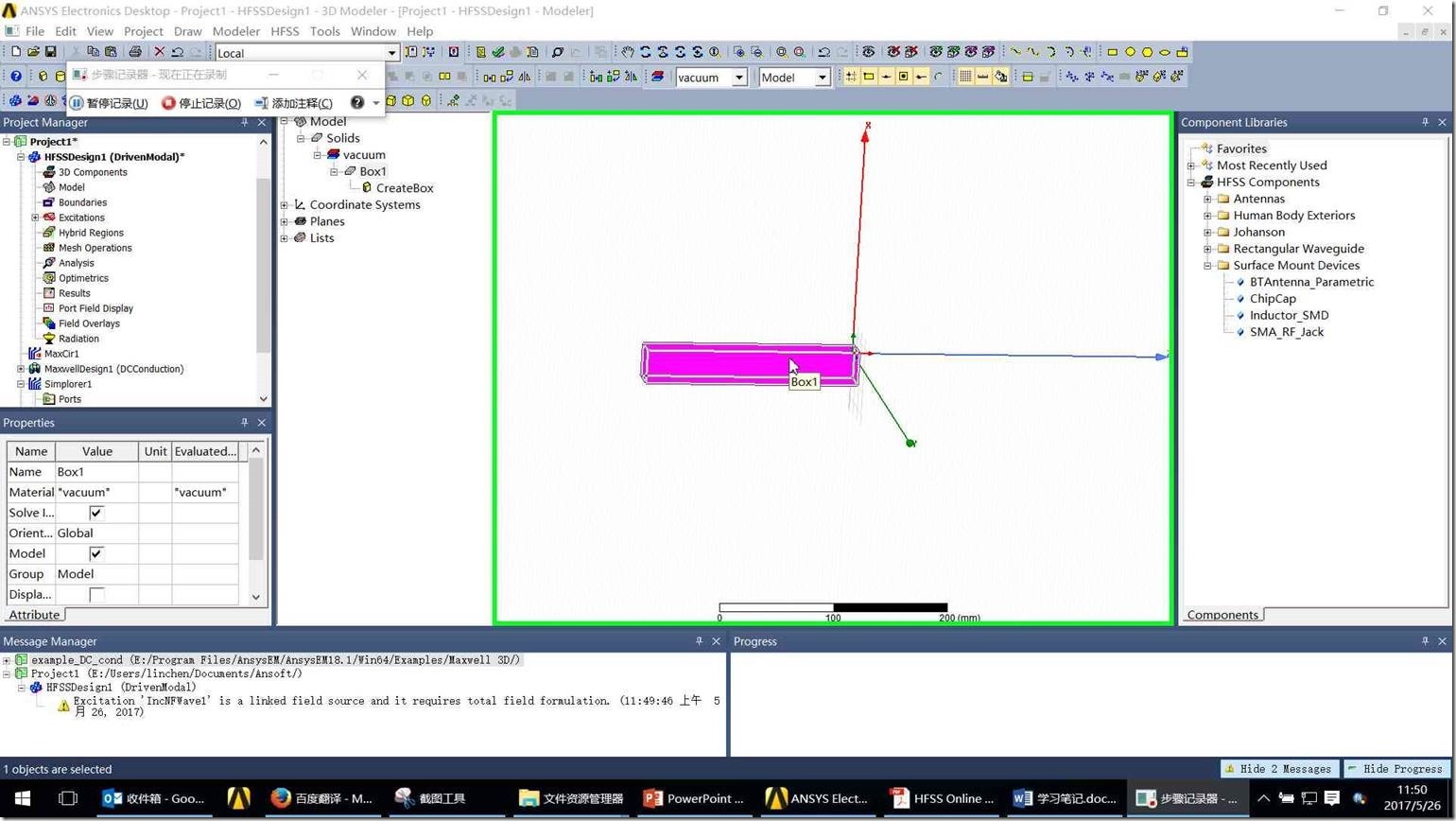

步骤 1: (‎2017/‎5/‎26 11:50:56) 用户在"Project1 - HFSSDesign1 - Modeler (窗口)"上右键单击(在"ANSYS Electronics Desktop - Project1 - HFSSDesign1 - 3D Modeler - [Project1 - HFSSDesign1 - Modeler]"中)

上一个下一个

步骤 2: (‎2017/‎5/‎26 11:51:03) 用户在"Near Field... (菜单项目)"上左键单击

上一个下一个

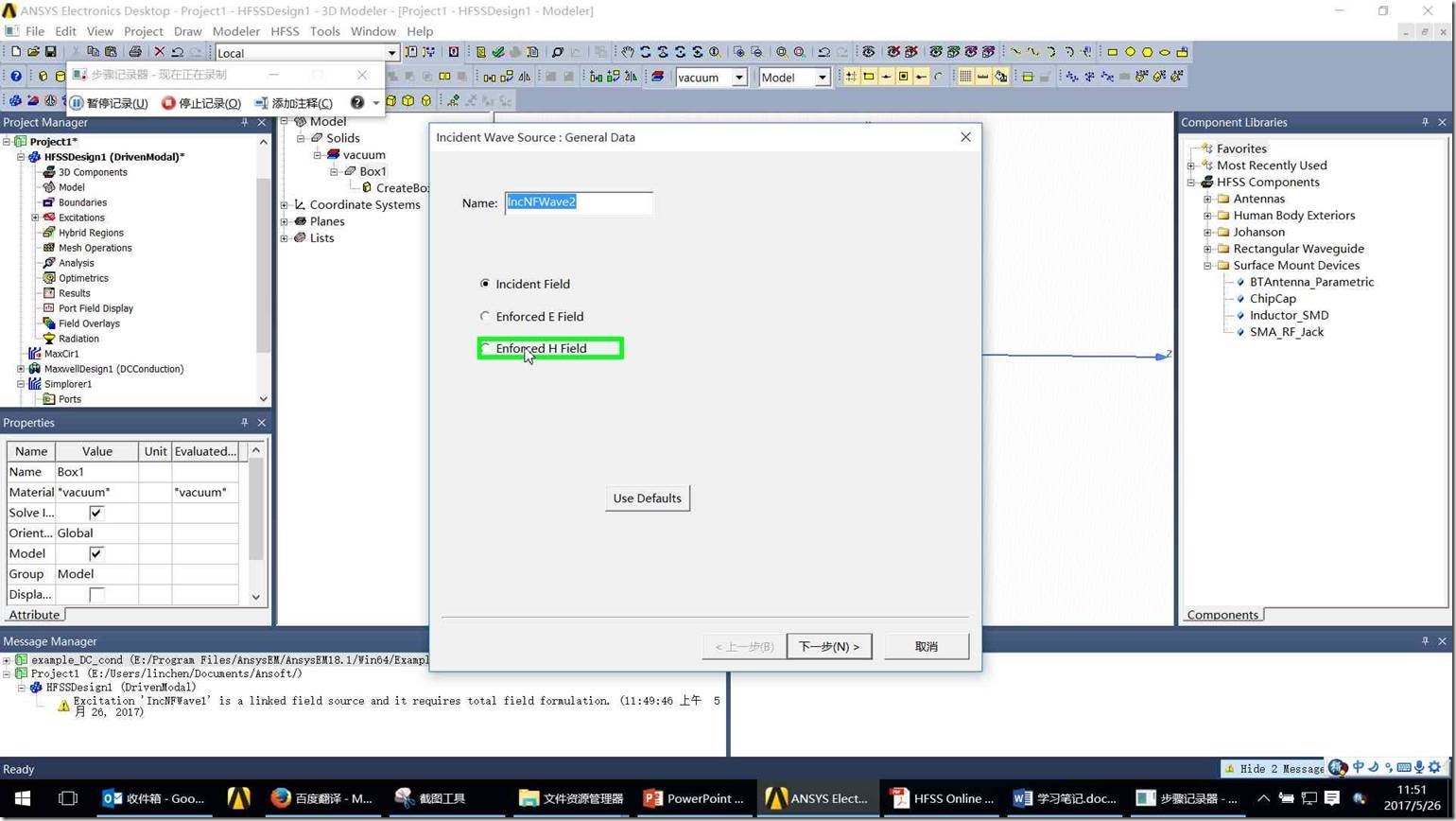

步骤 3: (‎2017/‎5/‎26 11:51:05) 用户在"Enforced H Field (单选按钮)"上左键单击(在"Incident Wave Source : General Data"中)

上一个下一个

步骤 4: (‎2017/‎5/‎26 11:51:06) 用户在"下一步(N) > (按钮)"上左键单击(在"Incident Wave Source : General Data"中)

上一个下一个

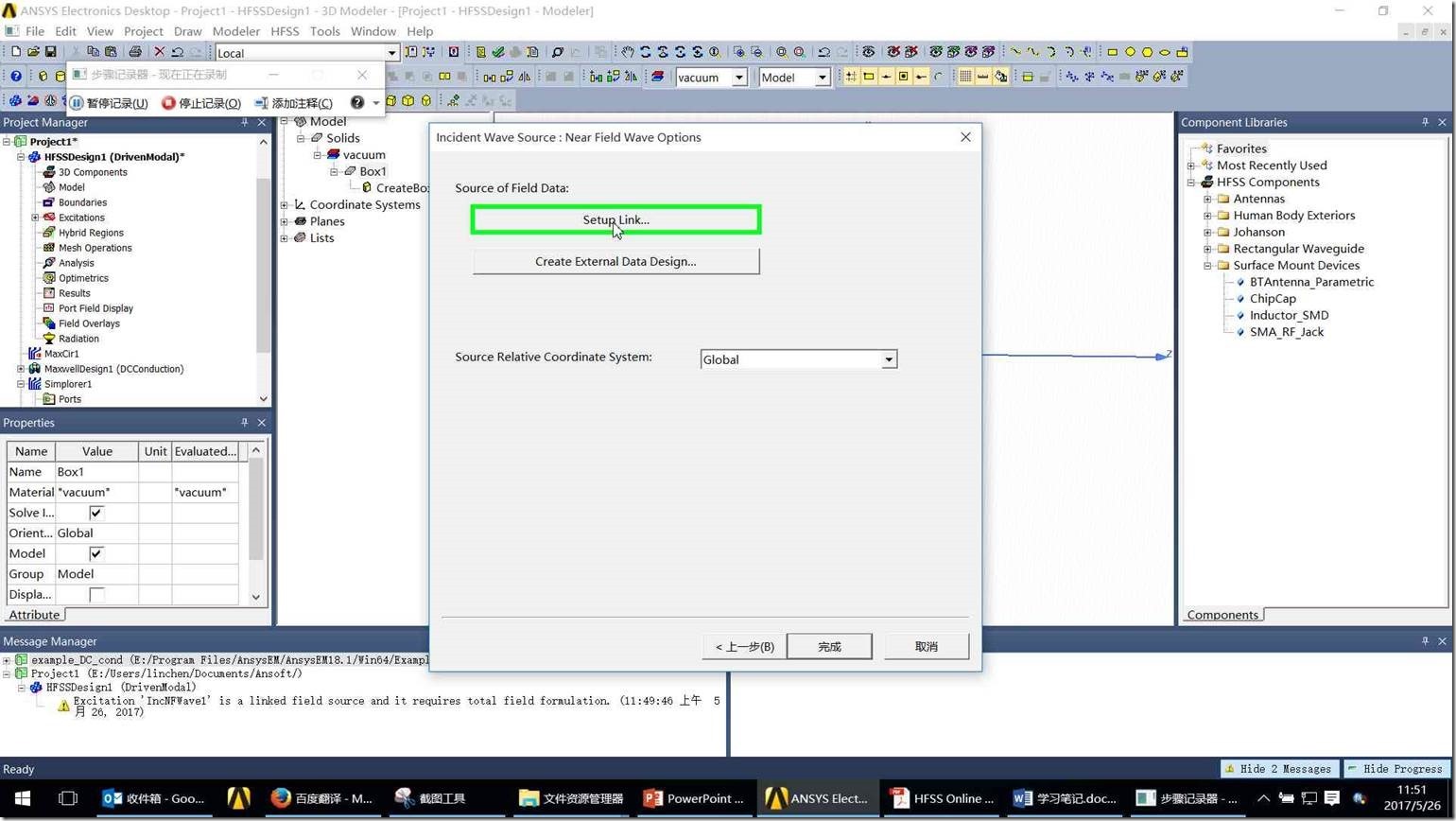

步骤 5: (‎2017/‎5/‎26 11:51:07) 用户在"Setup Link... (按钮)"上左键单击(在"Incident Wave Source : Near Field Wave Options"中)

上一个下一个

步骤 6: (‎2017/‎5/‎26 11:51:09) 用户在"打开 (按钮)"上左键单击(在"Setup Link"中)

上一个下一个

步骤 7: (‎2017/‎5/‎26 11:51:10) 用户在"Maxwell (列表项目)"上左键单击

上一个下一个

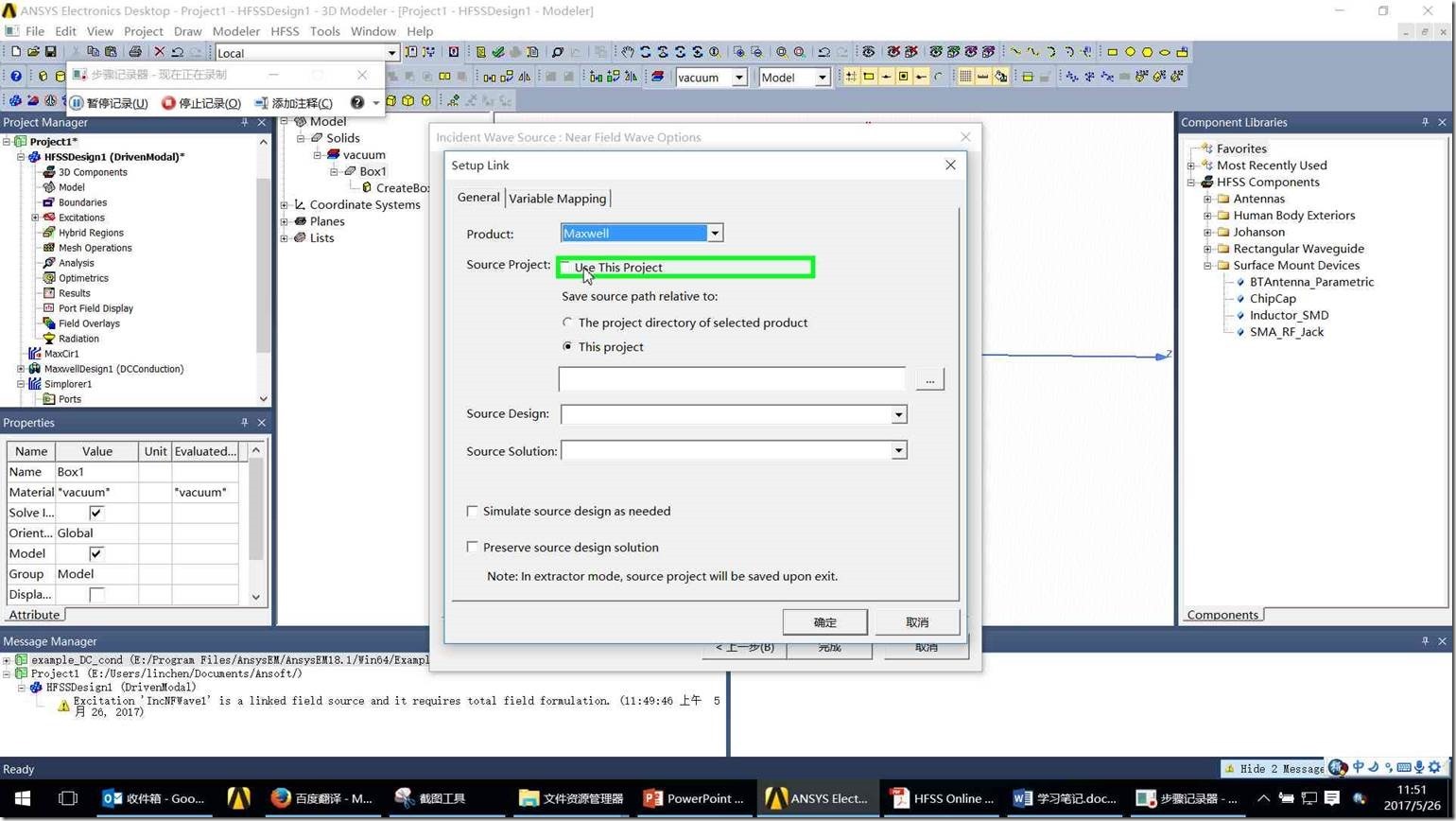

步骤 8: (‎2017/‎5/‎26 11:51:12) 用户在"Use This Project (复选框)"上左键单击(在"Setup Link"中)

上一个下一个

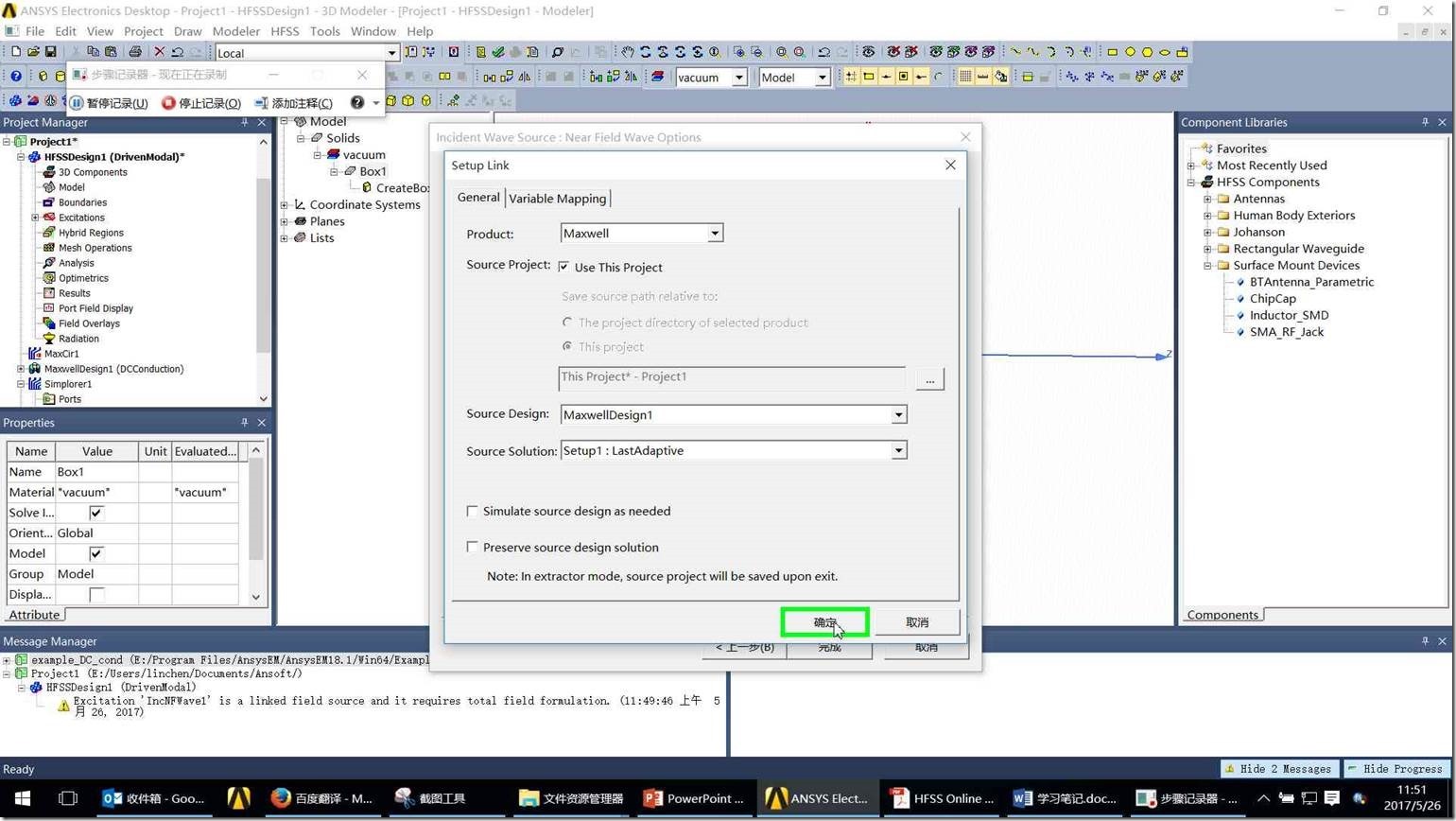

步骤 9: (‎2017/‎5/‎26 11:51:17) 用户在"确定 (按钮)"上左键单击(在"Setup Link"中)

上一个下一个

步骤 10: (‎2017/‎5/‎26 11:51:49) 用户在"完成 (按钮)"上左键单击(在"Incident Wave Source : Near Field Wave Options"中)
