简介：本项目旨在通过单片机编程技术，使用DAC0832芯片实现频率为1000Hz的锯齿波生成。项目内容包括DAC0832芯片的功能介绍，其工作原理，锯齿波的生成步骤，以及单片机编程与定时器的配置。通过理论与实践相结合，使学生和开发者能深入理解数字信号转换为模拟信号的过程，并实现准确控制。具体包括如何设置定时器中断，计算步长，以及编写中断服务程序等。项目还强调了编程时的注意事项，如选择定时器模式，配置单片机时钟，处理中断服务程序中的边界条件，以及考虑外部因素对精度的影响。本课程设计的目标是让学生能够通过实践理解并掌握DAC0832在单片机上的编程应用。 DAC编程锯齿波

1. DAC0832芯片介绍及工作原理

1.1 DAC0832芯片概述

DAC0832是一个8位双通道数字到模拟转换器（DAC），广泛用于需要精确控制模拟信号输出的应用场合。其低功耗、高速的特点，使其在音频应用、仪器校准和微处理器控制的设备中十分受欢迎。为了更好地应用DAC0832，我们需要深入了解其工作原理。

1.2 DAC0832的工作原理

DAC0832利用R-2R电阻网络将数字输入信号转换成模拟信号。当数字信号输入到芯片时，通过内部开关的控制，相应的电流被引导到输出端。这些电流通过外部运算放大器转换成电压，从而产生与数字信号成比例的模拟电压。DAC0832可以通过双线或三线接口进行控制，其灵活性和可靠性使之成为许多设计中的首选。

为了使读者对DAC0832的应用有一个初步的了解，下文将通过一个简单的例子来展示如何配置和使用DAC0832，包括其在实际项目中的应用，以及可能遇到的常见问题和解决方案。

例如，考虑以下基础步骤来使用DAC0832芯片：

初始化配置 ：首先，需要根据具体的应用场景，对DAC0832的控制线进行初始化配置。通常需要设置控制引脚，比如输出类型（电压或电流）、数据输入模式（双线或三线）等。
数据写入 ：通过数据线向DAC0832写入8位数字数据。数据位的高低电平决定输出电流的大小，进而在运算放大器的作用下转换成相应的模拟电压。
调试与优化 ：在初次使用时，开发者可能需要调试系统以确保精确度和稳定性。可能需要对参考电压进行调整，或优化运算放大器的参数以达到最佳性能。

通过这些步骤，开发者可以将DAC0832芯片有效地集成到他们的项目中，为特定应用提供精确的模拟信号。

2. 锯齿波生成方法

2.1 数字信号的锯齿波生成

锯齿波是电子音乐和信号处理中常见的波形之一，它包含从一个值线性增加到另一个值，然后瞬间下降回起始值的周期性变化。在数字信号处理中，锯齿波的生成可以通过算法实现，而不依赖于模拟电路。

2.1.1 锯齿波的基本概念和特点

锯齿波由于其线性上升和下降的特点，具有良好的对称性和周期性，使其在频谱分析中有独特的地位。它可以用来模拟真实世界中的周期性事件，如时钟信号等。此外，锯齿波在合成器中作为基础波形，可以与其他波形混音产生丰富的声音效果。

2.1.2 数字锯齿波生成的原理和方法

数字锯齿波生成通常是通过迭代方法来实现的，其核心思想是将一个数值在每次周期性更新时递增一个固定步长，直到达到设定的最大值，然后将这个值重置为初始值，并重新开始递增过程。

下面是用C语言实现数字锯齿波的一个简单示例代码：

#include <stdio.h>

#define MAX_VALUE 255 // 锯齿波的最大值
#define STEP 1        // 每次递增的步长

int main() {
    int sawtooth = 0; // 初始化锯齿波的起始值
    for(int i = 0; i < 256; i++) { // 模拟锯齿波的一个周期
        sawtooth += STEP;
        if(sawtooth > MAX_VALUE) {
            sawtooth = 0; // 超过最大值则重置为起始值
        }
        printf("锯齿波值: %d\n", sawtooth);
    }
    return 0;
}

这段代码简单地说明了锯齿波的生成过程：通过不断递增数值并检测是否超出最大值来完成周期性的锯齿波生成。在实际应用中，可以通过改变 STEP 的值来调整锯齿波的斜率，或者修改重置逻辑来改变波形的形状。

2.2 模拟信号的锯齿波生成

模拟锯齿波的生成通常需要特定的硬件电路，如RC积分电路和多谐振荡器。本小节将重点介绍模拟锯齿波生成的原理和方法，以及它们的优缺点。

2.2.1 模拟锯齿波生成的原理和方法

模拟锯齿波生成通常是通过一个积分器电路来实现的，这个电路可以将方波信号转换成锯齿波信号。方波输入到积分器，因为积分器的特性，输出会是一个斜坡信号，即锯齿波。

一个典型的积分器电路由一个运算放大器、一个电阻和一个电容组成。当方波输入时，电容器开始充电，其电压逐渐上升，形成一个上升的斜坡。当输入反相时，电容器放电，电压下降，形成下降的斜坡。

2.2.2 模拟锯齿波生成的优缺点分析

模拟锯齿波生成的优点在于其可以提供连续的模拟信号输出，容易与模拟电路集成，且在特定应用场合能够提供较低的延迟和较好的精度。

但是模拟锯齿波生成也有一些缺点，比如需要使用额外的硬件电路，增加了成本和复杂度；模拟信号容易受到温度、电源噪声和其他环境因素的影响，导致波形质量下降；频率范围和精确度受到电路组件的限制。

表 2-1 展示了数字与模拟锯齿波生成方法的对比：

| 特性 | 数字锯齿波生成 | 模拟锯齿波生成 | |-------------|--------------------------|---------------------------| | 成本 | 低 | 高 | | 实现复杂度 | 简单 | 复杂 | | 稳定性 | 高 | 受环境影响较大 | | 频率范围和精度 | 受处理器和算法限制 | 受硬件电路限制 | | 集成性 | 易于集成 | 需要外部模拟电路 |

在实际的系统设计中，选择合适的锯齿波生成方法需要综合考虑成本、性能和应用需求等因素。数字方法通常用于需要精确控制和可编程性的场合，而模拟方法在对信号传输速度有严格要求的场合更具优势。

下文待续...

3. 单片机定时器配置与编程

3.1 单片机定时器的基本概念和特性

3.1.1 定时器的工作原理

在单片机中，定时器是一种基本而重要的计时工具，能够以设定的时钟频率周期性地产生中断或者计数。它的核心是计数器，通过从一个初始值计数到最大值，然后回滚到初始值的过程，产生周期性的中断信号，或者计数一定的时间间隔。在不同单片机型号中，定时器可以有不同的模式和功能，如定时器模式、计数器模式、PWM模式等。

3.1.2 定时器的分类和选择

定时器通常分为普通定时器和高级定时器。普通定时器通常用于简单的定时任务，而高级定时器则可能具有更多的功能，如支持多种输入和输出通道、更多的中断源等。在选择定时器时，需要根据具体的应用场景和需求，考虑定时器的精度、计数范围、中断特性等因素。例如，在需要较高精度定时或计数时，可能会选择支持16位或更高位数的定时器。

3.2 单片机定时器的配置和编程

3.2.1 定时器的配置方法

在配置定时器之前，首先需要理解所使用的单片机的定时器模块结构。以常见的8051单片机为例，其定时器可以通过特定的SFR（Special Function Register）进行配置。

以下是一个简单的配置示例，用于设置8051单片机的定时器0为模式1（16位定时器模式）：

#include <REGX51.H>

void Timer0_Init() {
    TMOD &= 0xF0;   // 清除T0的控制位
    TMOD |= 0x01;   // 设置定时器0为模式1
    TH0 = 0xFC;     // 设置定时器初值
    TL0 = 0x66;     // 设置定时器初值
    ET0 = 1;        // 开启定时器0中断
    TR0 = 1;        // 启动定时器0
}

void main() {
    Timer0_Init();  // 初始化定时器
    EA = 1;         // 开启全局中断
    while(1) {
        // 主循环，执行其他任务
    }
}

// 定时器中断服务程序
void Timer0_ISR() interrupt 1 {
    // 重新加载定时器初值
    TH0 = 0xFC;
    TL0 = 0x66;
    // 执行定时器中断的相关任务
}

在此代码块中，定时器0被初始化为模式1，即16位定时器模式。TH0和TL0寄存器被设置为初值，决定了定时器溢出的时间间隔。ET0和EA分别表示定时器0中断使能和全局中断使能。

3.2.2 定时器的编程技巧和示例

定时器编程的一个重要技巧是准确设置初值。为了达到设定的时间间隔，需要根据单片机的时钟频率计算出定时器的初值。下面是一个计算定时器初值的公式，假设单片机时钟频率为 FOSC ，定时器溢出时间间隔为 T ，定时器是16位计数器：

初值 = 65536 - (T * FOSC) / 12

这个公式考虑到了8051单片机的12分频器，如果使用的单片机不同，可能需要调整分频参数。

除了初始化和配置外，定时器的编程还涉及中断服务程序（ISR）的设计。ISR中通常包含重新加载定时器初值、处理定时事件、更新变量、触发事件等操作。编写ISR时，需要确保其尽可能短小高效，避免影响系统性能。

表格是一种非常适合用于展示定时器配置参数的格式。以下是一个8051单片机定时器配置参数表的例子：

| 参数名 | 符号 | 描述 | 范围 | 设置示例 | | --- | --- | --- | --- | --- | | 定时器模式 | TMOD | 定时器工作模式 | 00-03 | 0x01（模式1）| | 定时器初值高 | TH0 | 定时器高8位初值 | 00-FF | 0xFC | | 定时器初值低 | TL0 | 定时器低8位初值 | 00-FF | 0x66 | | 定时器中断使能 | ET0 | 定时器0中断使能位 | 0/1 | 1 | | 定时器运行控制 | TR0 | 定时器0启动/停止位 | 0/1 | 1 |

通过以上的配置方法和编程技巧，可以有效地利用单片机的定时器功能，完成从简单的定时任务到复杂的定时控制的各种应用。

4. 定时器中断管理

4.1 定时器中断的基本概念和特性

4.1.1 中断的定义和原理

中断是一种用于提高处理器效率的机制，它允许处理器响应外部或内部事件，并在执行主程序流程时进行临时性的切换。当中断发生时，处理器保存当前的状态和程序计数器（PC）值，并跳转到预先设定的中断服务程序（ISR）执行，完成必要的处理后，再返回到中断发生前的程序继续执行。

中断通常由硬件信号触发，例如，来自I/O设备的完成信号，或者是内部定时器溢出。处理器响应中断的方式由特定的中断优先级决定，确保关键任务能够得到及时处理。

4.1.2 定时器中断的分类和选择

定时器中断是基于系统定时器的事件中断。它们通常用于周期性地执行任务，比如时钟更新、任务调度等。根据应用场景的不同，定时器中断可以分为单次中断和周期性中断。

单次中断通常用于执行一次性的定时任务，而周期性中断则按照预定的时间间隔重复触发。在选择定时器中断时，需要考虑中断的响应时间、精度以及对系统性能的影响。

4.2 定时器中断的管理和优化

4.2.1 定时器中断的管理方法

管理定时器中断涉及多个层面，包括中断向量的设置、中断优先级的配置、以及中断服务程序的编写。首先，中断向量是中断处理的入口地址，需要正确配置以确保中断能够触发正确的处理程序。

其次，中断优先级的设置决定了中断请求的响应顺序，特别是在有多个中断源的复杂系统中。高优先级的中断可以打断低优先级中断的服务程序，这对于实时性要求较高的任务至关重要。

4.2.2 定时器中断的性能优化

为了优化定时器中断的性能，需要考虑减少中断服务程序的执行时间、优化中断的调度策略以及减少中断服务程序中不必要的上下文切换。例如，可以通过在中断服务程序中仅处理必须立即执行的任务，而将其他较长时间运行的任务移至后台处理。

此外，利用中断嵌套可以提高系统对多重中断源的响应能力，但同时也需要合理配置优先级以防止某些低优先级任务长时间得不到处理。

定时器中断示例代码

以下是一个使用C语言编写的定时器中断的示例代码，它演示了如何在一个基于通用微控制器的系统中配置和使用定时器中断。

#include <stdio.h>
#include <stdint.h>

// 假设系统提供以下宏定义用于操作定时器
#define TIMER_CONTROL_REG     (*((volatile uint32_t*)0x***))
#define TIMER_INTERRUPT_ENABLE  (1 << 0)
#define TIMER_INTERRUPT_FLAG   (1 << 1)

// 中断服务程序原型声明
void Timer0_ISR(void);

// 主程序初始化定时器并启用中断
int main(void) {
    // 配置定时器控制寄存器
    TIMER_CONTROL_REG = 0x03; // 启用定时器中断

    // 全局启用中断（假设的函数，依赖于具体硬件）
    __enable_interrupt();

    // 主循环
    while(1) {
        // 主程序工作
    }

    return 0;
}

// 定时器中断服务程序实现
void Timer0_ISR(void) {
    // 清除中断标志位（假设的函数，依赖于具体硬件）
    TIMER_CONTROL_REG &= ~TIMER_INTERRUPT_FLAG;

    // 执行周期性任务
    // ...
}

在本示例中，定时器中断服务程序 Timer0_ISR 被定义为一个全局函数，当中断被触发时由硬件自动调用。在实际硬件平台中，具体的寄存器和操作可能会有所不同，但基本的配置和管理方法是类似的。注意，当中断服务程序被调用时，通常需要尽快完成处理并返回，以避免影响系统的实时性能。

代码逻辑逐行分析

#include <stdio.h> 和 #include <stdint.h> ：包含了标准输入输出和标准整数类型的头文件，这些是编写C语言代码中常用的基础库。
#define TIMER_CONTROL_REG (*((volatile uint32_t*)0x***)) ：定义了一个宏，通过指针转换和强制类型转换的方式，将内存地址 0x*** 处的值映射为一个可读写的32位无符号整型变量。这是操作特定硬件寄存器的常用技术。
TIMER_CONTROL_REG = 0x03; ：将定时器控制寄存器设置为 0x03 ，通常 0x03 的二进制表示为 *** ，表示启用定时器中断。
__enable_interrupt(); ：这是一个假设的宏，用于全局启用中断。在不同的硬件平台上，启用中断的具体函数会有所不同。

代码中省略了具体的硬件细节，因为这些细节取决于所使用的微控制器或处理器。然而，代码逻辑提供了一个清晰的流程，说明了如何在软件层面上配置和使用定时器中断。

定时器中断管理表格

| 中断管理要素 | 描述 | 示例代码中的实现 | | ------------ | --- | ---------------- | | 中断向量设置 | 设置中断向量以指向正确处理中断的函数 | 通过函数指针 Timer0_ISR | | 中断使能配置 | 配置寄存器以启用定时器中断 | TIMER_CONTROL_REG = 0x03; | | 中断优先级设置 | 配置中断优先级以满足特定的需求 | 示例未展示，依赖具体硬件平台 | | 中断服务程序 | 定义并实现中断处理函数 | void Timer0_ISR(void); | | 中断处理策略 | 实现快速中断处理及可能的中断嵌套 | 中断服务程序中处理任务 |

本章节通过定义、原理讲解、优化策略和代码示例，详细阐述了定时器中断的管理和优化方法。通过这一章节的学习，读者应当能够掌握定时器中断的基本概念、如何进行有效管理，并能够编写简单的中断服务程序。在实际应用中，还需根据具体硬件手册进行相应的调整和优化。

5. 编程注意事项和调试技巧

5.1 编程注意事项

5.1.1 编程中的常见问题和解决方法

在编程过程中，无论是初学者还是经验丰富的开发者，都会遇到各种各样的问题。常见的问题可能包括逻辑错误、语法错误、性能瓶颈等。为了有效地解决这些问题，程序员需要具备一套系统的调试和优化策略。

逻辑错误

逻辑错误是最难追踪的错误之一，因为它不会导致程序崩溃，而是产生不符合预期的结果。解决逻辑错误的首要步骤是确保对需求有充分的理解，并在编写代码之前详细规划算法。一旦发现逻辑错误，可以使用断点调试和打印输出变量值的方法来逐步追踪代码执行流程。

语法错误

语法错误通常是由于编程时的疏忽造成的，如拼写错误、遗漏的符号、不匹配的括号等。大多数集成开发环境（IDE）都有代码高亮和错误检测功能，可以帮助程序员快速定位这些问题。此外，阅读错误提示信息，并检查编译器或解释器的错误报告，可以极大地加快解决问题的速度。

性能瓶颈

性能瓶颈通常是由于算法效率低下或资源使用不当造成的。解决这类问题可以采用多种方法，如算法优化、使用更高效的数据结构、减少不必要的计算、并行处理等。在遇到性能问题时，利用性能分析工具来识别瓶颈所在是至关重要的。

5.1.2 编程的优化策略和技巧

在编写代码时，遵循一些优化策略和技巧可以帮助提高程序的性能、可读性和可维护性。

代码重构

重构是优化代码结构而不改变其功能的过程。这包括消除重复代码、简化复杂的条件判断、提取有用的函数或方法、确保代码的DRY（Don't Repeat Yourself）原则。重构可以提高代码的可读性和可维护性。

代码复用

代码复用是提高开发效率的有效手段。开发者可以通过编写可复用的模块、函数和类来减少工作量。在设计阶段考虑复用性，可以大大减少后期维护的成本。

性能分析

在进行性能优化之前，首先需要找出性能瓶颈。这通常需要使用性能分析工具来检测代码中的热点，即那些最耗时的操作。掌握这些工具的使用，了解如何解读性能分析报告，对于编写高性能代码至关重要。

5.2 调试技巧

5.2.1 程序的调试方法和技巧

调试是开发过程中不可或缺的一部分。良好的调试技巧可以帮助开发者更快地定位问题，并找到解决方案。

使用调试器

现代IDE通常集成了强大的调试工具，允许开发者设置断点、单步执行代码、查看变量值等。使用这些工具可以帮助开发者观察程序在运行时的状态，从而更容易地发现和解决问题。

打印调试

尽管打印调试被认为是一种原始的调试方法，但它简单有效，尤其适合快速检查程序在运行时的行为。可以打印关键变量的值、程序的执行路径等信息。

单元测试

单元测试是一种测试策略，它允许开发者对程序中的最小可测试部分（通常是函数或方法）进行验证。编写和运行单元测试可以帮助开发者确保代码的每个部分按预期工作，同时也有助于代码重构后的正确性验证。

5.2.2 常见错误的分析和解决方法

在编程过程中，一些错误是常见的，了解这些错误的原因和解决方法对于开发者来说非常重要。

空指针异常

空指针异常是Java等语言中最常见的运行时异常之一。它通常发生在尝试通过一个未初始化或已经被设置为null的指针进行操作时。解决这类问题的方法是在使用指针之前进行null检查，确保在进行任何操作之前指针已经被正确地初始化。

内存泄漏

内存泄漏是C/C++等语言中常见的问题，它发生在程序不再需要某块内存时未能正确释放。这会导致应用程序使用的内存量随时间增长，最终耗尽系统内存。解决内存泄漏问题通常需要仔细检查代码，确保所有分配的内存最终都被释放。

死锁

死锁是多个进程或线程在相互等待对方释放资源时发生的一种情况。在多线程编程中，正确管理锁和同步机制是避免死锁的关键。设计时应尽量减少锁的范围，并采用超时机制来避免死锁的发生。

在本章中，我们深入探讨了编程和调试中的注意事项和技巧，为开发者提供了一系列工具和方法来提高代码质量，并有效解决开发过程中遇到的问题。通过理解和运用这些策略，开发者可以更加高效地完成任务，并编写出更加健壮、易于维护的代码。

6. 数字信号与模拟信号的转换

数字信号和模拟信号在电子工程领域内是两个基本概念，它们在信息传输和处理中扮演着极其重要的角色。本章节将深入探讨数字信号与模拟信号的基本概念和特性，以及它们之间的转换原理和方法。同时，本章会通过具体的应用实例，来展示这些转换在实际工程中的应用，并提出一些优化策略。

6.1 数字信号与模拟信号的基本概念和特性

6.1.1 数字信号与模拟信号的定义和区别

在电子通信和信号处理中，信号可以分为两大类：模拟信号和数字信号。

模拟信号是连续时间信号，其信号强度（如电压或电流）与时间的对应关系是连续的。这种信号能直观地反映自然界中的连续变化，例如声音波形、温度等。

数字信号则是一种离散时间信号，它通过一系列的数值来表示，这些数值通常由0和1的二进制数序组成。数字信号具有抗干扰性较强、易于存储和处理等优点。

这两者的区别主要表现在以下几个方面： - 连续性 ：模拟信号是连续的，而数字信号是离散的。 - 表示形式 ：模拟信号用连续变量表示，数字信号用二进制代码表示。 - 抗干扰能力 ：数字信号由于使用了错误检测和纠正机制，所以在传输过程中不易受干扰。 - 存储和处理 ：数字信号便于存储和处理，尤其是在现代计算机系统中。

6.1.2 数字信号与模拟信号的转换原理和方法

数字信号和模拟信号之间的转换主要通过两种设备实现：模数转换器（ADC）和数模转换器（DAC）。

模数转换器（ADC） 的原理： - 采样：将模拟信号按照一定的频率进行时间上的采样，这个频率应至少是信号中最高频率成分的两倍，以满足奈奎斯特定理。 - 量化：对采样得到的信号进行量化，即将连续值离散化为有限个值，通常以二进制形式表示。 - 编码：将量化后的值转化为二进制数字代码。

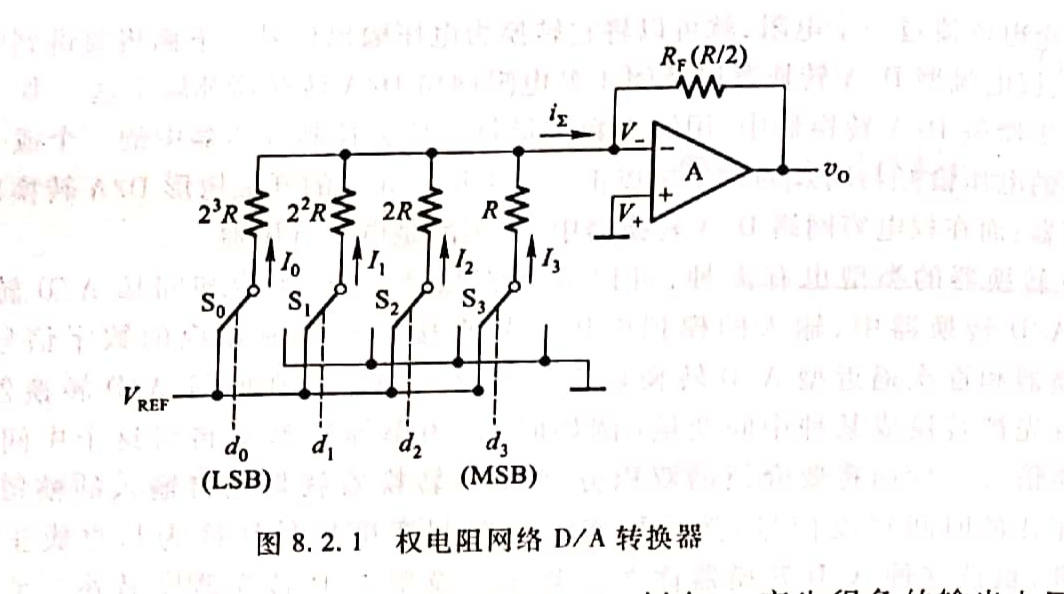

数模转换器（DAC） 的原理： - 解码：将输入的数字信号解码成模拟信号能理解的形式。 - 权重电流 ：根据解码后的二进制数据，产生相应的电流或电压，这些电流或电压与每个二进制位的权重成正比。 - 求和：将所有电流或电压求和，得到模拟信号输出。

6.2 数字信号与模拟信号的转换应用

6.2.1 数字信号与模拟信号的转换应用实例

数字信号与模拟信号的转换应用非常广泛，以下是一些实例：

声音信号处理 ： - 在音响设备中，声音信号最初是以模拟形式存在，通过ADC转换为数字信号以利用数字信号处理技术进行增强、编辑和存储。 - 通过DAC，数字音频信号又被转换回模拟信号，输出至扬声器或耳机。

医疗成像 ： - 医疗成像设备（如MRI、CT扫描）将人体内部图像转换为数字数据。 - 这些数字数据在处理和分析后，常通过DAC转换为模拟信号在监视器上显示，使得医生能够直观地进行诊断。

6.2.2 数字信号与模拟信号的转换应用的优化策略

在数字信号与模拟信号的转换应用中，优化策略的实施可以提高转换效率和信号质量。

提高转换精度 ： - 选择高精度的ADC和DAC，确保信号在转换过程中的准确性和分辨率。

降低量化噪声 ： - 应用更高级的量化技术，如过采样和噪声整形，以减少转换过程中产生的量化噪声。

优化采样率 ： - 根据奈奎斯特定理合理选择采样率，避免信号失真和混叠现象。

提高动态范围 ： - 选用具有较宽动态范围的ADC和DAC，以捕获和再现信号中的微弱细节。

通过以上实例和优化策略，我们可以看到数字信号与模拟信号之间的转换不仅在技术层面具有重要意义，而且在各种实际应用中，这些转换技术是不可或缺的。在未来，随着技术的不断进步，我们可以期待更加高效和精确的转换技术的出现。

7. 数字信号处理的优化方法和应用实例

7.1 数字信号处理优化的基本概念和重要性

数字信号处理（DSP）是利用数字技术对信号进行分析和处理，实现信号的滤波、压缩、编码等操作。优化数字信号处理不仅可以提升系统性能，还能减少资源消耗。

7.1.1 优化的目的和方向

优化的主要目的是提高处理效率，减少延迟，降低功耗，并提升信号的保真度。这通常涉及到算法优化、数据结构优化、处理器指令优化、内存使用优化等多个方面。

7.1.2 优化策略

常用的优化策略包括：

选择合适的算法实现，例如快速傅里叶变换（FFT）用于频域分析。
利用并行处理和向量化技术加快计算速度。
减少不必要的数据复制和内存访问。
对关键代码段进行剖析并针对性优化。

7.2 数字信号处理的优化技术案例

7.2.1 算法优化案例

FFT算法是一种常见的数字信号处理优化方法，它利用了信号的周期性和对称性减少计算量。对于一个N点的FFT，其计算复杂度由O(N^2)降低到O(NlogN)。

// FFT算法示例代码
void fft(complex double *x, int N) {
    if (N <= 1) return;
    complex double even[N/2], odd[N/2];
    for (int i = 0; i < N/2; i++) {
        even[i] = x[i*2];
        odd[i] = x[i*2 + 1];
    }
    fft(even, N/2);
    fft(odd, N/2);
    for (int k = 0; k < N/2; k++) {
        complex double t = polar(1.0, -2 * PI * k / N) * odd[k];
        x[k] = even[k] + t;
        x[k + N/2] = even[k] - t;
    }
}

7.2.2 硬件优化案例

使用特定的硬件指令集进行优化是一种常见方法。例如，在x86架构中使用SSE指令集可以加速浮点数的运算。

; 优化的汇编代码，使用SSE指令集加速计算
section .text
global _start

_start:
    ; 初始化SSE寄存器和数据
    ; 进行向量化的乘法操作
    ; 将结果存回内存
    ; 结束程序

7.2.3 软件优化案例

在软件层面，可以针对数据访问模式进行优化。例如，使用循环展开、缓存预取等技术减少循环执行时间。

// 循环展开的代码示例
for (int i = 0; i < N; i += 4) {
    process(data[i]);
    process(data[i+1]);
    process(data[i+2]);
    process(data[i+3]);
}

7.3 数字信号处理在实际应用中的优化实例

7.3.1 实际应用中的优化考虑

在实际应用中，优化需要综合考虑算法的复杂度、实时性要求、硬件的限制等因素。

7.3.2 应用实例

例如，在音频信号处理中，可以采用特定的滤波器设计来减少计算量，同时保持音质。这可能涉及设计频率响应合适的滤波器，并通过多级滤波器级联来减少滤波器的阶数。

// 滤波器设计的代码示例
void apply_filter(double *signal, double *filtered_signal, int length) {
    // 使用FIR或IIR滤波器处理信号
}

数字信号处理优化是一个持续的过程，需要根据应用的具体需求和环境不断进行调整和改进。通过综合运用各种优化技术，可以在保证功能的前提下提升系统性能。
