一．万用表的正确使用：
1、正确使用万用表

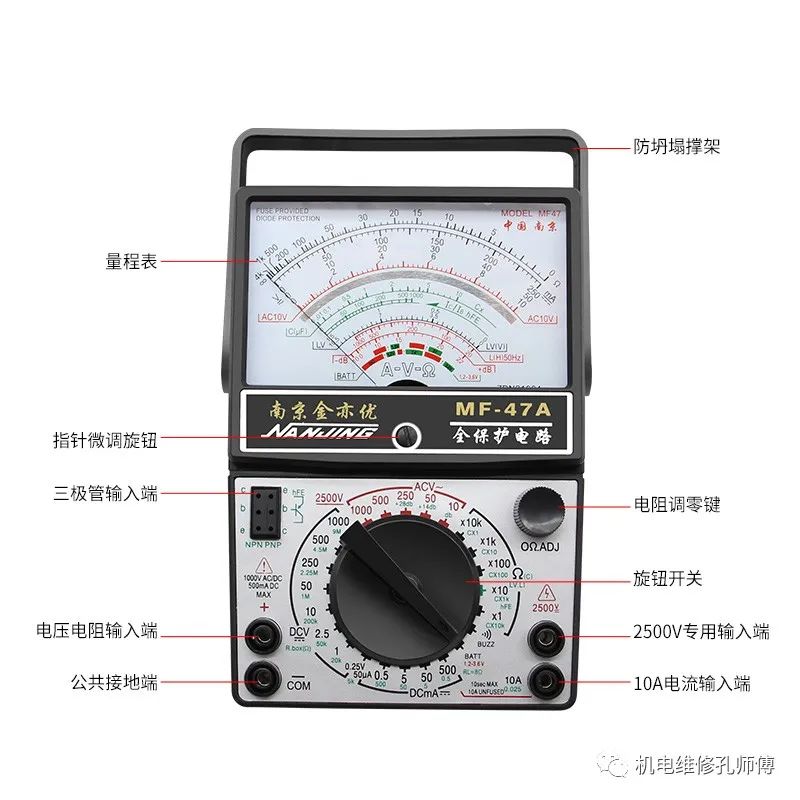

正确使用万用表，用前须熟悉表盘。两个零位调节器，轻轻旋动调零位。正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。合理选择量程档，测量读数才精确。看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。表内电池常检查，变质会漏电解液。用存仪表环境好，无振不潮磁场弱。

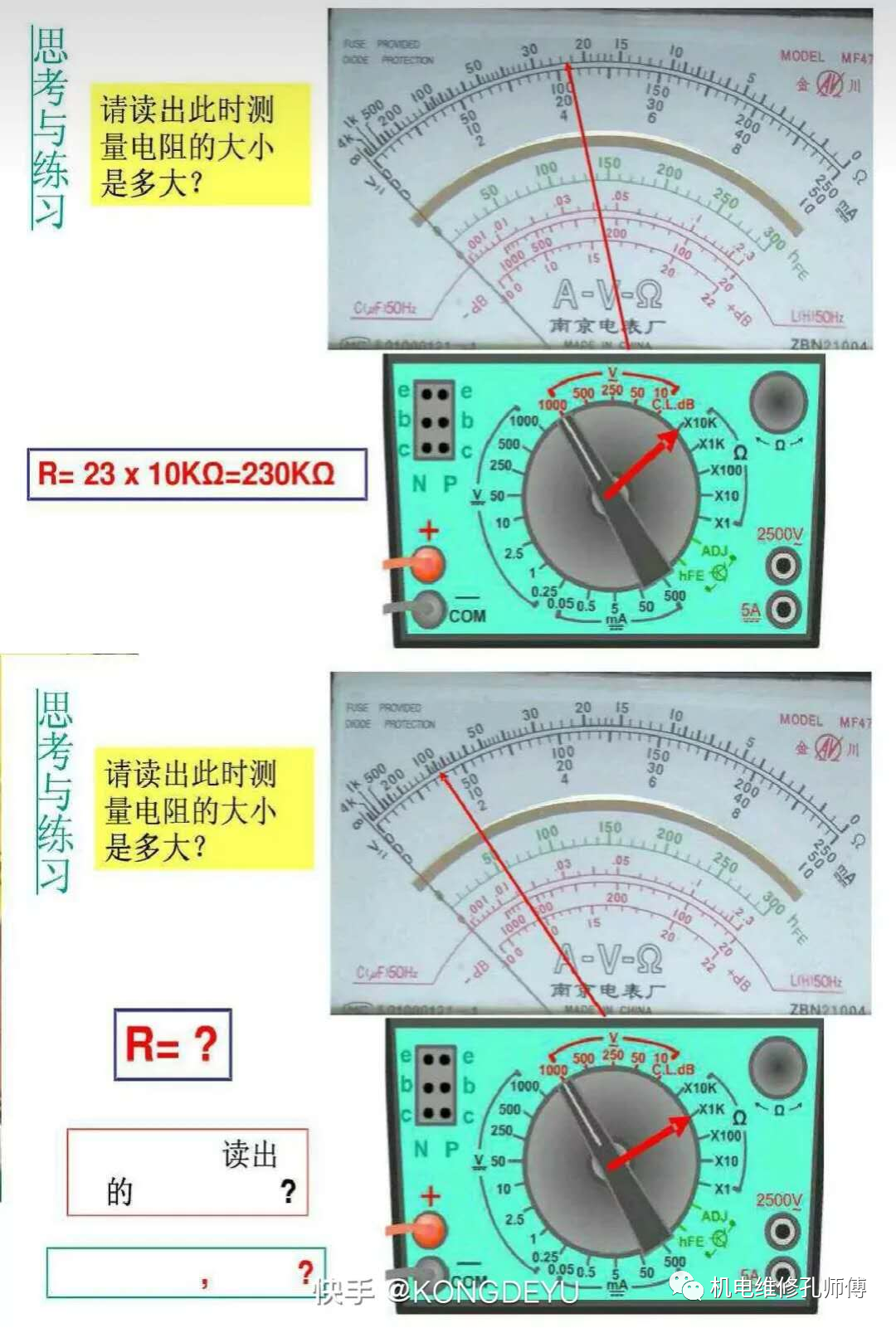

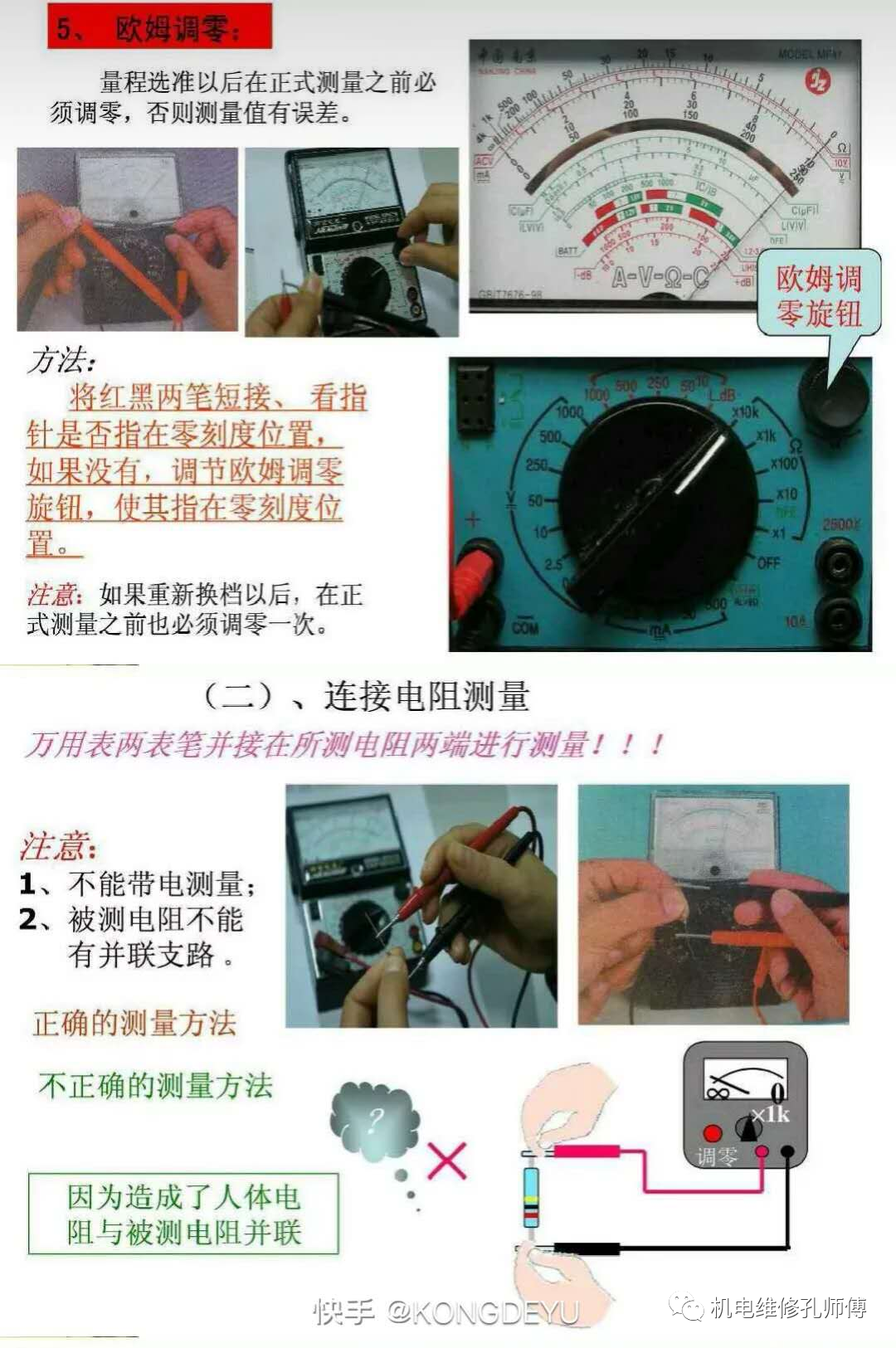

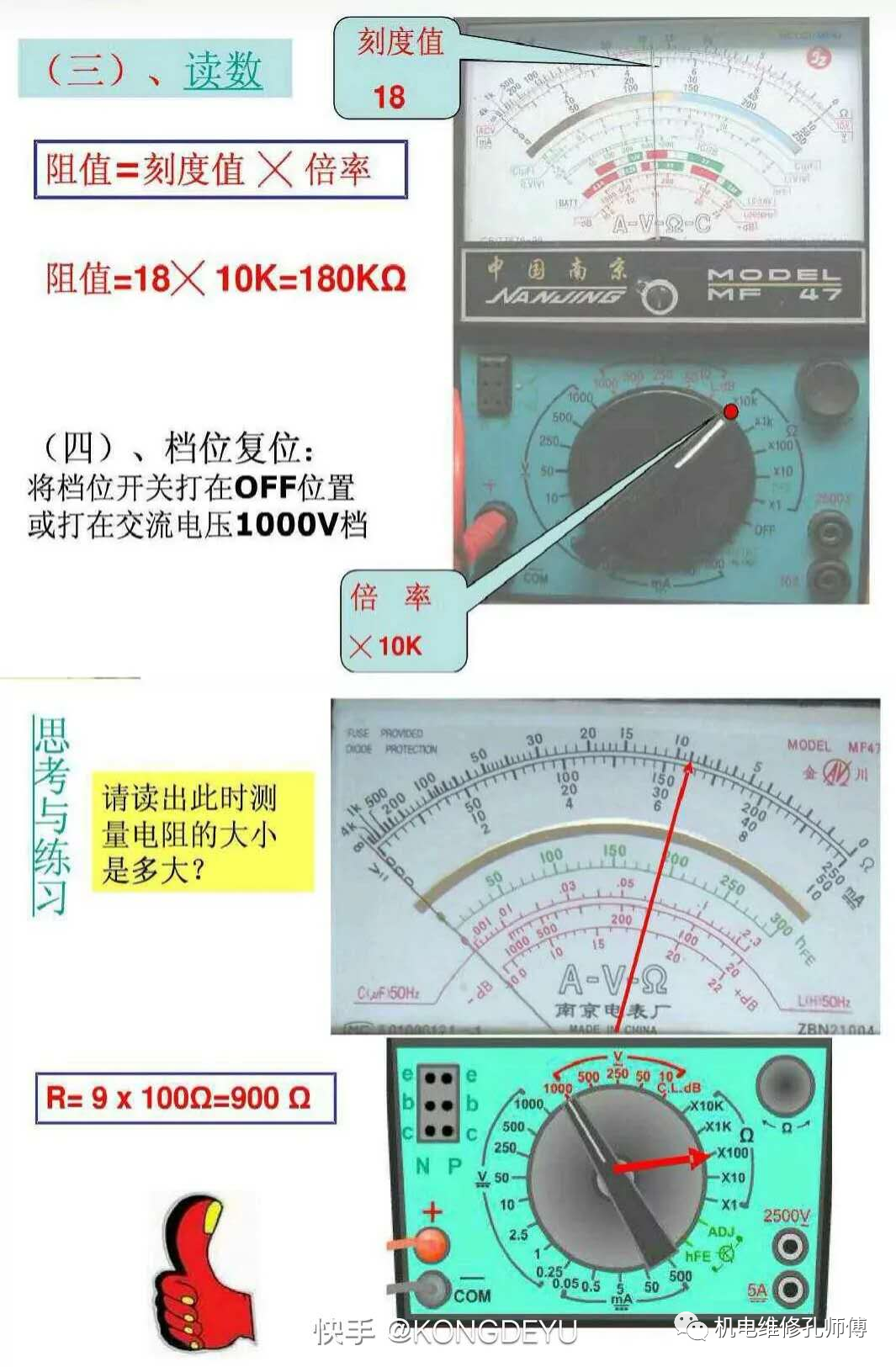

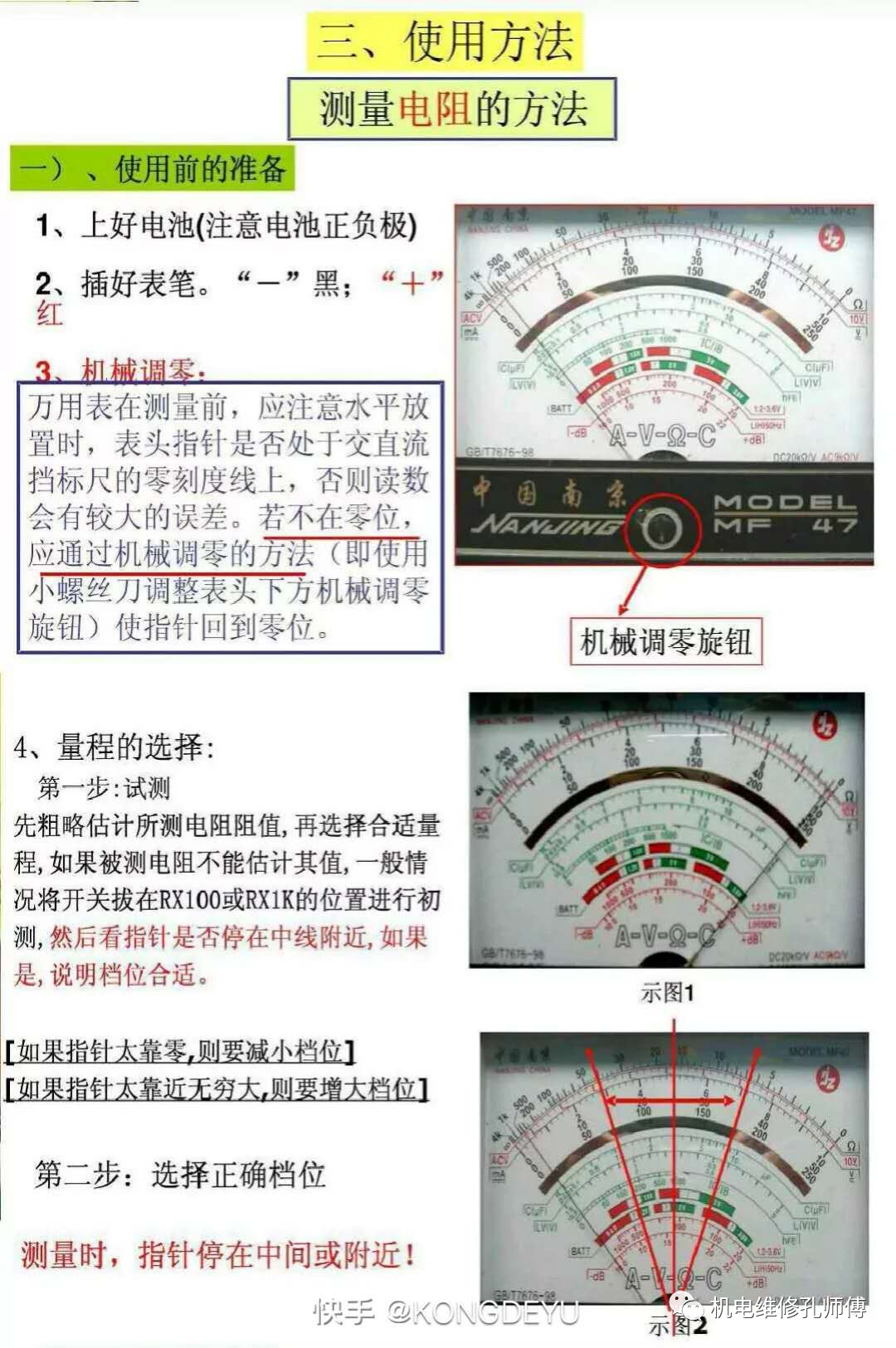

2、正确运用万用表的欧姆档
正确运用欧姆档，应知应会有八项。电池电压要富足，被测电路无电压。选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。笔尖测点接触良，测物笔端手不碰。测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。测量变压器绕组，手若碰触感麻电。

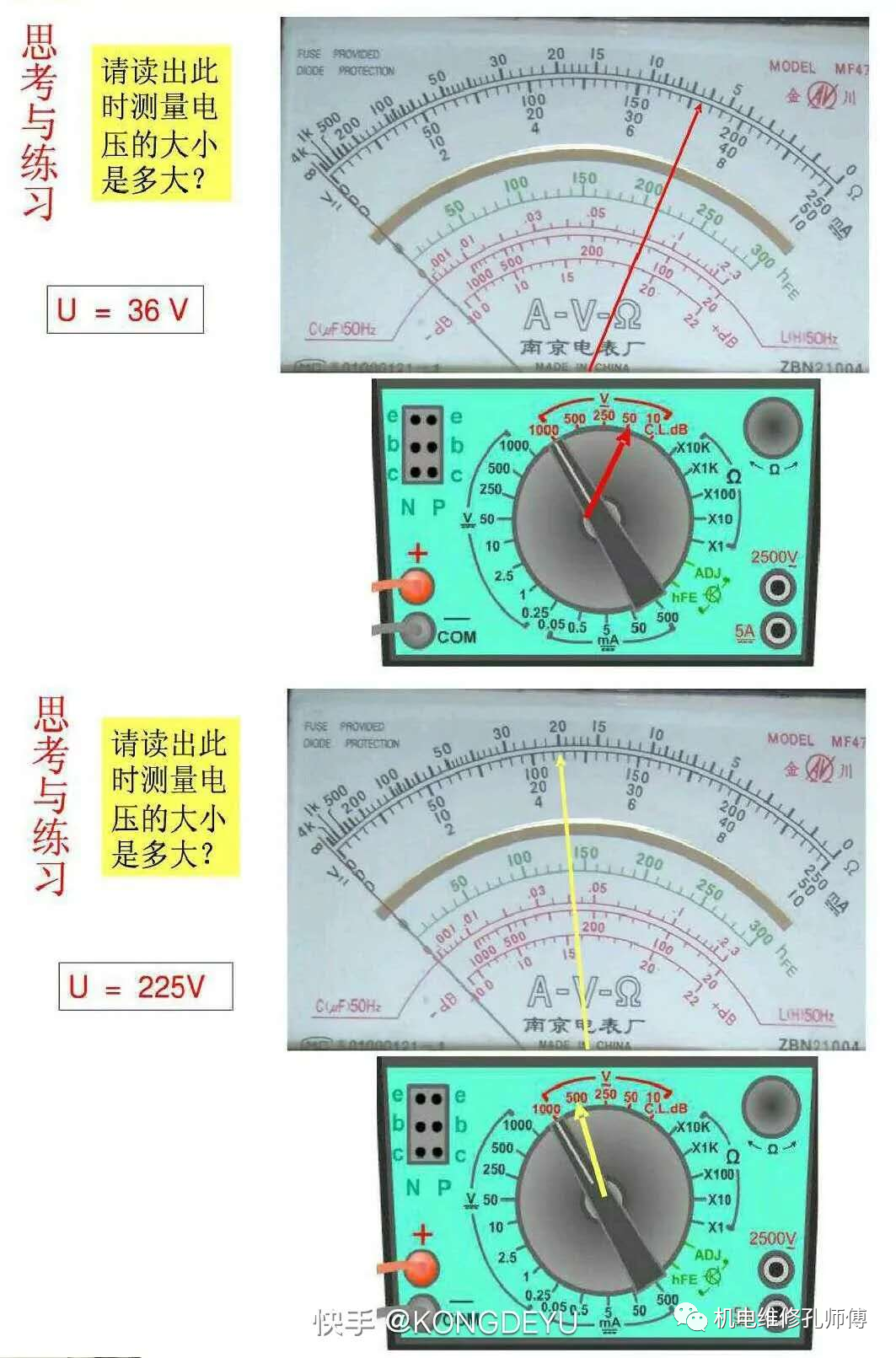

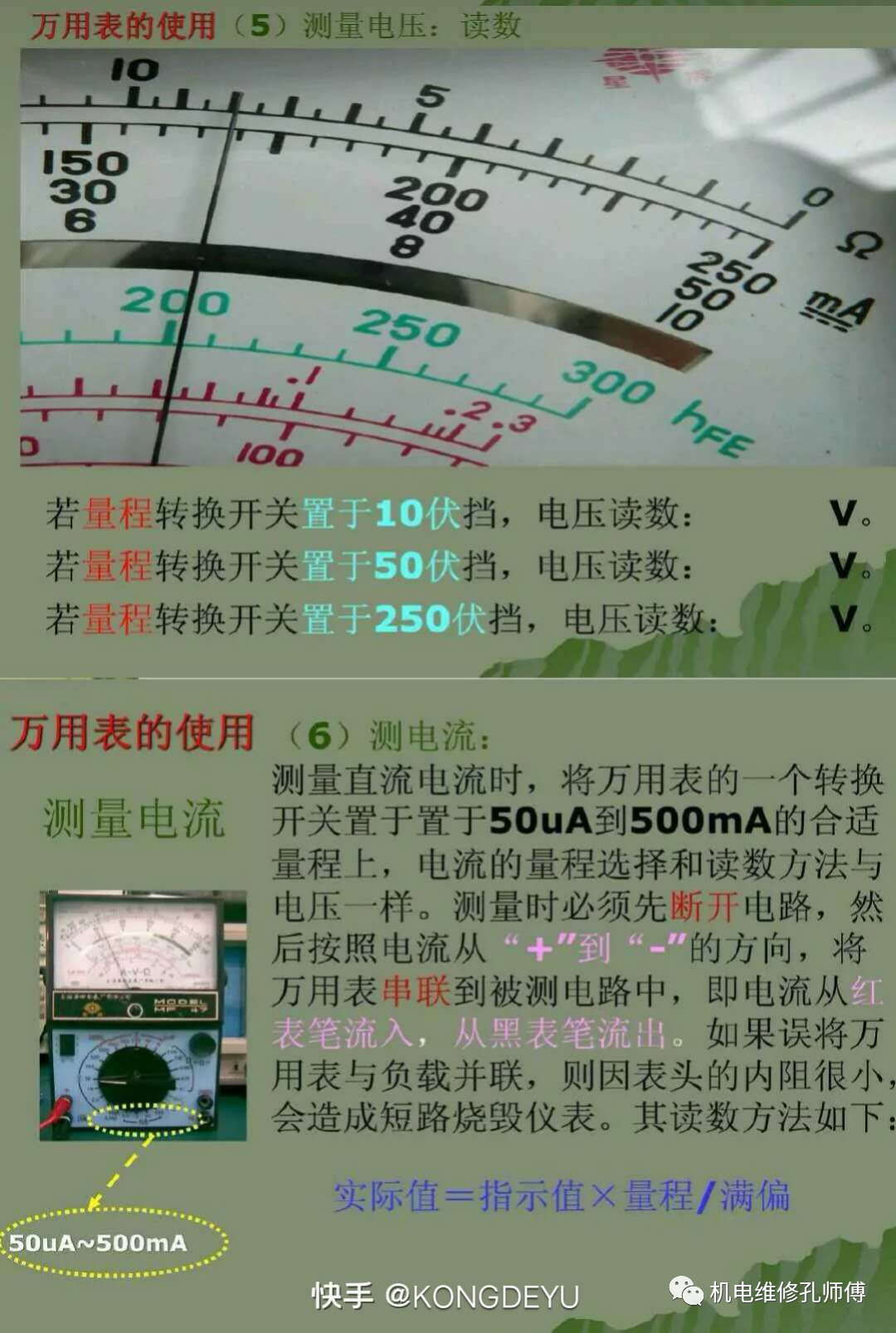

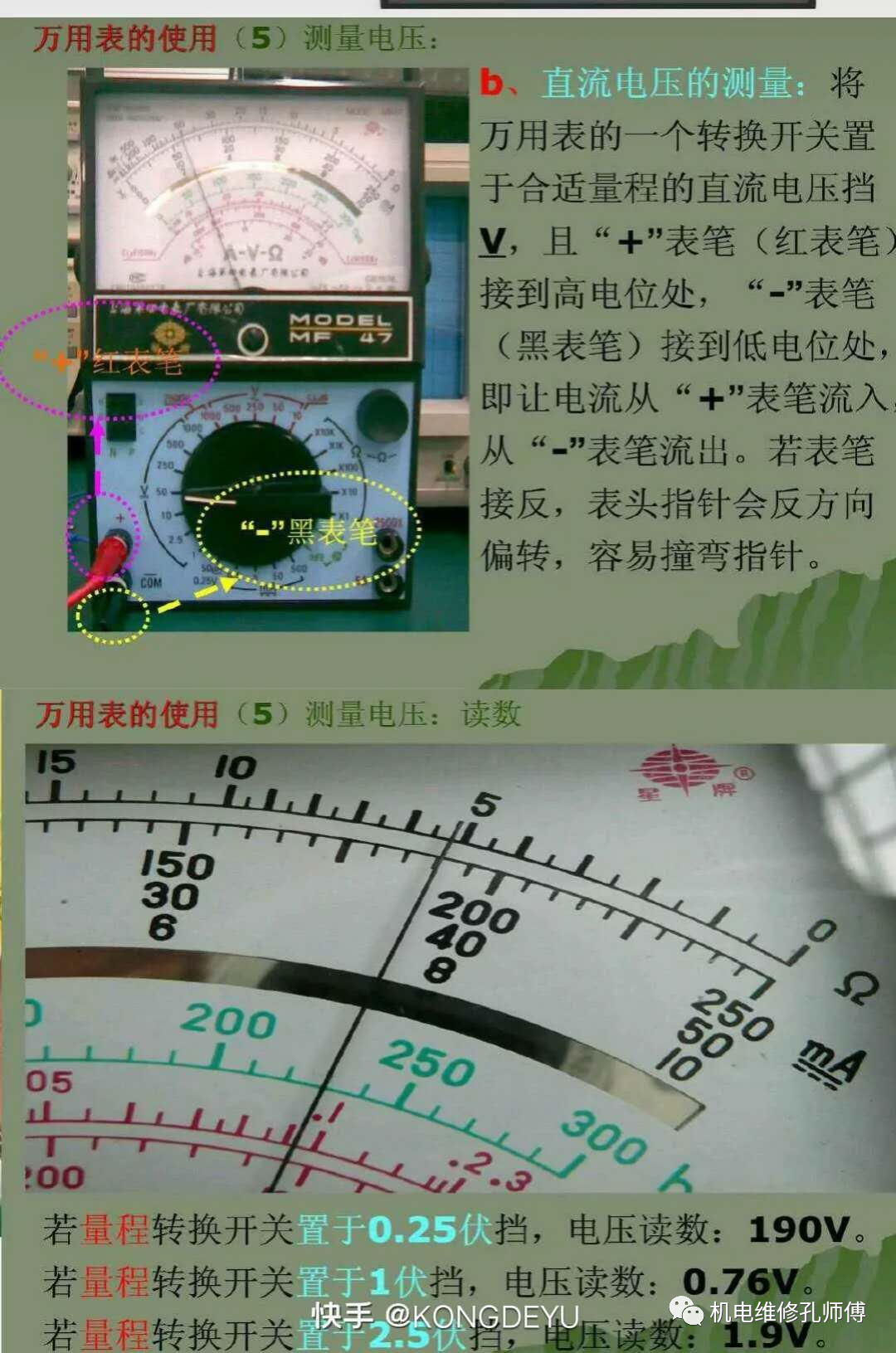

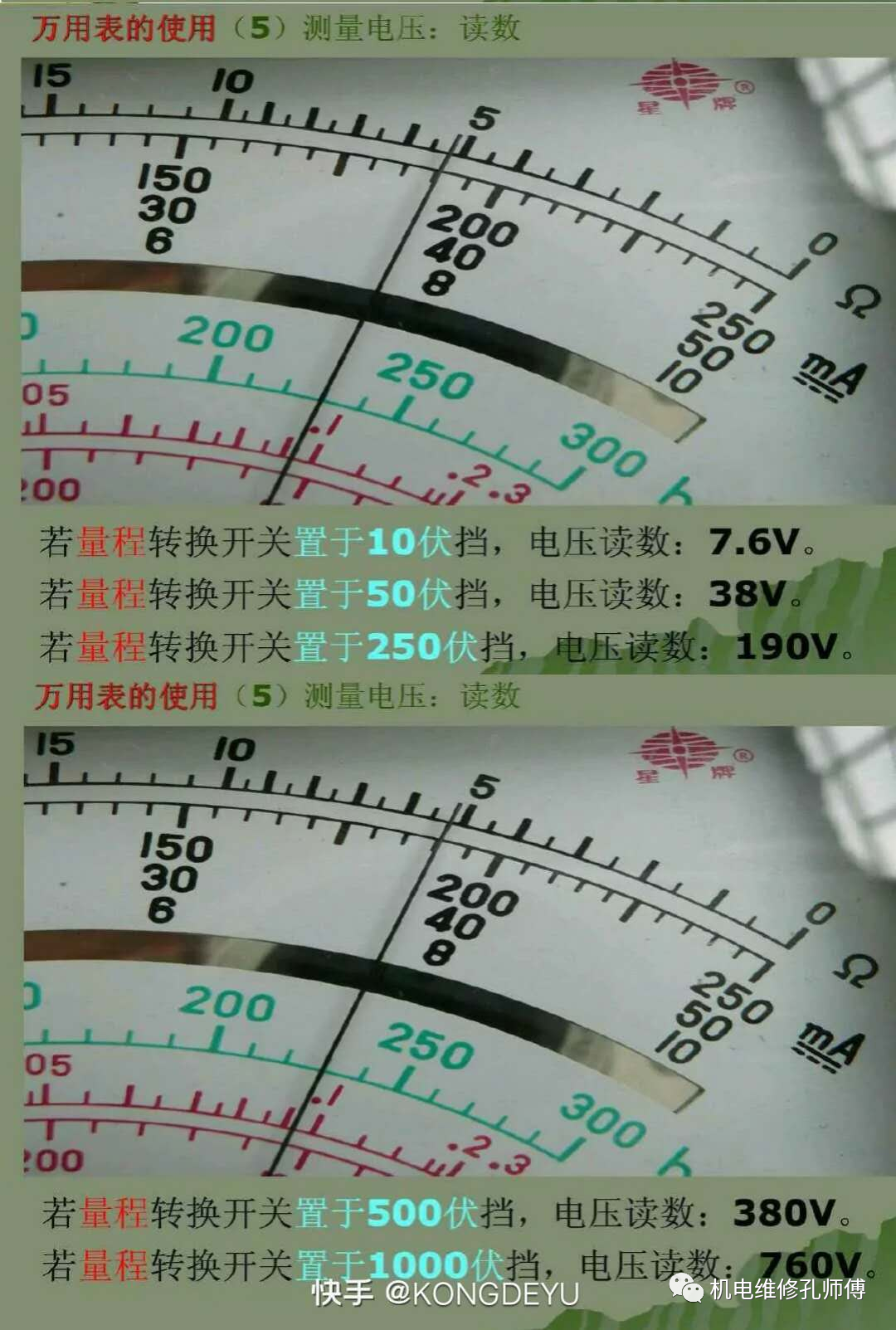

3、万用表测量电压时注意事项
用万用表测电压，注意事项有八项。清楚表内阻大小，一定要有人监护。被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。测感抗电路电压，期间不能断电源。测试千伏高电压，须用专用表笔线。
感应电对地电压，量程不同值差大。

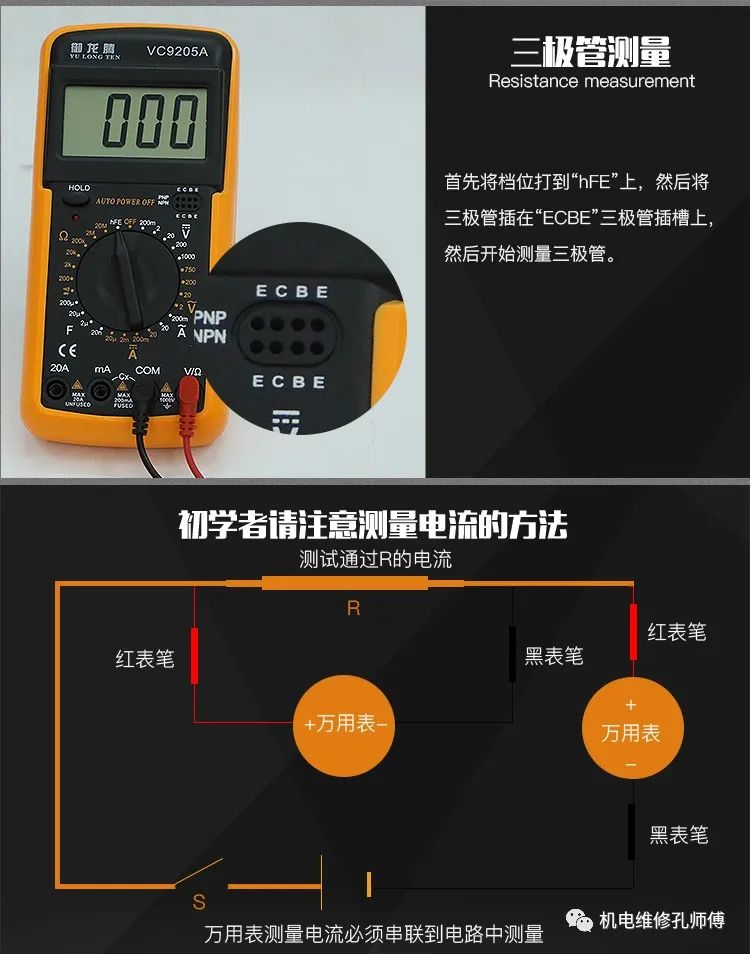

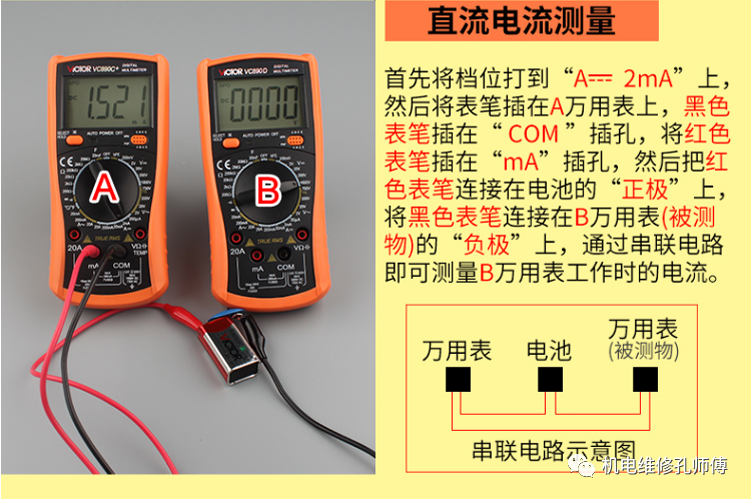

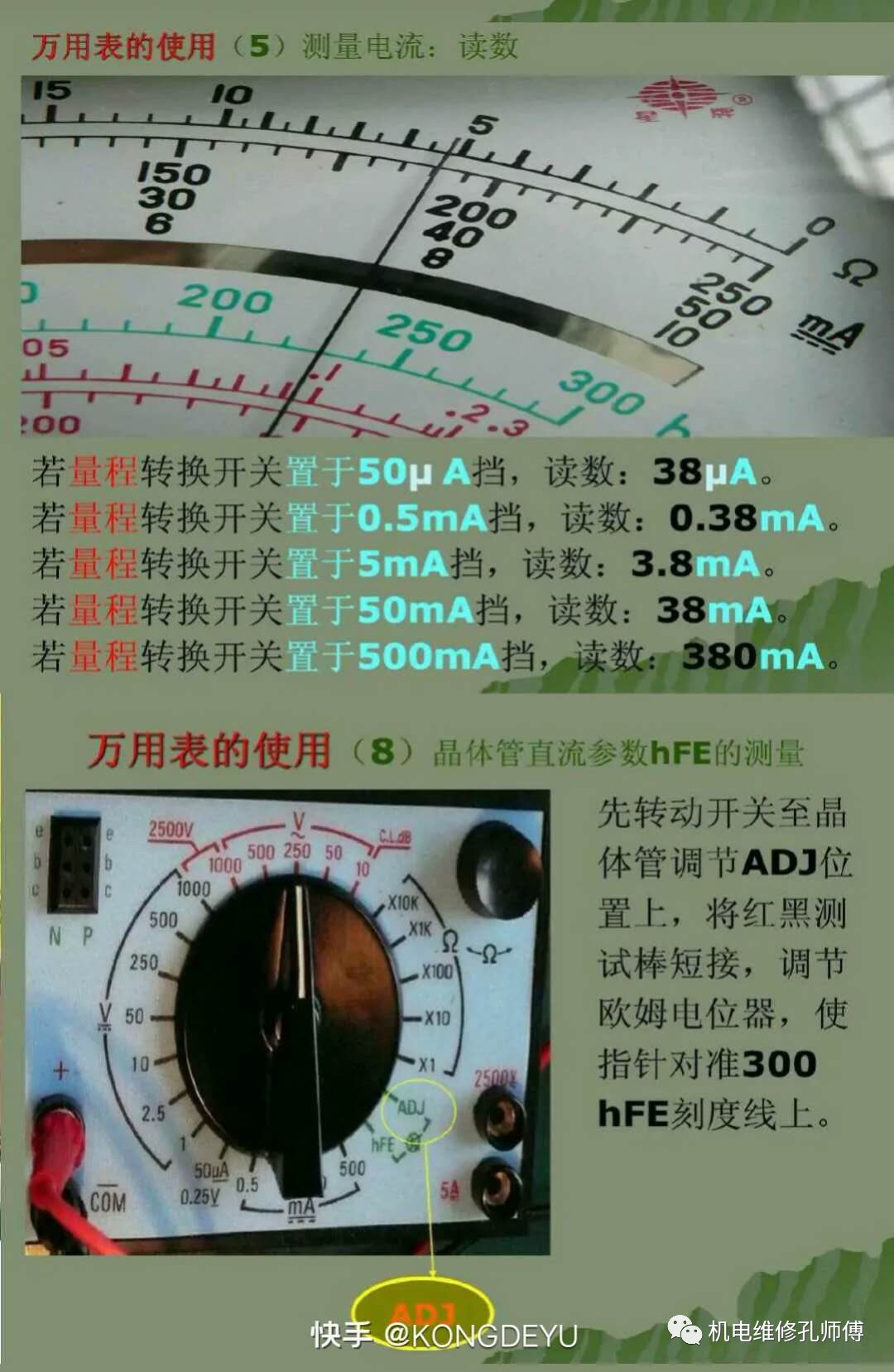

4、万用表测量直流电流的方法
用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端
三相电动机绕组，首尾直流法判断。万用表拨毫安档，直流电源干电池。一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端
运转过的电动机，首尾剩磁法判断。三相绕组出线头，作好标记后并联。万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。指针无明显摆动，三首三尾各并连。指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端
运转过的电动机，首尾环流法判断。三相绕组出线头，互串接成三角形。万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。指针基本不摆动，绕组首尾相连接。指针摆动幅度大，一相绕组头颠倒。
两连接点两线头，都是首端和尾端。
8、用万用表测判三相电动机转速
三相电动机转速，运用万用表测判。打开电机接线盒，拆除接线柱连片。万用表接毫安档，跨接任一相绕组。
盘转转子转一周，观看指针摆几次。二极电机摆一次，同步转速三千整。四极电机摆两次，同步转速一千五。
以此类推判转速，转速略低同步速。
9、检测家庭装设接地保护线的接地电阻
家庭装设接地线，测试接地电阻值。万用表拨电压档，千瓦电炉接相零。测得电炉端电压，算出工作电流值。
电炉改接相地线，再测电炉端电压。两次端电压误差，除以工作电流值。商数接地电阻值，约百分之五误差。
10、识别低压交流电源的相线和中性线
低压三相四线制，电源相线中性线。万用表拨电压档，量程交流二百五，一笔连接接地点，另笔触及电源线
指针偏转弧度大，表笔触的是相线。表针不动略偏转，表笔触及中性线。

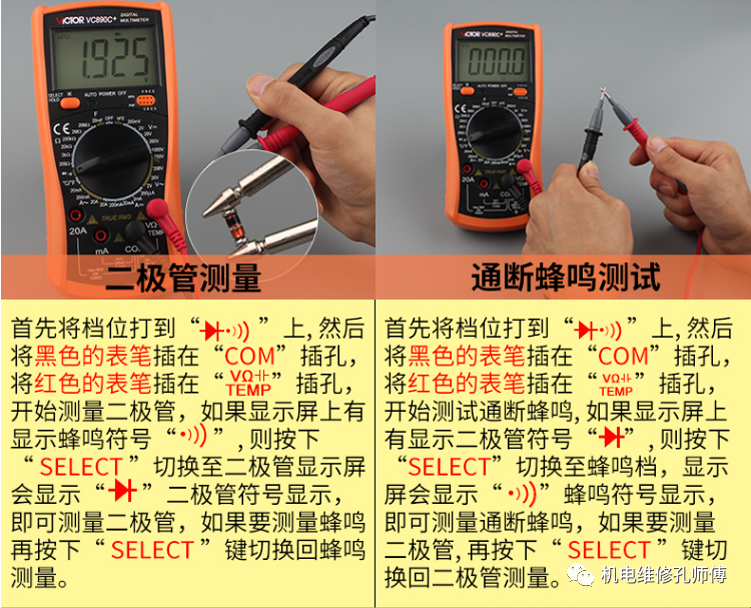

11、测判晶体二极管极性和好坏
测判二极管极性，万用表拨千欧档。测得阻值小千欧，二极管正向电阻。黑笔接触管正极，红笔接触管负极。
测得阻值数万欧，二极管反向电阻。红笔触接管正极，黑笔触接管负极。
判断二极管好坏，万用表拨千欧档。正反阻值相差大，数值越大越为好。正反阻值较接近，被测管子已失效。
正反阻值均为零，管子两极间短路。正反阻值无穷大，管子内部已开路。
12、检测高压硅堆的好坏
检查硅堆之好坏，万用表拨电压档。硅堆万用表串联，跨接交流二百二。量程直流二百五，将硅堆正向接入。
大于三十伏合格，表针不动有故障。量程交流二百五，读数二百二短路。表针不动读数零，硅堆内部已开路。
13、测判电容器好坏
微法容量电容器，测判好坏很简便。万用表拨千欧档，红黑表笔接两极。表针左右摆一次，幅度越大越良好。
表针根本不摆动，被测电容内断路。表针到零不返回，被测电容已击穿。

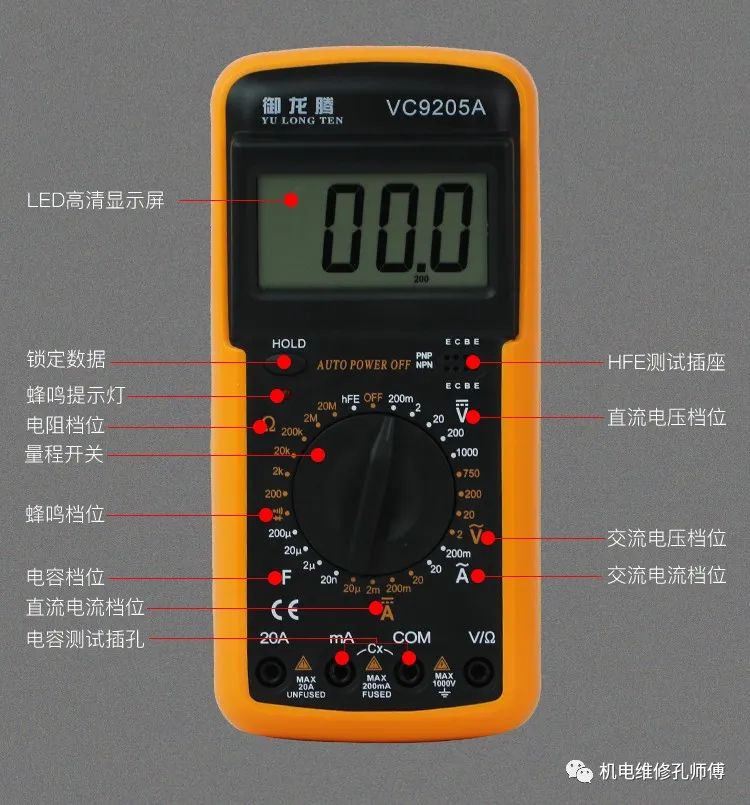

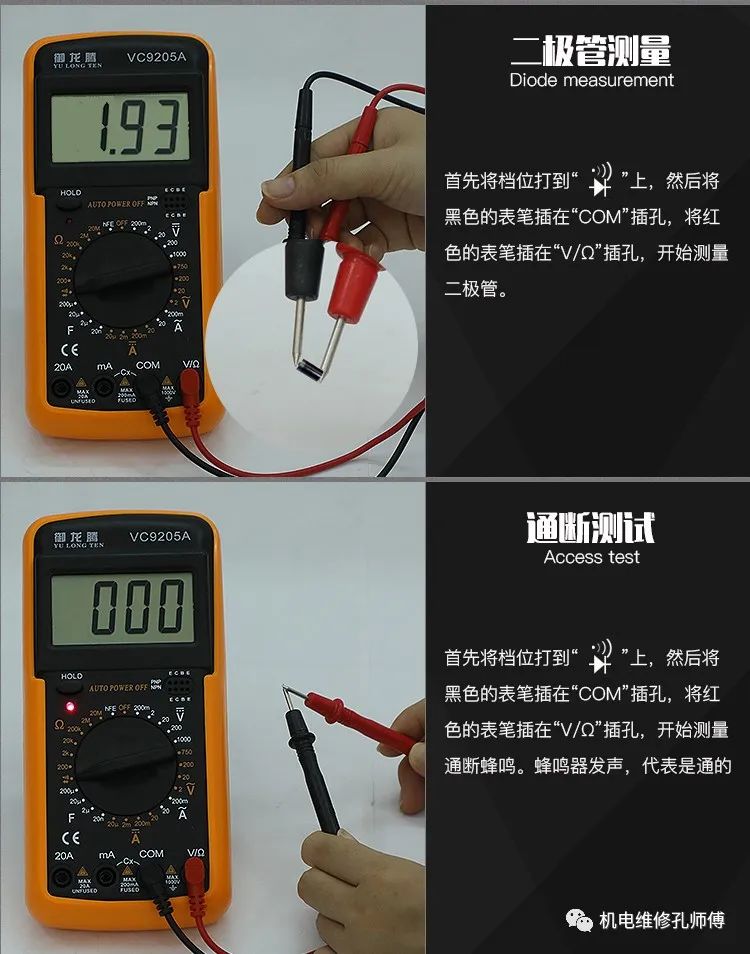

14、数字万用表蜂鸣器挡检测电解电容器质量
电解电容器质量，数字万用表检测。开关拨到蜂鸣器，红黑笔触正负极。一阵短促蜂鸣声，声停溢出符号显。
蜂鸣器响时间长，电容器容量较大。若蜂鸣器一直响，被测电容器短路。若蜂鸣器不发声，电容器内部断路。
2

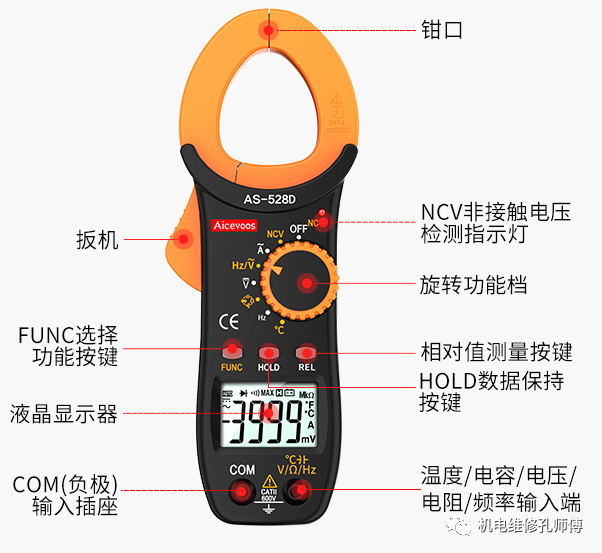

3熟练使用钳形电流表
钳形电流表又称为钳表，它是测量交流电流的专用电工仪表。一般用于不断开电路测量电流的场合。现在一般使用的都是多功能数字显示或指针显示的仪表。

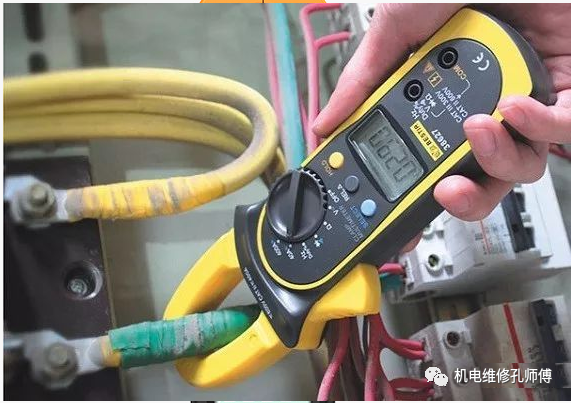

钳形电流表的使用方法简单，如上图所示，测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。使用很简单吧，夹住测量导线就行了。
不过现在数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等，可通过旋钮选择不同功能，使用方法与一般数字万用表相差无几。对于一些特有功能按钮的含义，则应参考对应的说明书。
此外使用钳形电流表时应注意以下几个问题：
1、选择合适的量程挡，不可以用小量程挡测量大电流，如果被测电流较小，可将载流导线多绕几个圈放入钳口进行测量，但是应将读数除以绕线圈数后才是实际的电流值。测量完毕后要将调解开关放在最大量程挡位置(或关闭位置)，以便下次安全使用。
2、不要在测量过程中切换量程挡。
3、注意电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流，否则，容易造成事故或引起触电危险。
首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。根据电动机功率估计额定电流，以选择表的量程。
钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重合一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。
钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。
被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。
在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。
测量运行中笼型异步电动机工作电流。根据电流大小，可以检查判断电动机工作情况是否正常，以保证电动机安全运行，延长使用寿命。
测量时，可以每相测一次，也可以三相测一次，此时表上数字应为零，(因三相电流相量和为零)，当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值)，电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题，即三相电流不平衡是否超过10%的限度。

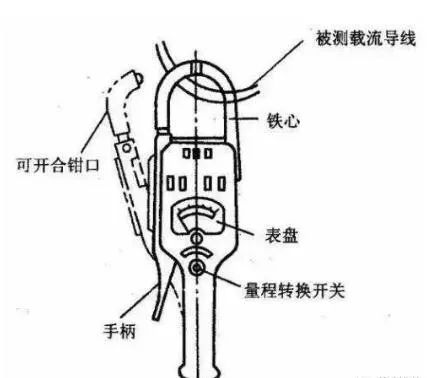

钳形电流表主要是由电流互感线圈与万用表组成，利用互感线圈产生的感应电流通过万用表读出，如图所示。
现以DT266型电流钳形表为例，介绍其使用方法
1、交流电流测量
①将开关旋至ACA1000A挡。
②保持开关处于放松状态。
③按下扳机打开钳口，钳住一根导线，如果钳住两根以上，测量无效。
④读取数值，如果读数小于200A，开关旋至ACA200A挡，以提高准确度，如果因环境条件限制，如暗处无法直接读数，按下保持键，拿到亮处读龋
2、交、直流电压测量
①测直流电压时，开关旋至ACA200A挡，测交流电压时，开关旋ACV750V挡。
②保持开关处于放松状态。
③红表笔接"V/Ω"端，黑表笔接"COM"端。
④红黑表笔并联到被测线路。
3、电阻测量
①开关旋至适当量程的电阻挡。
②保持开关处于放松状态。
③红表笔接"V/Ω端，黑表竿接"COM"端。
④红黑表笔分别接被测电阻邱两端，测在线电阻时，线路应断中源，与电阻所连的电容应放电。
4、通断测试
①开关旋至200n挡。
②红黑表笔分别接"V/Ω端刊COM"端。
③如果红黑表笔间的电阻小于(50士25)Ω时，内置蜂鸣器发声。
5、高阻测量
①将开关旋至"EXTERNALUNlT"20MΩ或2000MΩ挡。
②显示值是不稳定的，处于游离状态。
③测试附件3个插头插入钳形表的3个输入插孔。
④钳形表开关，测试附件量程开关均置于2000MΩ位置。
⑤测试附件输入端接被测电阻;
⑥测试附件电源置于"ON"位置，按下"PUSH"键，指示灯发亮，这时显示器显示出被测值，如果读数小于l9MΩ，钳形表测试附件的量程均选择20MΩ挡以提高准确度。
