化学结构绘图必备软件 ——

ChemDraw了解一下

软件简介 ChemDraw是由CambridgeSoft公司制作的ChemOffice系列软件，是目前国内外最流行、最有应用价值的化学绘图软件，可以快速、精确地绘制化学结构，是各期刊指定的化学结构绘图格式软件。其功能十分强大，除了可以即时画出任何有机物分子之外，还可以建立和编辑各类分子式及分子模型、方程式、结构式、立体图形、轨道、实验装置等。

(软件官网https://www.cambridgesoft.com)

一、软件的工具栏界面

常用的Chemdraw工具栏有Main Tools(主要工具栏)、General ToolBar(普通工具栏)、Style ToolBar(格式工具栏)、Object ToolBar(对象工具栏)。这些工具栏均可以通过点击界面上方的【View】查看，其中主要工具栏最为常用，基本可以满足各类图形的绘制。

主要工具栏介绍大全

二、接下来在这里主要介绍一些使用频率比较高的菜单

①FILE(文档)菜单

除了对文件的操作，还有结构式的各种样式的设定、操作页面扩展等，例如： Page Setup ( 页面设置 ) 、 Print ( 打印 ) 、 Document Settings( 文档设定 ) 、 Apply Document Setting from( 从应用文档设定 ) 、 Preferences( 参数选择 ) 、 ListNicknames( 俗名列表 ) 、 Exit ChemDraw Ultra ( 退出 ) 等。

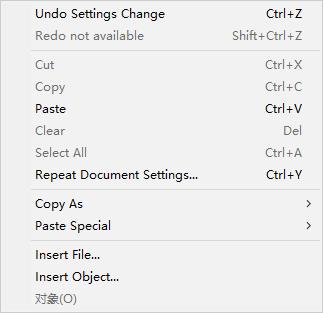

②EDIT(编辑)菜单

关于复制、修改与一些图片等等的插入。 Undo ( 撤销 ) 、 Redo( 重复 ) 、 Cut ( 剪切 ) 、 Copy( 复制 ) 、 Paste ( 粘贴 ) 、 Clear( 清除 ) 、 Select A11( 全选 ) 、 Repeat List Nicknames( 重复列俗名列表 ) 、 Copy As( 复制为 ) 、 Paste Special ( 特殊粘贴 ) 、 Get 3D Model ( 获得 3D 模型 ) 、 Insert File( 插入文件 ) 、 Insert 0bject ( 插入对象 ) 等选项。

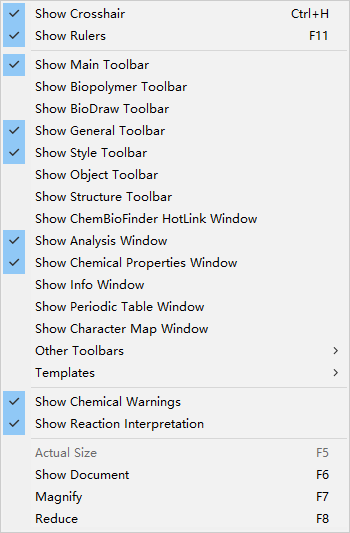

③VIEWS(视图)菜单

用于切换各种工具窗口的开/ 关。 Show Crosshair( 显示交叉线 ) 、 Show Rulers( 显示标尺 ) 、 Show Main Tools( 显示主要工具 ) 、 Show General ToolBar ( 显示普通工具栏 ) 、 Show Style ToolBar( 显示格式工具栏 ) 、 Show Object ToolBar ( 显示对象工具栏 ) 、 Show Analysis Window ( 显示分析窗口 ) 、 Show Chemical PropertiesWindow ( 显示化学性质窗口 ) 、 Show Info Window( 显示信息窗口 ) 、 Show PeriodicTable Window ( 显示周期表窗口 ) 、 Show Character Map Window ( 显示字符集窗口 ) 、 other Toolbars ( 其他工具栏 ) 、 Show Chemical Warning ( 显示化学警告 ) 、 Actual Size( 实际大小 ) 、 Show Document ( 预览文档 ) 、 Magnify ( 放大 ) 、 Reduce ( 缩小 )

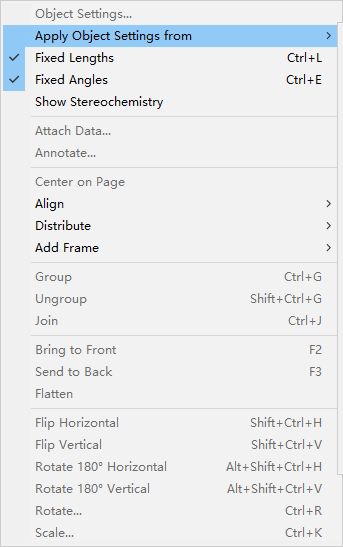

④OBJECT(对象)菜单

用于多个化合物之间的位置关系的调整，以及化合物的一些修饰美化等。 0bject Settings ( 对象设定 ) 、 Apply ObjectSettings from( 应用对象设定 ) 、 Fixed Lengths ( 固定长度 ) 、 Fixed Angles ( 固定角度 ) 、 Show Stereochemi stry ( 显示立体化学 ) 、 Center on Paper( 居中 ) 、 Align( 对齐 ) 、 Distribute ( 分布 ) 、 Add Frame ( 增加帧 ) 、 Group ( 组 ) 、 Ungroup( 取消组 ) 、 Join( 联合 ) 、 Bring to Front( 置为前方 ) 、 Send to Back ( 置为后方 ) 、 Flatten( 平滑 ) 、 F1ip Horizontal ( 水平翻转 ) 、 F1ip Vertical ( 垂直翻转 ) 、 Rotate 1800Horizontal ( 水平旋转 180o) 、 Rotate 180 o Vertical ( 垂直旋转 180 o) 、 Rotate( 旋转 ) 、 Scale( 比例缩放 )

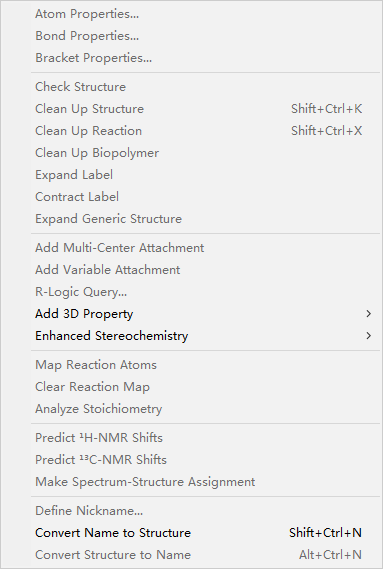

⑤STRUCTURE(结构)菜单

针对画好的结构式为对象的一些操作。 Atom Properties( 原子属性 ) 、 Bond Properties( 键属性 ) 、 Bracket Properties ( 括号属性 ) 、 Check Struc ture ( 检验结构 ) 、 CleanUp Structure ( 构建结构 ) 、 Expand Label ( 扩展标记 ) 、 Contract Label ( 收缩标记 ) 、 Expand Generic Structure( 扩展 - 般结构 ) 、 Add Multi-CenterAt tachment ( 增加多中心附件 ) 、 Add Variable Attachment ( 增加可变的附件 ) 、 Add3D Property ( 增加 3D 特性 ) 、 Map Reaction Atoms ( 绘制对应的反应原子 ) 、 ClearMRReaction Map ( 清除对应的反应原子 ) 、 Predict 1H, NMR Shift ( 预测 1H, N 谱图 ) 、 Predict 13C, NMR Shifts( 预测 13C, NMR 谱图 ) 、 MakeSpectrum- Struc ture. Assi gnment ( 分配光谱结构 ) 、 Define Nickname( 定义俗名 ) 、 Convert Name to Structure ( 将名字转化为结构 ) 、 Convert Structure toName ( 将结构转化为名字 ) 等选项。其他比如 Text 、 Curves 、 Colors 、 Help 等菜单选项，就如同字面意思一样，比较容易理解，功能也没那么多，这里就不多做介绍了。

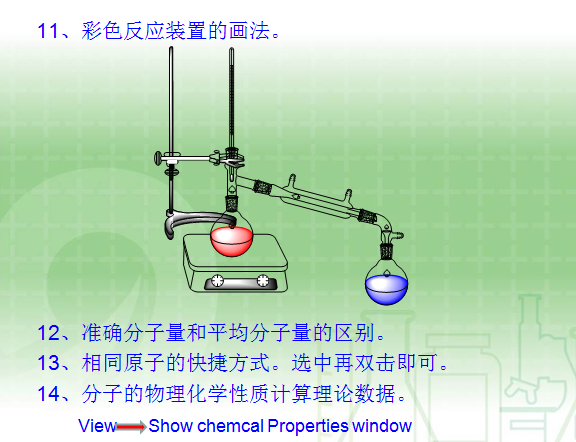

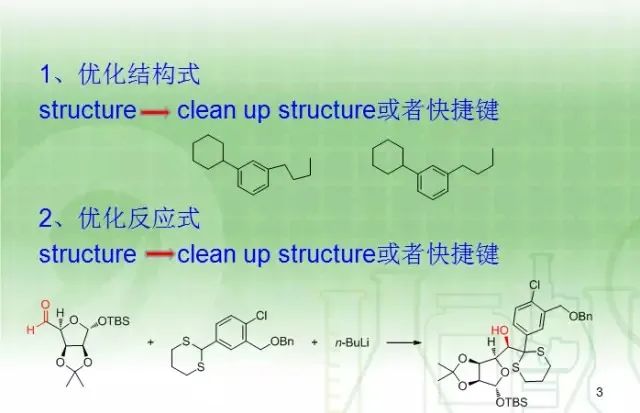

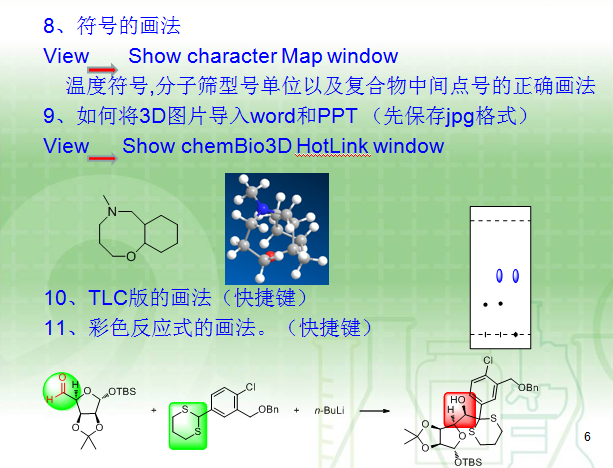

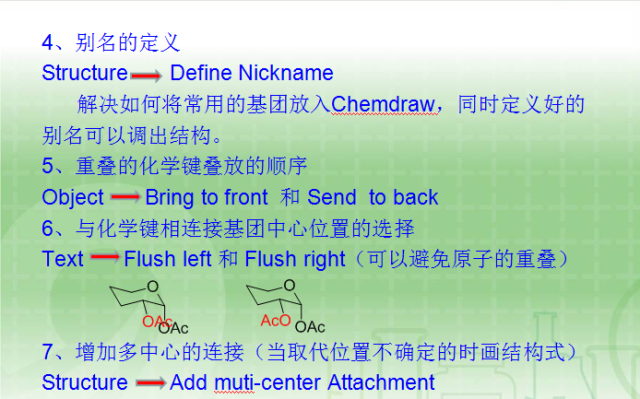

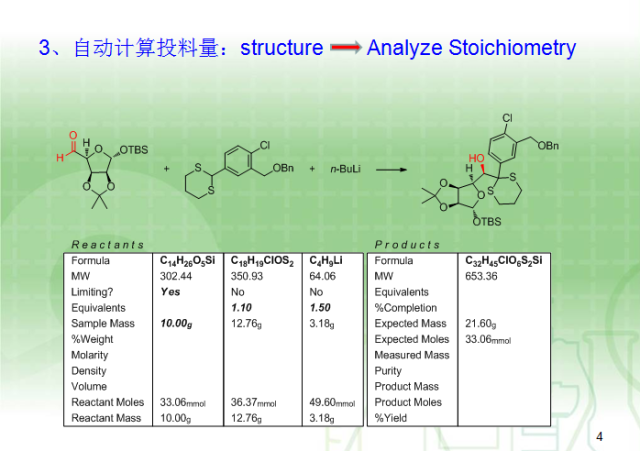

三、接下来看一下chemdraw的高级技巧吧！
