ad16自动布线设置规则_ad 布线设置(adpcb设置规则模板)

ad 布线设置(adpcb设置规则模板)

2020-07-24 11:41:23

共7个回答

ad如何自动布线

ad自动布线方法有以下：

1、自动布线仅用于验证是否能铺开。如果板子面积太小，则自动布线失败，需要从新布局。

2、自动布线前先存盘。布线失败很容易死机。

规则设置有很多，我就说下每次创建后需要修改的吧，仅供参考

Design>Rules打开规则设置或楼上所说D,R

1.Routing>Width:线宽设置

2.Routing>Routing Layers:布线层设置

3.Routing>Routing Via Style:vias设置

4.Mask>Solder Mask Expansion:阻焊层扩张设置

5.Plane>Power Plane Connect Style:铺铜平面连接

6.Plane>Power Plane Clearance:电源层空隙

7.Plane>Polygon Connect Style:电源层连接样式

8.Testpoint:测试点

AD布线时如何设置跳线

跳线可以用2个焊盘或者2PIN的插针

AD9软件的自动布线的参数设制

在rule里可以设置

不过，建议尽量不要用自动布线。目前AD9的智能布线水平还远远达不到手工布线水平

altium绘制PCB图的时候，如何设置走线的规则呢？

你这个问题问得太笼统了吧，如果是问ALTIUM单这个软件如何设置走线规则，那么就是在PCB编辑界面 按D-R就可以看到各种各样的规则，这样就可以修改了。如果你问该怎么设置是指走线的宽度和其他详细的走线细节具体是多少，那么得根据你要做什么板来定，且无关AD软件事，是个LAYOUT方面的事。

altium designer 在pcb中怎么实现手动布线

方法/步骤

首先打开自己的工程或者PCB文件，选择File-Open Project。如下图。

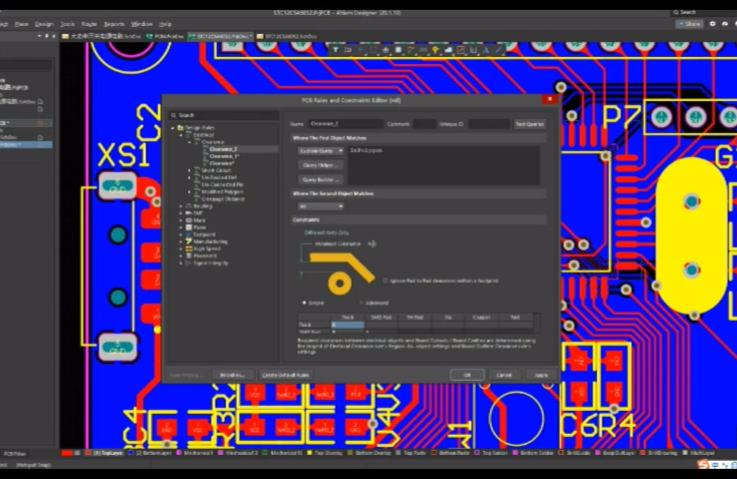

在PCB文件中选择 Design-Rules，可以看到规则的界面。

设置线宽度，也就是布线的宽度，Routing -Width。这里有推荐，最大，最小都设置好就行了。推荐就是默认的，然后每次我们画线临时改的宽度都要在这个最大最小的范围之内。

设置线间距规则，Electrical-Clearence_All设置如下，是布线时所有的线间距以及线与焊盘的间距的规则。

设置铺铜间距规则，Electrical-Clearence_Poly设置如下，是铺铜时铜与线以及铜与焊盘等的间距。注意这个的Full Query 为InPoly 说明是设置铜间距的。

用ad17pcb布线网络怎么设置

不是设置问题，肯定是有网络的。我们画pcb时是先画原理图的，原理图里的之间连接关系就是网络，软件会根据你的连接关系自动生成网表，所以你才可以从原理图导入到pcb。你可以试一下，按住ctrl键，然后鼠标点击任意一个器件或者引脚，同一个网络的会自动高亮。

AD 的自动推挤走线功能怎么设置

1、打开一个PCB文件，点击右下角的“PCB”，在弹出的列表中勾选“PCB”项目。

2、会在软件的左侧出现一个PCB的区块，找到“Differential Piars”，在下面有一个“Add”按钮，点击即可添加新的差分走线规则。

3、在弹出的“Differential Pair”对话框分别选择需要进行差分走线的网络，“Positive Net”即阳极网络，“Negative Net”为阴极网络。

4、选择好差分走线的两个网络后，可以在Properties为这对差分走线对进行命名。

5、设置完差分走线规则后，在PCB对应层点击鼠标右键，然后选择“Interactive Differential Pair Routing”。就完成了。
