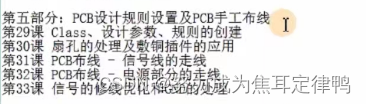

第五部分---PCB设计规则设置及PCB手工布线



29.Class,设计参数,规则的创建

Class部分操作:



分别设置电源和信号线(主要目的是因为电流线宽(大电流需要加粗),信号线宽的要求是不一样的)

改变电源线的颜色设置:

如下图所示处(此处我将电源改成绿色):

(电源是用来载流的(需要加宽),信号线是用来通讯的)(可以在PWR处点击右键隐藏电源线PWR)



设计参数:

规则设置的快捷键:D+R,如下图所示:



常用规则设置如下:

间距规则:

6mil以上间距生产成本最低(推荐6mil)     4~6mil之间属于常规成本    4mil以下生产成本增加

走线,铺铜间距:



线宽规则:

电源线粗,因此需要为电源专门设置线宽(重新设置电源):



若设置不成功,则有可能会造成明明是电源线,却只有10mil的情况,具体的可能性有以下两点:

1.电源线与信号线优先级设置如下图:

 2.未设置使能,设置操作如下:



过孔规则:

过孔孔径大小*2=过孔直径(有正负2的误差) 如10的过孔孔径大小,过孔直径就是18~22

使用快捷键 :D+R,调出如下图所示界面。



需要在设置选项里更改默认规则, 如下图所示

快捷键:T+P



盖滤油和不盖滤油的区别:

下图左为盖滤油,左图为油墨覆盖

下图右为不盖滤油,右图为开窗,有阻焊,防止滤油覆盖的。孔的铜会漏出来

盖油可以防止 焊锡漏到下层板



铺铜规则:

分为正片层,附片层



类电层连接方式(负片) 反焊盘设置(推荐设置为8mi) 正片层(信号走线层)

正片层选择如上图所示的十字连接的理由:铜,导热,手动焊接加热时会产生虚焊的风险(回流焊温度高,不会有该风险)

若考虑载流能力,则需要全连接。

一般来说,焊盘选择十字连接,过孔选择全连接。

丝印与阻焊层的间距设置:

 在工具里设置丝印到阻焊的方法:
