edem颗粒替换_基于EDEM的齿爪粉碎机玉米粉碎仿真分析

作者：贾振超   张宗超   李寒松   孔凡祝   武文璇   慈文亮

导读：利用EDEM离散元分析软件模拟齿爪粉碎机粉碎腔内的运行工况，建立玉米模型黏结颗粒和齿爪粉碎机模型，将筛网模型按角度均分为6部分，设定锤头转速为3 900 r/min和4 500 r/min两种工况对其进行离散元仿真分析。对比仿真结果和数据，证明高转速锤头可提升粉碎效率，颗粒在粉碎过程中除受到锤头的有效冲击破碎作用外，与筛网的接触碰撞也会产生粉碎效果；筛网作用面积受颗粒碰撞位置以及转速的影响，为实现快速出料，应该对粉碎室以及筛网结构做针对性设计。全文已在《饲料工业》2020年第7期刊出。

粉碎是农产品加工过程中一种重要的加工形式，粉碎机是各农产品加工工业中应用的主要设备之一。粉碎机的种类较多，按照结构可以分为锤片式、劲锤式、对辊式和齿爪式[1]，其中齿爪粉碎机广泛应用于玉米、大米、辣椒等农产品加工制备中。目前，对于粉碎机的研究多集中在锤片式、对辊式[2-3]粉碎机，而针对齿爪粉碎机的研究较少，缺少对齿爪粉碎机物料粉碎筛选的整体性研究。

随着计算机仿真技术的发展，离散元仿真技术越来越多的运用到粉碎的研究中[4-5]，通过离散元软件EDEM可以收集更多有效的参数信息，对颗粒的运动参数、受力及接触情况等信息，软件可以通过图表等形式直观呈现。基于此，本课题组结合离散元理论，将粉碎物料视为离散体，利用EDEM离散元分析软件模拟粉碎腔内真实运行状态，总结粉碎规律，为粉碎机结构设计提供依据。

1

仿真建模

1.1 粉碎设备模型建立

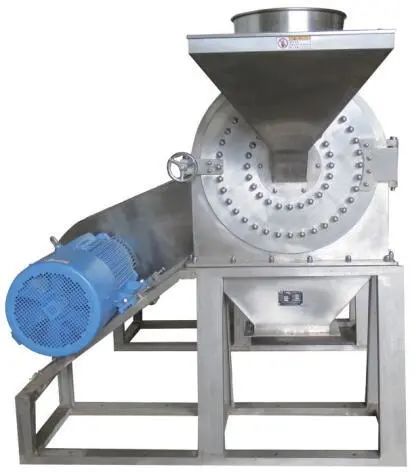

本次研究以万能齿爪粉碎机FS320型号为研究对象，如图1所示，物料通过入料口进入粉碎室，经过锤头打击及与齿爪、筛网的碰撞、摩擦实现物料的粉碎，粉碎后的目标物料经过筛网筛出，锤头与齿爪交错分布。

结合万能齿爪粉碎机FS320型结构特点和工作原理，为了降低仿真分析计算量，减少计算机运算时间，在不影响仿真质量的前提下，借助SolidWorks仅对粉碎机头建立三维模型。如图2所示，除了关键部件锤头、筛网、齿爪、机壳，其余结构对于仿真分析结果无影响，做简化处理，筛网数模孔径选择1 mm大小，并且按照圆周均分为6部分。筛网内部腔体为粉碎部分，粉碎后的物料
