文件输出_Xpedition PCB设计：输出坐标文件的方法

Mentor Xpedition PCB设计

注意，我讲的全是干货，没有废话。

导出坐标文件，我在这里介绍三种方法。

第一种方法：

如果不会用xpedition输出坐标，可以先用pads vx2.2导入xpedition 的PCB文件，再从pads中输出坐标文件。导入的方法非常简单，首先打开pads vx2.2软件，然后file--import....后面只需要在导入的文件格式中选择xpedition格式，一路next即可。

第二种方法：最常用

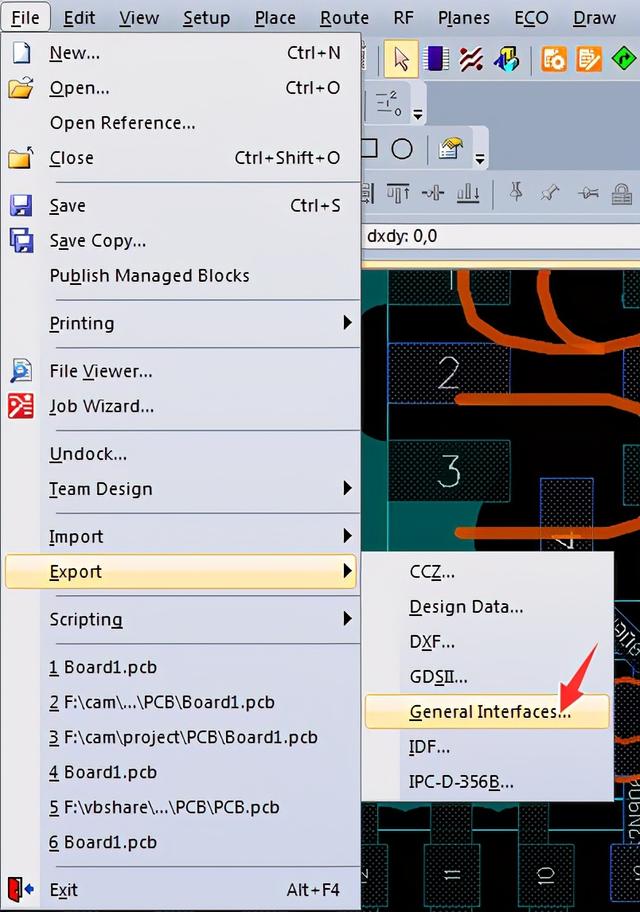

其实，xpedition导出坐标文件也很方便：(注意：通常需要输出坐标格式为公制mm，所以，在操作这一步前，需要先在setup菜单里把单位切换为mm)

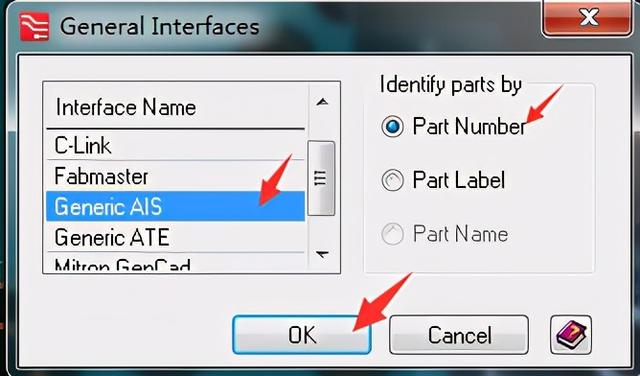

vb.ais.txt就是坐标文件！

第三种方法：

C:MentorGraphicsEEVX.2.2SDD_HOMEstandardexamplespcbAutomationExcel

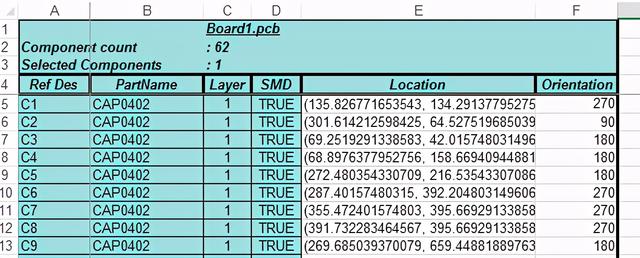

这个目录下，ExcelCompList.xls 这个表格也是可以输出坐标文件的，先打开PCB，再打开表格，启用宏，start，就可以列出元件的位号！而且在表格中点选元件后，PCB中的相应的元件会高亮显示！
