信号的传输与接收过程

第一部分：系统的物理可实现性、佩利-维纳准则、调制与解调

1. 系统的物理可实现性、佩利-维纳准则

通过学习我们知道，理想的低通滤波器是不能实现的，但是传输特性接近理想特性的网络是可以实现的。但是实现滤波作用需要满足一定的条件。那么，我们怎么判断一个物理系统它是否可行呢？下面我举一个例子说明：

一种可实现的低通滤波器如图一所示。图中L为电感，C为电容，R为电阻。其中电阻R与电容C并联，输入电压为V1(t)，输出电压为V2(t)。

设电路元件之间参数的关系满足R=，且Wc=1/. 由网络函数的定义可知:

H(jw)=V2(t)/V1(t)

由欧姆定律(U=I*R)、阻抗和分压知识可得：

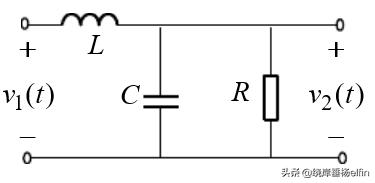

图一：一个低通滤波器

其中

由幅频特性可知当|W|=Wc时，|H(jw)|=1,当W=0时，| H(jw)|=1。

由相频特性可知当|W|=Wc时，相频为和。

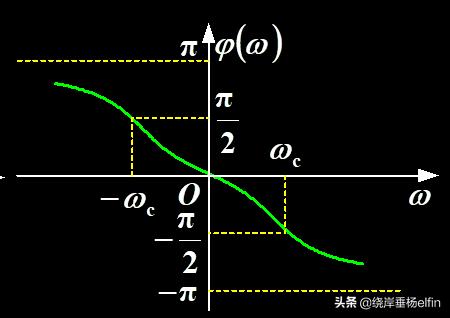

根据幅频特性与相频特性做出幅频特性曲线和相频特性曲线如图二所示：

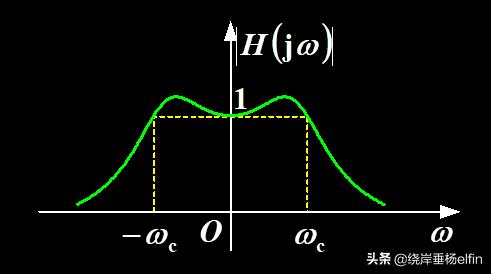

图二：幅频特性
