lange耦合器设计步骤_详解平行耦合线定向耦合器

上文我们学到了定向耦合器的相关理论和设计指标，以及最常用的一款分支线定向耦合器的设计方法。那么我们今天接着学习另外一种常见的定向耦合器——平行耦合线定向耦合器。 如果对上文不太了解的读者，请翻阅一下推文，完成学习。

• 射频工程师必知必会 —— 一文读懂定向耦合器
• 详解定向耦合器之分支线定向耦合器

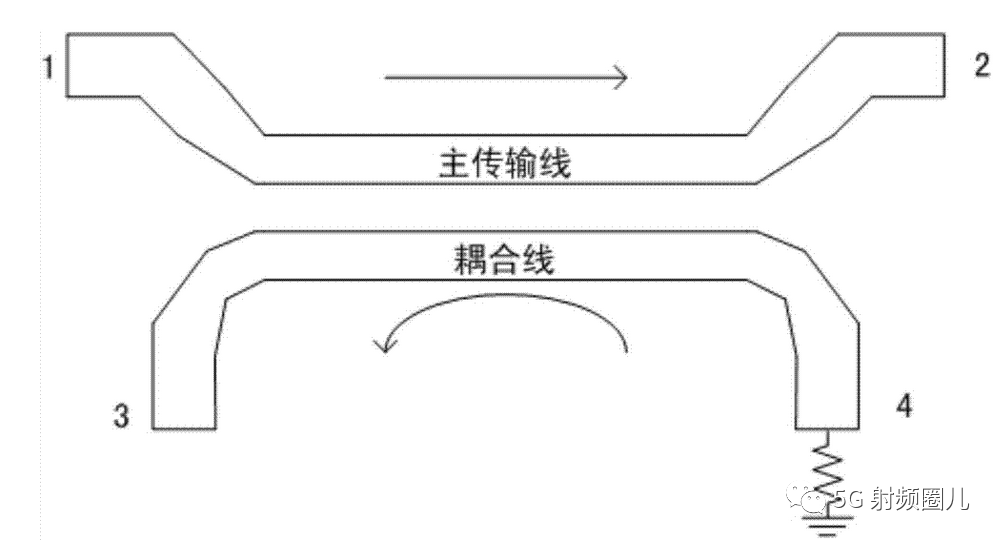

今天我们要学习的参考书依然是栾秀珍老师等撰写的《微波技术与微波器件》一书。该书由清华大学出版社出版发行。 不要放过任何一个学习的机会。加油。 No.1 平行耦合线定向耦合器简介 如上图所示，平行耦合线定向耦合器是由两段靠的很近的，相互平行的传输线组成，一段作为信号的主传输线，另一端作为信号的耦合线。这个传输线既可以是微带线，也可以是带状线。大功率，低损耗的耦合线定向耦合器常常由空气腔体耦合带状线构成，如下图所示。
