作为一名光通信企业中的搬砖者，你真的了解光功率吗？

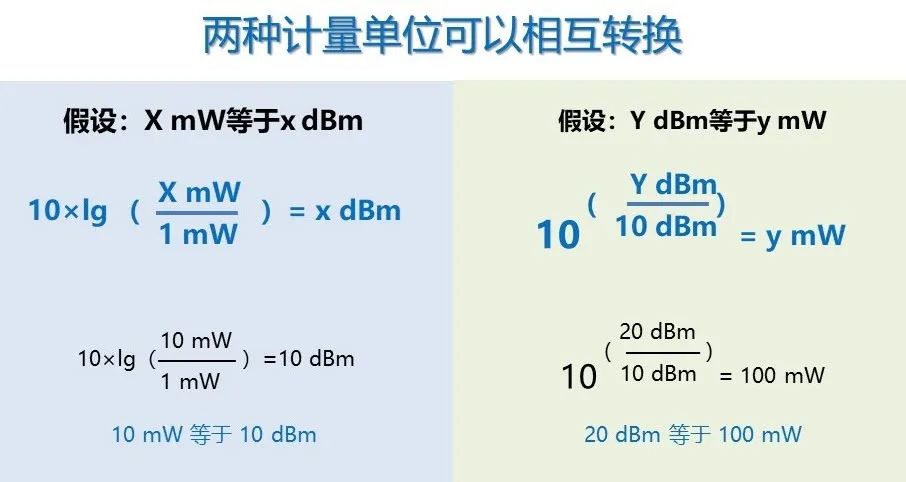

光功率是光在单位时间内所做的功，常用计量单位为毫瓦(mW)和分贝毫瓦(dBm)。

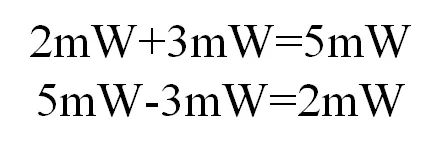

mW计量值可以直接相加减

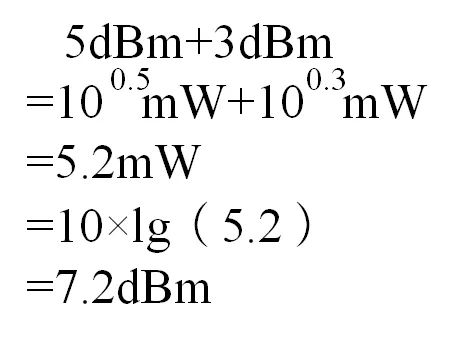

dBm计量值相加，须先换算成mW计量值

dBm计量值相减，结果的单位为dB

dBm计量值与dB计量值相减，结果的单位为dBm

光传输设备的光功率常用计量单位是dBm

衰减器的常用计量单位是dB

 业务盘建议接收光功率范围

假设业务盘接收灵敏度为X(dBm)，接收过载点为Y(dBm)，建议接收光功率范围

(X+3)dBm ~ (Y-5)dBm

每块业务盘的灵敏度和过载点都不相同，具体指标需要参考对应设备的《硬件描述》。

Q：为什么刚刚说完dBm计量值不能直接相加，这里就开始啪啪打脸了？

A：因为这里计算的是光功率的范围，而不是精确的光功率值。

 使用方法

实践是检验真理的唯一标准

列举实际工程场景验证以上方法

场景1

工程问题

100G线路盘的发光功率范围为-3dBm ~ 5dBm，接收灵敏度为-18dBm，接收过载点为0dBm。

建议收光功率的范围为多少？在自环测试时，需要加多大的衰减器呢？

根据公式：接收灵敏度+3dBm ~ 接收过载点-5dBm，计算得出建议收光功率范围为-15dBm ~ -5dBm。

因此我们推荐100Ｇ线路盘的自环测试场景使用10dB的衰减器。

理论计算

场景2

工程问题

OSC盘的发光功率范围为0dBm ~ 5dBm，接收灵敏度为-36dBm，接收过载点为-10dBm。

建议收光功率的范围为多少？在自环测试时，需要加多大的衰减器呢？

根据公式：接收灵敏度+3dBm ~ 接收过载点-5dBm，计算得出建议收光功率范围为-33dBm ~ -15dBm。

因此我们推荐OSC盘的自环测试场景使用20dB的衰减器。

理论计算

注意

！若不加衰减器，收光功率过大，可能会对光器件造成不可逆的损害；

！若加衰减器而衰减值过大，收光功率过小，可能会接受不到光信号，对业务有影响。

再不会为业务盘应不应该加衰减器烦恼了吧？

来嘛来嘛，都看到这了

点个赞再走呗  (*^▽^*)

小编只讲干货，还有什么需求留言区告诉我

1

END

1

公共研发部-产品手册开发部  倾情献制

特别感谢：烽火技服-服务技术部&TAC中心、系统设备制造部
