在无线通信、射频工程和网络技术中，dBi、dB 和 dBm 是常见的单位，用于描述信号强度、天线增益和功率水平。尽管它们看起来很相似，但它们的含义和用途却截然不同。本文将详细介绍这些单位，并举例说明它们的实际应用。

1. dB（分贝）

定义

dB（Decibel，分贝） 是一个对数单位，用于表示两个值的比值（通常是功率或强度）。它是一个相对单位，表示的是相对变化或比例。

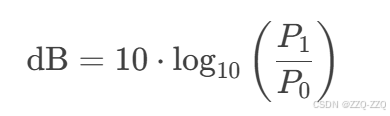

其中，P1P1 是测量值，P0 是参考值。

用途

用于描述信号强度、增益或衰减。
在音频、无线电、光学等领域广泛应用。

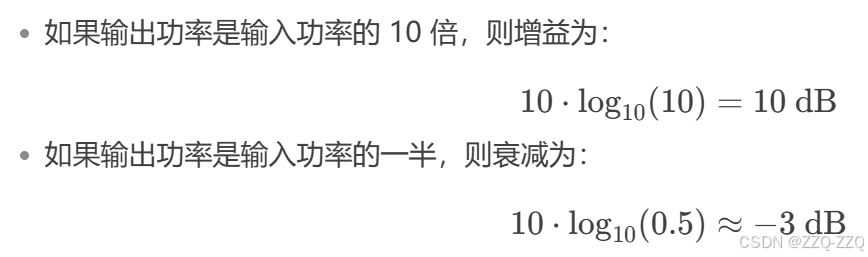

例子

2. dBm（分贝毫瓦）

定义

dBm 是一个绝对单位，表示功率相对于 1 毫瓦（mW） 的对数值。它是一个绝对值，常用于表示功率的实际大小。

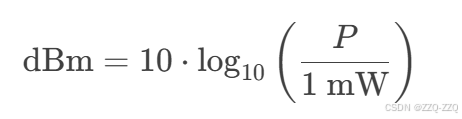

其中，PP 是以毫瓦为单位的功率值。

用途

用于表示无线信号强度、发射功率或接收灵敏度。
常用于射频（RF）工程、无线通信和网络设备中。

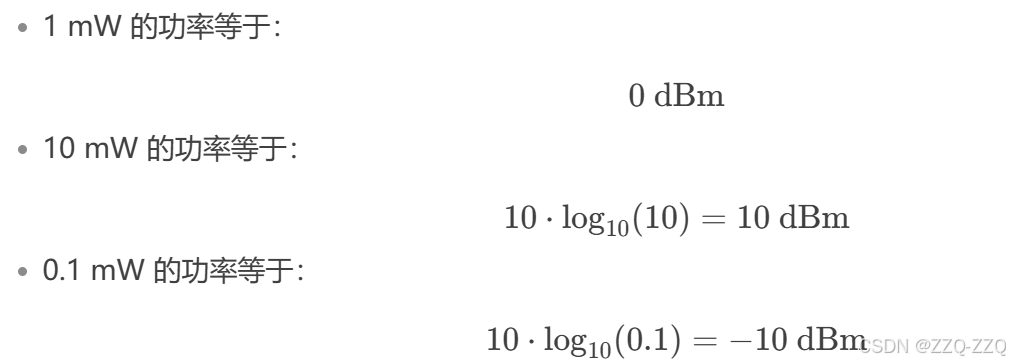

例子

3. dBi（分贝各向同性）

定义

dBi 是一个相对单位，用于表示天线的增益，参考基准是各向同性天线（Isotropic Antenna）。各向同性天线是一种理想化的天线，它在所有方向上均匀辐射能量。

其中，G是天线的增益，Gisotropic 是各向同性天线的增益。

用途

用于描述天线的方向性和增益。
在无线通信、卫星通信和雷达系统中常用。

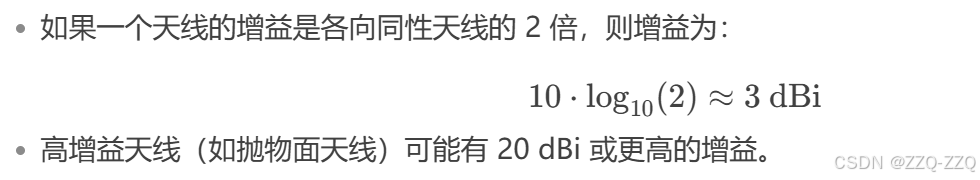

例子

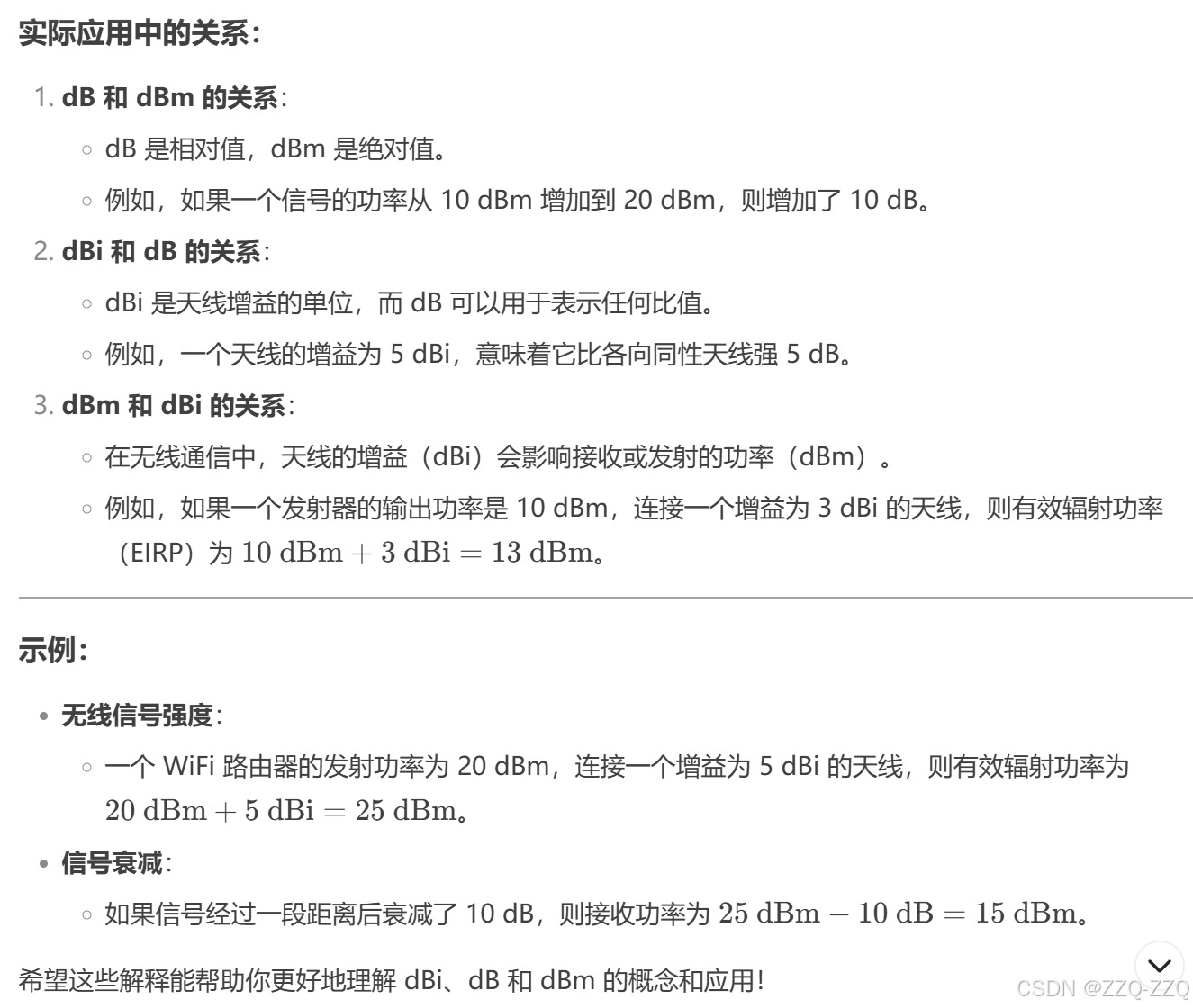

接收功率（dBm）=发射功率（dBm）+增益（dB）−衰减（dB）

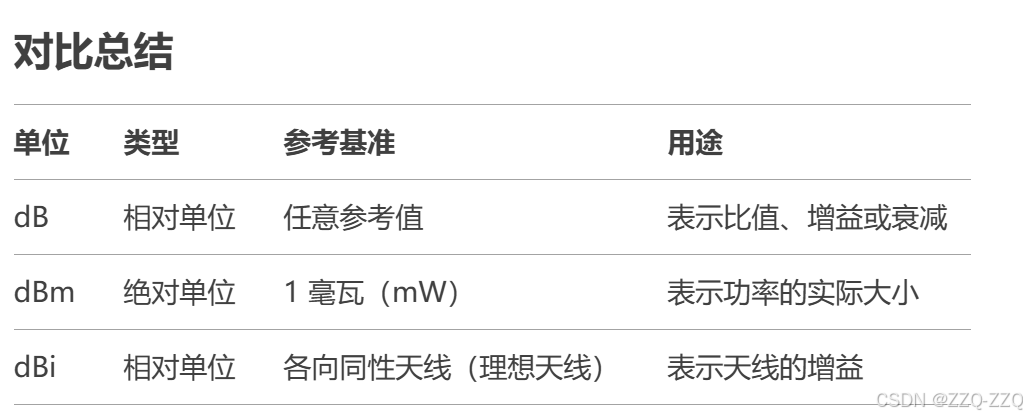

Question1：单位兼容性

dBm 是功率的绝对值单位（参考基准为 1 mW）。
dBi 是天线增益的对数单位（参考基准为各向同性辐射器）。
dB 是相对比值单位（表示增益或衰减）。
当用 dBm 与 dB 和 dBi 相加减时，结果仍然是 dBm，表示功率的绝对值。因为两者本质都是对数单位的功率比值，他们的加减在数学上对应功率的乘除

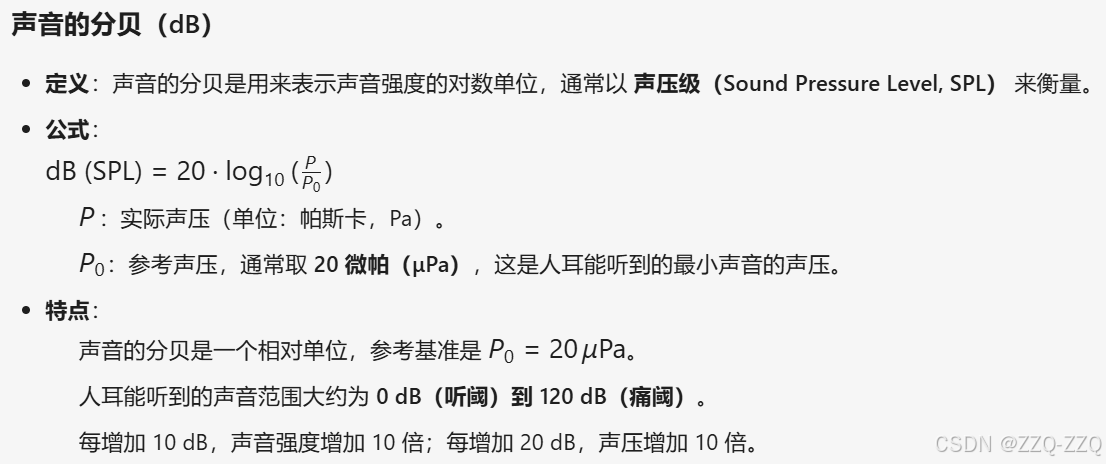

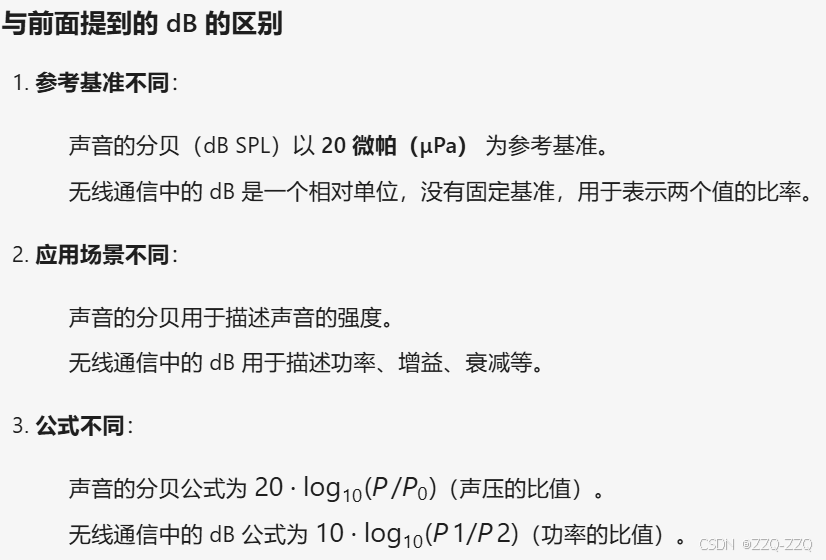

Question2：平时我们常说的“声音是多少分贝”中的分贝（dB），与前面提到的dB有什么异同？

-------------------------------------------- 排版二 --------------------------------------------

理解 dBi、dB 和 dBm：无线通信中的关键单位

在无线通信、网络优化和信号处理中，dBi、dB 和 dBm 是工程师和技术人员必须掌握的核心单位。它们看似相似，却对应完全不同的物理意义和应用场景。本文将深入解析它们的定义、计算方法，并通过实际案例揭示其重要性。

一、基本定义：dB、dBi 和 dBm 是什么？

dB（分贝）
- 本质：分贝是一个对数单位，用于表示两个值的比率（如功率、电压等）。
- 公式：
  - 功率比：dB=10⋅log⁡10(P1/P2)dB=10⋅log10(P1/P2)
  - 电压比：dB=20⋅log⁡10(V1/V2)dB=20⋅log10(V1/V2)
- 用途：描述增益（正 dB）或衰减（负 dB），例如放大器的增益或信号在传输中的损耗。
dBi（相对于各向同性天线的增益）
- 本质：衡量天线在特定方向上的辐射效率，基准是理论上的各向同性辐射器（均匀辐射的理想天线）。
- 公式：dBi=10⋅log⁡10(P天线/P各向同性)dBi=10⋅log10(P天线/P各向同性)
- 用途：评估天线的方向性。例如，5 dBi 的天线比各向同性天线辐射效率高约 3 倍。
dBm（以 1 毫瓦为基准的绝对功率）
- 本质：表示功率的绝对值，参考基准是 1 毫瓦（mW）。
- 公式：dBm=10⋅log⁡10(P/1 mW)dBm=10⋅log10(P/1mW)
- 用途：描述设备的发射功率或信号强度。例如，WiFi 路由器的发射功率通常为 20–30 dBm。

二、案例分析：单位一致性如何影响计算？

无线通信中的链路预算（Link Budget）需要结合 dB、dBi 和 dBm。以下是一个典型场景：

场景：
一个 WiFi 路由器的发射功率为 20 dBm，连接增益为 5 dBi 的天线，信号传输后衰减了 10 dB。求接收端的功率。

计算步骤：

计算有效辐射功率（EIRP）：
EIRP=发射功率（dBm）+天线增益（dBi）=20 dBm+5 dBi=25 dBmEIRP=发射功率（dBm）+天线增益（dBi）=20dBm+5dBi=25dBm
- 原理：dBi 是增益的对数单位，可直接与 dBm 相加。
计算接收功率：
接收功率=EIRP−衰减（dB）=25 dBm−10 dB=15 dBm接收功率=EIRP−衰减（dB）=25dBm−10dB=15dBm
- 验证：
  - 25 dBm 对应 316 mW，衰减 10 dB 后功率降为 31.6 mW（即 15 dBm）。
  - 关键逻辑：dB 是比值单位，与 dBm 的加减本质是功率的乘除（如 -10 dB = 功率 × 0.1）。

三、dB 的双重身份：无线通信 vs. 声音分贝

尽管名称相同，声音的分贝（dB SPL） 与 无线通信中的 dB 有本质区别：

对比维度	无线通信中的 dB	声音的分贝（dB SPL）
参考基准	无固定基准（相对单位）	20 微帕（人耳最小可听声压）
公式	10⋅log⁡10(P1/P2)10⋅log10(P1/P2)	20⋅log⁡10(P/P0)20⋅log10(P/P0)
应用场景	信号增益、衰减、信噪比	噪声强度、声压级测量
典型范围	-100 dBm（弱信号）到 +50 dBm（强发射）	0 dB（听阈）到 120 dB（痛阈）
