滑动变阻器是我们初中物理电学学习中经常使用的一种实验器材，它可以很方便灵活的改变电路中的电阻大小。相信用过滑动变阻器的同学都知道，这个器材有四个接线口，很多同学经常在这里就变得很迷糊，滑动变阻器如何正确接入电路中，才能达到我们实验的目的成为了众多学生思考的问题。因此我们就来给大家整理一下滑动变阻器在电路中的正确接法。

【滑动变阻器】

滑动变阻器是电路元件，它可以通过来改变自身的电阻，从而起到控制电路的作用。在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。滑动变阻器的构成一般包括接线柱、 滑片、电阻丝、金属杆和瓷筒等五部分。

【滑动变阻器的结构图示】

【滑动变阻器的接法】

1.错误接法

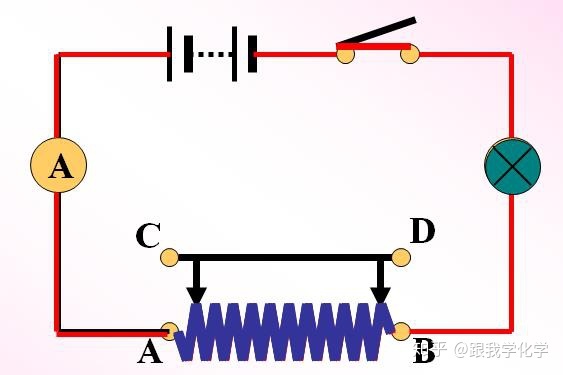

使用A、B（下边两个）接线柱

相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。

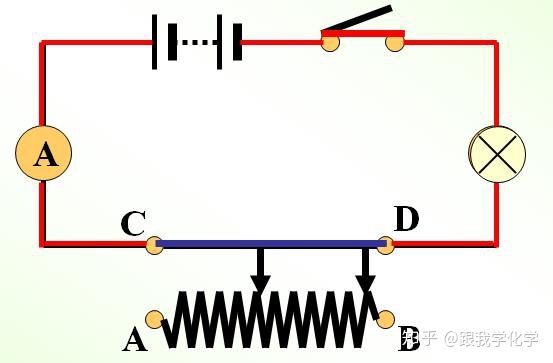

使用C、D（上边两个）接线柱：

2.正确接法

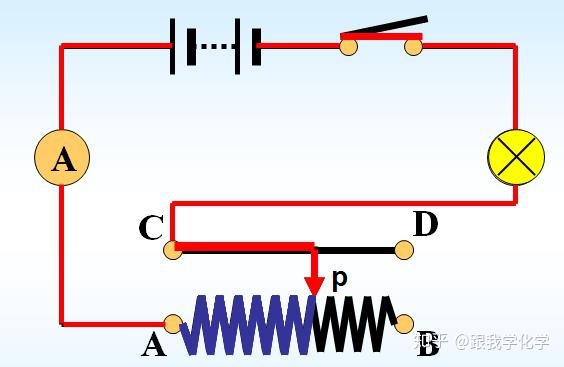

使用A、C（一上一下）两个接线柱

AP段电阻线接入电路，当滑片P远离A端滑动时，

AP段电阻线变长，电阻变大，电流变小，灯变暗。

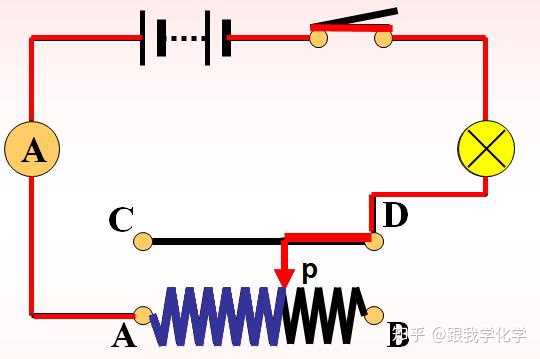

使用A、D（一上一下）两个接线柱

AP段电阻线接入电路，当滑片P远离A端滑动时，

AP段电阻线变长，电阻变大，电流变小，灯变暗。

通过这篇文章我可以了解到滑动变阻器的正确使用方法以及错误的使用方法，对于不同的使用方法我们接入电路中的是滑动变阻器的哪一部分都有一定的了解，如果还有什么疑问的地方，可以给小编留言。
