滑动平均_滑动变阻器的限流接法与分压接法

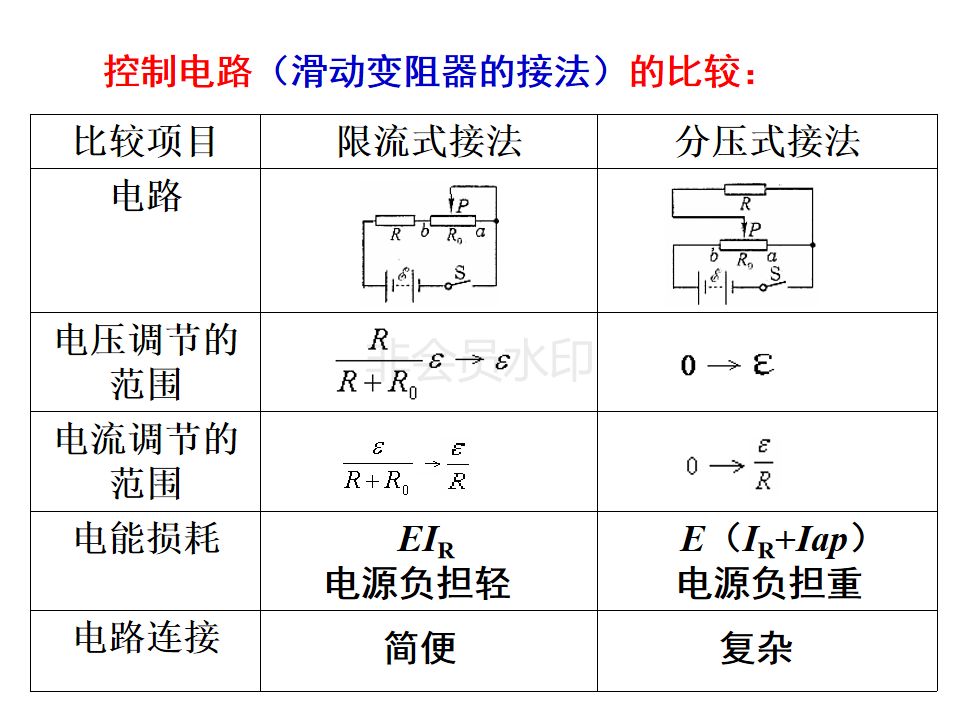

一、两种接法的比较

上图中讨论的是不计电源内阻的情况。

二、两种接法分别适用的情况

滑动变阻器分压接法和限流接法都能调节负载的电流(电压)，但在相同条件下的调节效果不同，实际应用要根据情况恰当地选择适当的方法。通常情况下，若满足安全条件和测量要求，由于限流电路能耗较小，结构连接简单，因此，优先考虑以限流接法为主。

1．在下面三种情况下必须选择分压接法：

(1)要使某部分电路的电压或电流从零开始连续调节，只有滑动变阻器分压接法的电路才能满足(如测定导体的伏安特性、校对改装后的电表等电路)

简单来讲，就是：要求电压或电流从零开始连续调节。

(2)如果实验所提供的电压表、电流表量程或电阻元件允许最大电流较小，采用限流接法时，无论怎样调节，电路中实际电流(电压)都会超过电表量程或电阻元件允许的最大电流(电压)，为了保证电表和电阻元件免受损坏，必须采用滑动变阻器分压接法连接电路。(通常在电路总电阻较小，而电源电动势较大的时候，会出现这种情况)</
