本教程详细介绍了如何在Proe/Creo中进行完全倒圆角操作。从新建零件开始，经过基准轴、基准点的创建，草绘绘制，再到基准平面和曲面的构建。通过复制、粘贴、旋转、边界混合等步骤，完成阵列和平面操作。最终，通过选择合适的参照和驱动曲面进行倒圆角，实现零件的平滑过渡效果。
方法：
1.新建零件。

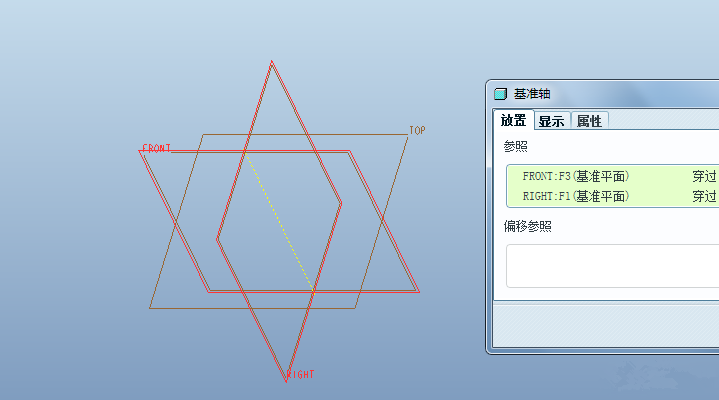

2.创建基准轴，如下图。
3.创建基准点。

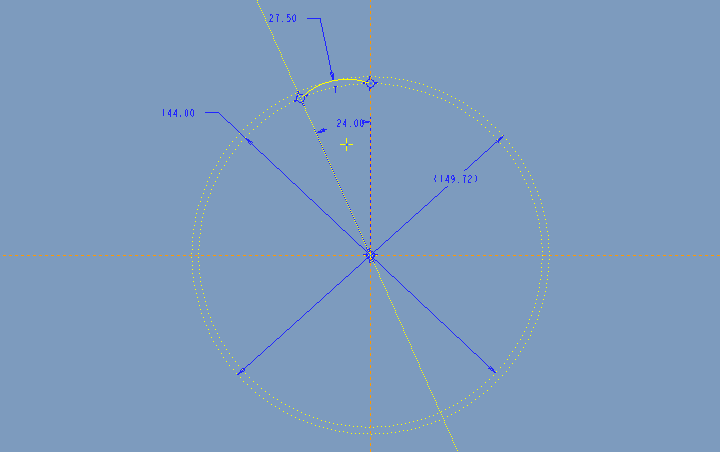

4.在TOP平面绘制如下的草绘。

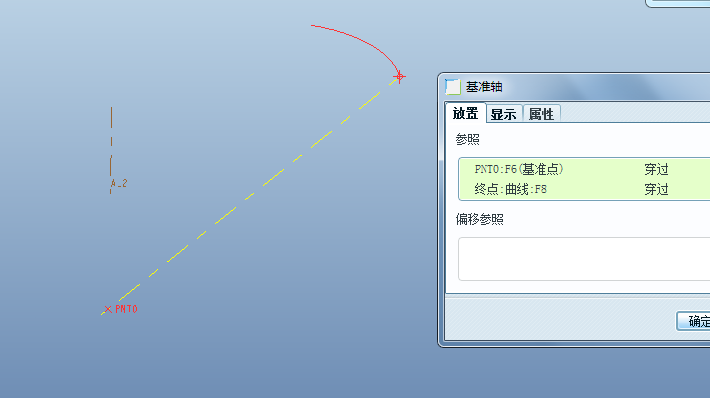

5.创建基准点轴和基准平面。过第3步的基准点和上一个草绘的一端，创建一个基准轴。

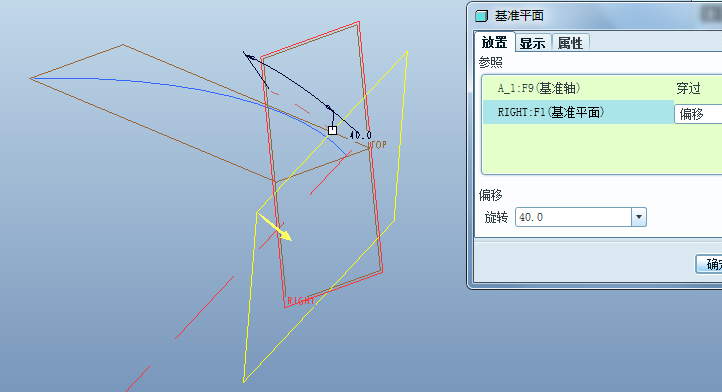

创建基准平面，该基准平面是RIGHT平面绕上一步的基准轴旋转40得到的。
6.在上一步的基准平面上绘制如下的草绘。
