creo 6.0—11：圆角、倒角绘制，文本（文字）创建

11 creo圆角、倒角绘制，文本（文字）创建

---

1、圆角绘制：

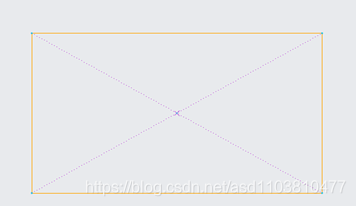

首先绘制一个矩形，对该矩形进行圆角的绘制：

圆角有以下几种方式形成

首先，最基本的方式为：

---

1、两边选定式——圆形 按钮

分别 左键点击选中 两个直角边就可以生成

整个圆角的半径大小与鼠标点击位置有关。可以绘制好后人工修改。
可以输入半径数据自由修改：

---

---

2、圆形修建 按钮

圆形修建 与上面的 圆形 最大区别就是，绘制好圆角后不会出现 构造虚线！！！

圆形

圆形修建

---

---

3、椭圆角

\绘制出来是椭圆角

---

---

2、倒角绘制：

不过多赘述。

---

3、文本的绘制：

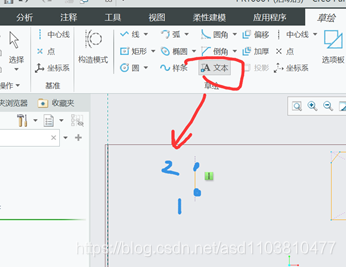

首先点击两点，来确定文本的 大小 和 摆放位置、方位：
先点1点，后点2点，这样文字的底部就在1点方向，不然文字就是倒立摆放。

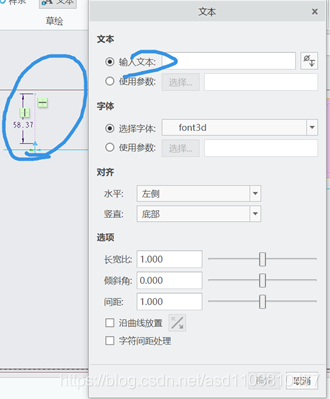

而后便会出现文本框、和输入面板。

点击文本便可以修改文本属性：

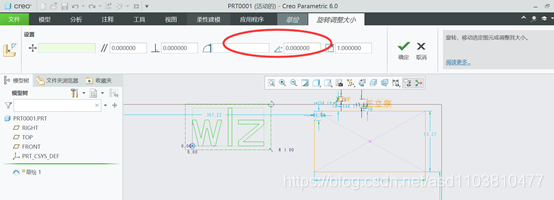

可以调整文本旋转：

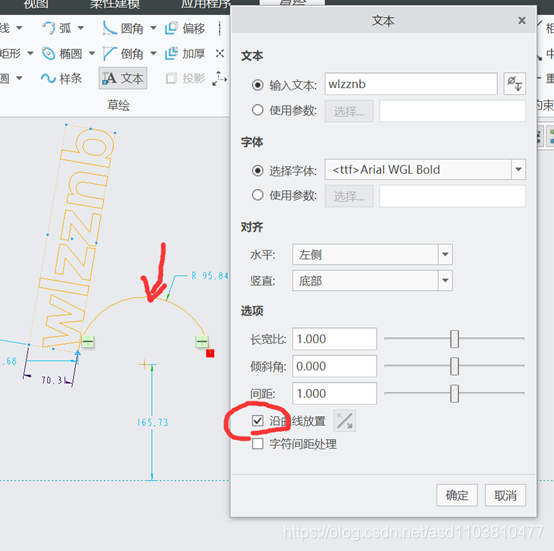

让字符按照圆弧曲线排布：
绘制好文字后，并点击一条曲线：

然后文字就成了这样：
