本文是 21Dianyuan 社区原创技术文章,作者 LLC 谐振,感谢作者的辛苦付出。
直流增益公式推导
直流 LLC 谐振电源,其实也相当于 buck-boost 电源。要想弄明白和推导理论公式,首先温习一下傅里叶级数和 RLC 串联谐振知识。
傅里叶级数怎么推导的呢?详细的推导过程学习课件我已上传至论坛,大家可以去论坛自行下载学习。这里直接入手 LLC 变换器理论推导,本文主要谈谈不对称半桥结构,次级输出采用全波整流。LLC 其实也是 DC-DC 变换器,输出侧电压为方波,电流为正弦波。设计时根据客户需求计算出额定负载时直流电阻 Ro,再用基波分析法计算出次级交流输出电阻,然后换算至变压器初级得出等效模型,先推导直流增益和阻性曲线方程。

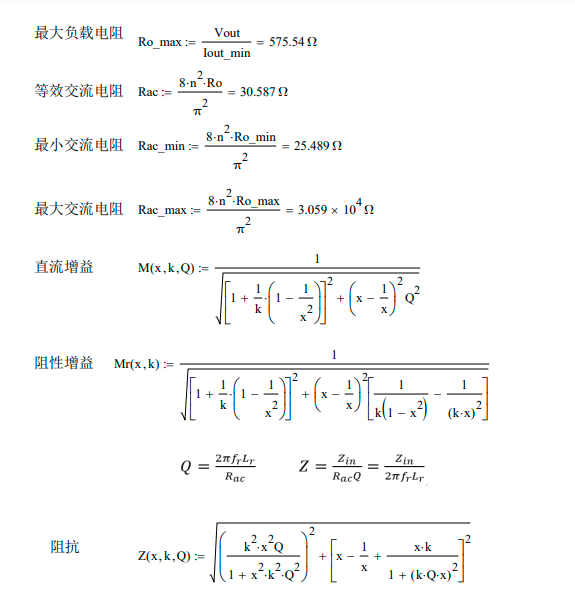

输入阻抗公式推导
上述已经详细推导了谐振腔的直流增益方程,为研究输入阻抗和直流增益之间的联系,下面对输入阻抗方程进行推导,用 MathCAD 画出阻抗曲线,与直流增益曲线对照研究 LLC 谐振拓扑结构。根据输入阻抗公式,当虚部为零时呈阻性,化简出 Q 表达式,将 Q 表达式带入直流增益方程,可在直流增益图中画出阻性曲线。
谐振参数计算方法
下面介绍一下参数的计算方法。该计算是本人前段时间整理总结,如有错误地方欢迎大家提出指正。LLC 谐振参数是变换器设计的关键,计算方法不止一种,由于每个人的理解和计算思路不同可能稍有区别。如想要完全吃透必须对照各时段工作波形和理论公式对比分析,就必须亲手推导谐振电感、谐振电容、励磁电感、器件振电压、谐振电流等变量计算公式。

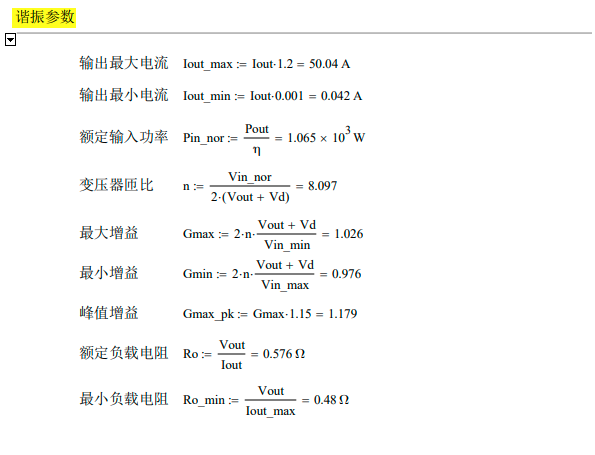

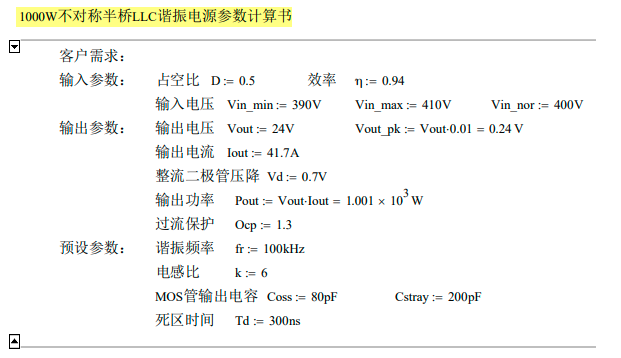

▶ 直流 LLC 电源 1KW 参数计算书:
