电学实验专题：描绘小电珠的伏安特性曲线

经典永传承

一、实验目的

1．描绘小电珠的伏安特性曲线．

2．分析曲线的变化规律．

二、实验原理

1．用电流表测出流过小电阻的电流，用电压表测出小电阻两端的电压，测出多组(U，I)值，在U－I坐标系中描出各对应点，用一条平滑的曲线将这些点连接起来．

2．电流表外接：因为小电阻电阻很小，如果电流表内接，误差明显较大．

滑动变阻器采用分压式：使电压能从0开始连续变化．

三、实验器材

小电阻(“4 V,0.7 A”或“3.8 V,0.3 A”)、

4 V～6 V学生电源、滑动变阻器、电压表、电流表、开关、导线若干、坐标纸、铅笔．

四、实验步骤

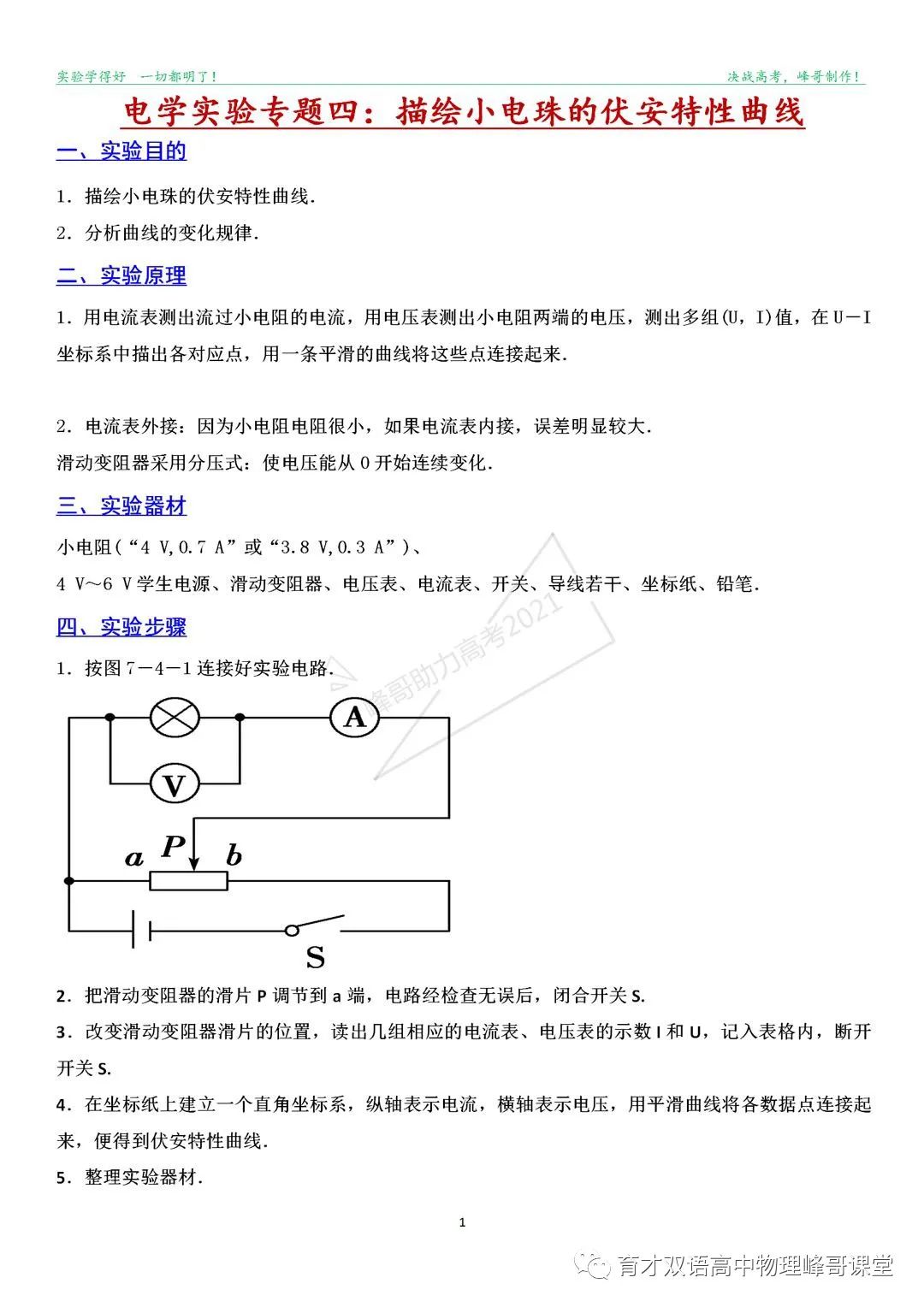

1．按图7－4－1连接好实验电路．

2．把滑动变阻器的滑片P调节到a端，电路经检查无误后，闭合开关S.

3．改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U，记入表格内，断开开关S.

4．在坐标纸上建立一个直角坐标系，纵轴表示电流，横轴表示电压，用平滑曲线将各数据点连接起来，便得到伏安特性曲线．

5．整理实验器材．

五、误差分析

1．由于电压表不是理想电表，电流表外接，则电流表示数偏大．

2．测量时读数带来误差．

3．在坐标纸上描点、作图带来误差．

六、注意事项

1．本实验中被测小电阻灯丝的电阻值较小，因此测量电路必须采用电流表外接法．

2．本实验要作出U－I图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法．

3．为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的a端．

4．加在小电珠两端的电压不要超过其额定电压．

5．连图线时曲线要平滑，不在图线上的数据点应均匀分布在图线两侧，绝对不要画成折线．

七、数据处理：

读出若干组小灯泡的电压U和电流I，然后在坐标纸上以U为纵轴，以I为横轴画出U—I曲线。

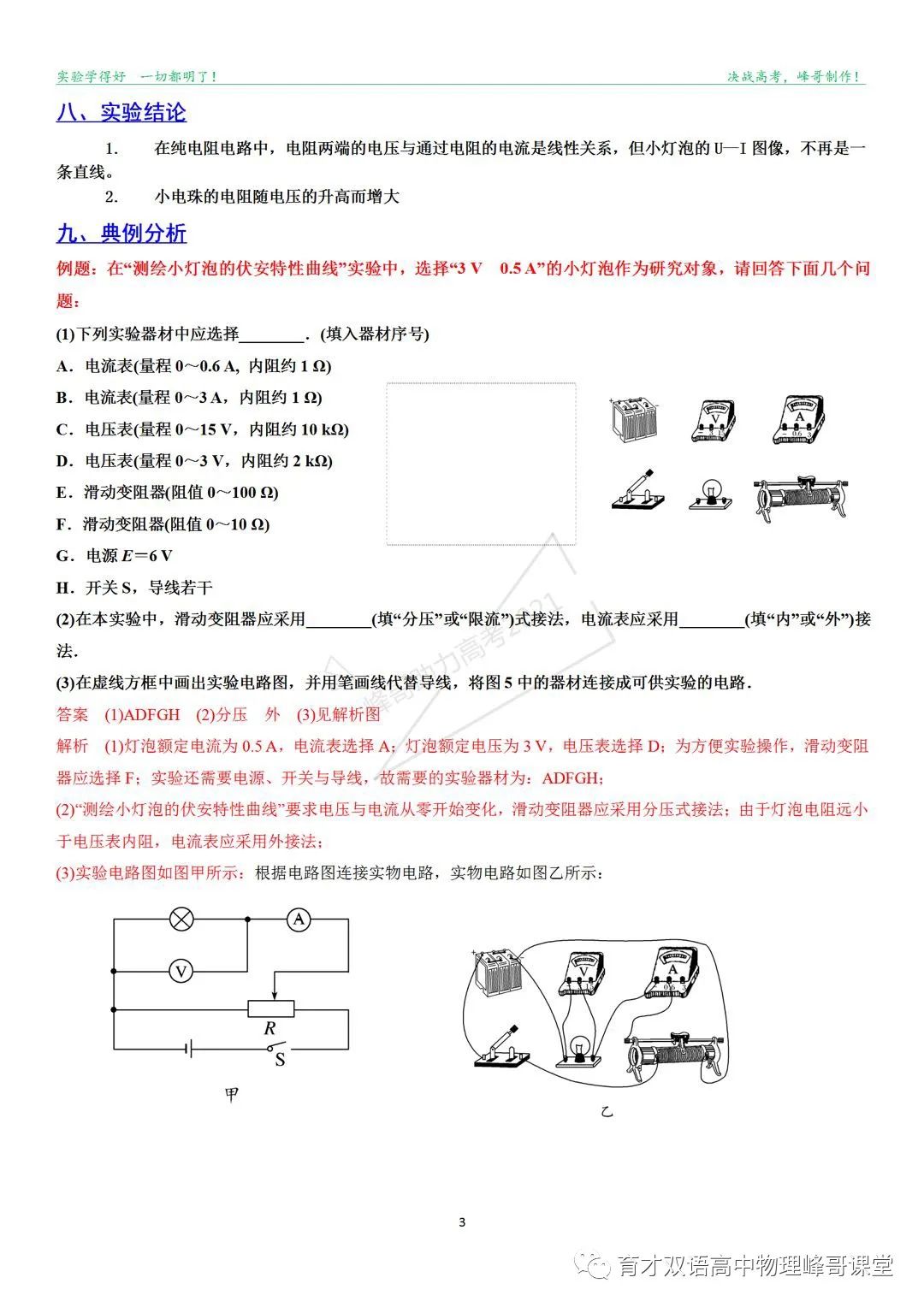

八、实验结论

1. 在纯电阻电路中，电阻两端的电压与通过电阻的电流是线性关系，但小灯泡的U—I图像，不再是一条直线。

2. 小电珠的电阻随电压的升高而增大
