大家好！我是江郎，一个踏踏实实的维修工。

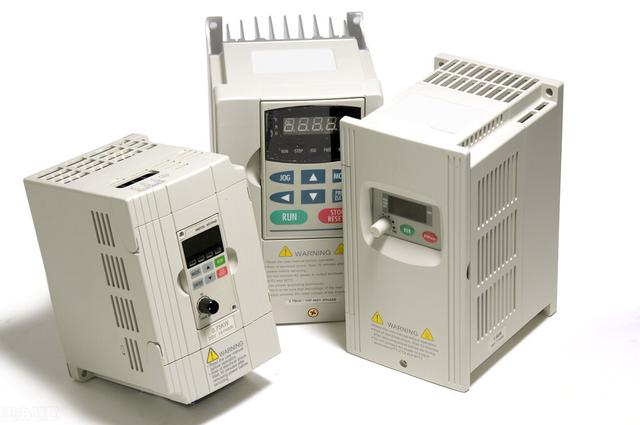

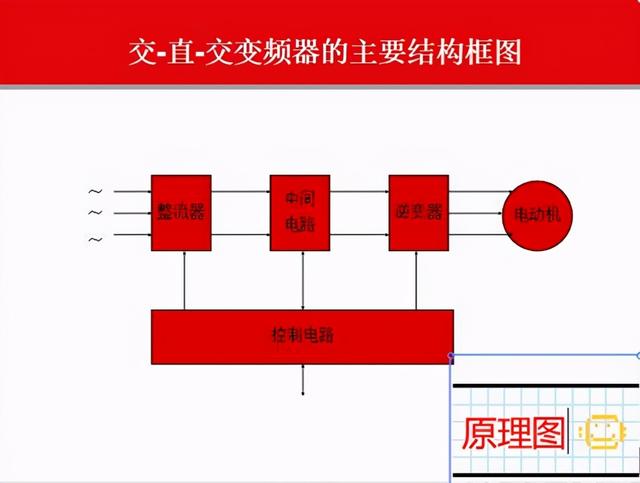

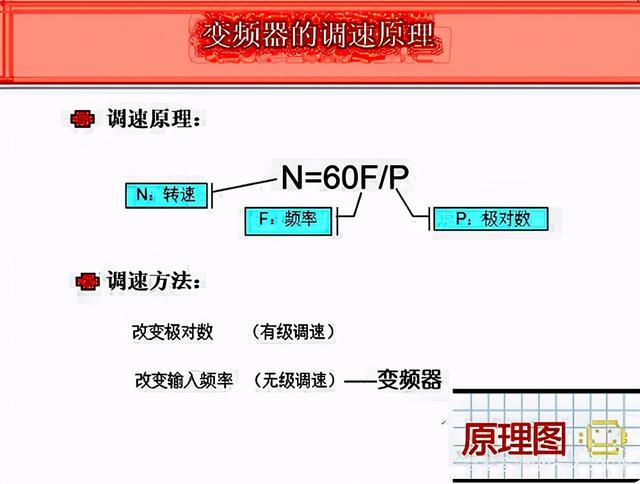

在数控机床或者电气电路中，经常会使用到变频器，所以了解它变得很重要。什么是变频器，它的原理是什么？#变频器#

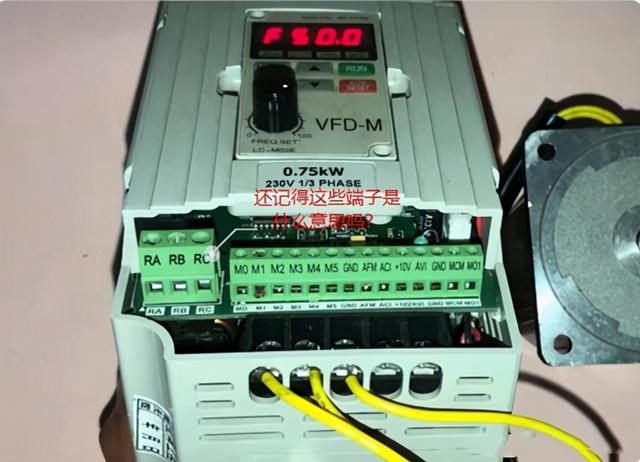

本期江郎来介绍一下变频器的“计数功能”，前期我们介绍过了变频器的各端子的意义，这里就不再重复介绍了，忘记的“道友”可查看下往期内容。你知道变频器上的ACI、COM、GND等都代表什么意思？

要想使用变频器的“计数功能”，我们需要设置变频器的参数，而且还需要正确接线。

参数

首先我们需要对变频器设置参数，如下图：

以台达变频器为例，想要用计数功能，一般设置4个相关参数就可以实现了：

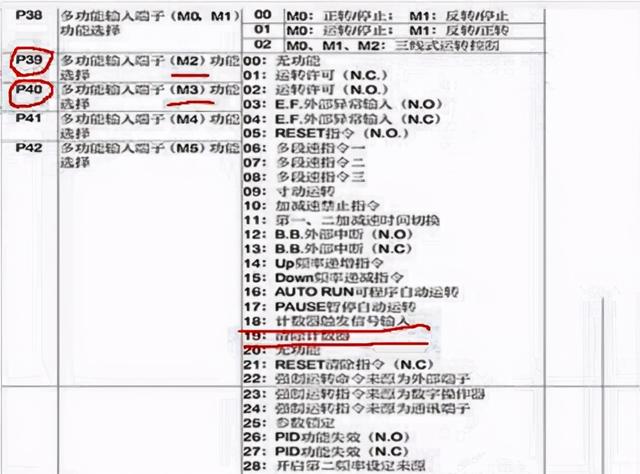

①将M2端子(P39)设置为18(计数器触发信号输入)，由于变频器M0、M1端子默认是正转和反转，所以这里我们就不使用M0和M1。

②将M3端子(P40)设置为19(清除计数器，相当于复位)；

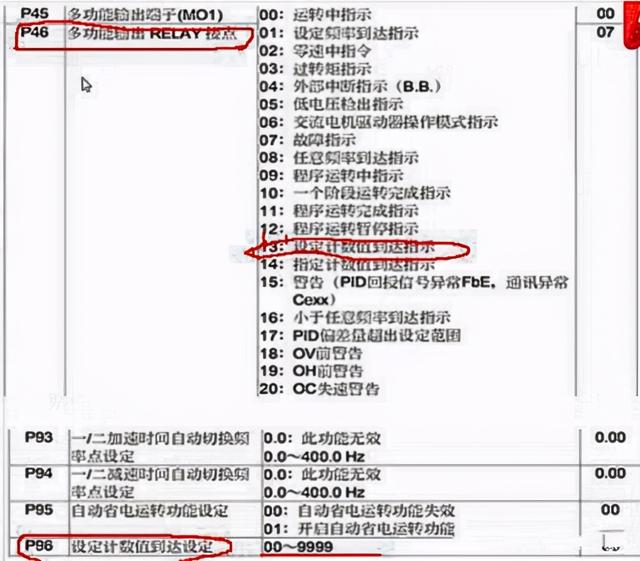

③P46多功能输出RELAY接点是什么呢？其实就是RA/RB/RC三个继电器端子，RA与RC为常开节点，RB与RC为常闭节点。我们将P46设置为13(设定计数值到达指示)时，当P46有输出时候，常开变常闭，常闭变常开，就是这个意思。我们可以给RA和RC接一个指示灯，当到达计数值时候，指示灯就亮了。

④P96是设定计数值到达设定，范围为0~9999。这个根据实际情况自己设置。

接线

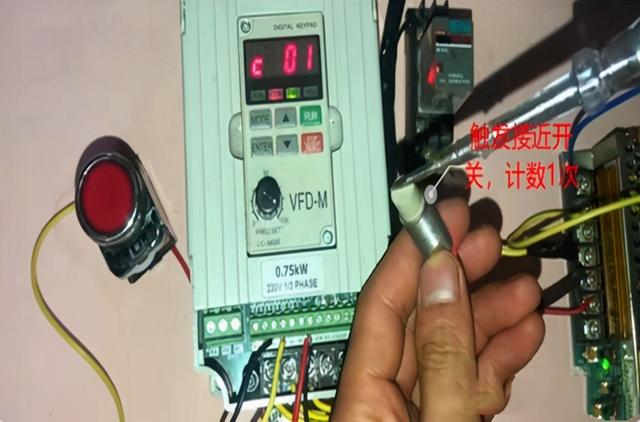

M2端子和GND接在了中继的常开触点上，M3接了一个常开的停止按钮(复位用的)，我们接了一个接近开关来作为M2计数信号输入，触发接近开关，变频器计数一次，如下图

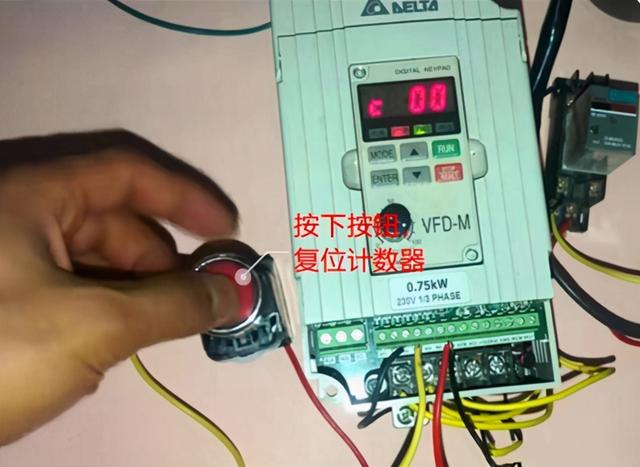

按下停止按钮，计数器复位，如下图

我们可以将P96设置为你想要的计数次数，然后在RA和RC端口上接一个指示灯，当达到设定计数值的时候，指示灯亮……

小结

通过以上内容，我们可以了解到变频器的基本原理以及如何使用变频器的“计数功能”。变频器作为工控中重要的“控制”元器件，熟悉了解它很重要。

而且，实践是检验真理的唯一法门，诸位道友，还不去试试？
