workbench应力应变曲线_【钢构知识】应变时效对Q345钢力学性能影响研究

说明：根据在2019年2月1日正式实施的国标《低合金高强度结构钢》GB/T 1591-2018，取消Q345钢材牌号，改为Q355，跟欧盟标准的S355钢材牌号对应。Q355是普通的低合金高强度钢，屈服强度355MPa。本篇论文的研究过程在新国标实施之前，所以依然用的是Q345牌号。不影响对本文的理解，各位读者阅读愉快。

---

应变时效对Q345钢力学性能影响研究

作者：姜志鹏 王 燕 杨怡亭 马立威

青岛理工大学土木工程学院

摘

要

针对Q345钢和对接焊缝试件开展了应变时效试验研究，分析了应变时效对钢材及焊缝力学性能的影响，采用Ramberg-Osgood模型对应变时效试件应力-应变曲线进行拟合。研究结果表明：预应变为12.5%、时效为7 d标准试件的抗拉强度提高10%，断裂应变降低33%，增大了结构发生脆性破坏的可能性。应变时效提高了对接焊缝试件强度，降低了塑性和韧性。预应变为20%时，对接焊缝试件的断裂应变下降可达50%，应变时效后对接焊缝试件的变形能力显著降低，更易发生脆性破坏。采用Ramberg-Osgood模型可以较为准确地拟合应变时效后的应力-应变曲线，与试验结果吻合较好，适用于不同应变时效处理后的应力-应变曲线。其中，预应变和时效增加均能引起特征指数n增大，预应变对特征指数n的影响更显著。与时效影响相比，预应变对Q345钢和对接焊缝试件力学性能的影响更加显著。

0丨引言

应变时效是钢材经过冷加工塑性变形及焊接内应力变形使钢材强度与硬度升高而塑性与韧性下降的一种物理现象。钢结构建筑易于改建、变更用途和灾后修复，经长期静力荷载或设防烈度地震作用后，发生塑性变形的部分损伤结构，常无需完全拆除重建，而是修复后继续使用，或回收利用部分构件。而损伤结构的修复工作不会立刻进行，在等待修复期间，经一定量塑性变形后的钢材在常温下放置，应变时效现象使钢材本身的力学性能发生变化，导致构件乃至结构的受力性能改变。若对结构的继续使用性、灾后可修复性进行评估时，仍采用其原始应力-应变关系进行设计和计算，是不妥当的。澳洲学者Sajjad通过试验对Grade350钢材应变时效影响下的力学性能进行了初步研究，并采用有限元方法，对比了简支钢梁在应变时效影响下的受力性能和变形能力变化，研究结果表明，应变时效使简支钢梁承载力及变形能力显著下降。张忠良考虑高强建筑用热轧H型钢在使用过程中的应变时效现象，对热轧H型钢的低周疲劳性能进行试验研究，研究结果表明，应变时效使热轧H型钢疲劳寿命和循环韧度降低。

应变时效使钢材力学性能发生显著变化，多起由钢材应变时效导致的爆炸事故造成了巨大的经济损失和人员伤亡，因此，近年来国内外学者针对应变时效影响下的钢材性能变化进行了研究。在管线、船舶、汽车制造等领域的钢材经应变时效影响后的材料性能变化方面，以及不同元素含量对钢材应变时效的影响方面取得了众多研究成果。然而，在结构工程领域考虑应变时效对钢材本构关系的影响，以及应变时效对钢结构整体力学性能的影响研究方面目前鲜见报道。

本文对目前结构工程中常用的Q345钢材基本力学性能进行了应变时效试验研究，分析Q345钢在应变时效前后力学性能的变化，为深入研究应变时效对钢结构整体受力性能的影响积累数据并提供依据。考虑到实际钢结构中焊缝的存在，设计了对接焊缝试件并研究应变时效对其力学性能的影响。另外，针对Q345钢在经过应变时效处理后表现出无明显屈服平台的特征，采用Ramberg-Osgood(R-O)模型对其应力-应变曲线进行拟合。

1丨试验概况

1.1 试件设计

试验采用Q345钢，其化学元素含量如表1所示，根据GB/T 228.1—2010《金属材料拉伸试验第1部分：室温试验方法》，设计制作了35个标准试件，试件尺寸及编号如图1、表2所示。为研究应变时效对焊缝力学性能的影响，设计制作了10个对接焊缝试件，试件尺寸及编号如图1、表2所示。

表1 Q345化学元素含量 %

注：表中数据由河北钢铁股份有限公司唐山分公司提供，钢板厚度为10 mm，钢材批次号为2316AE1023。

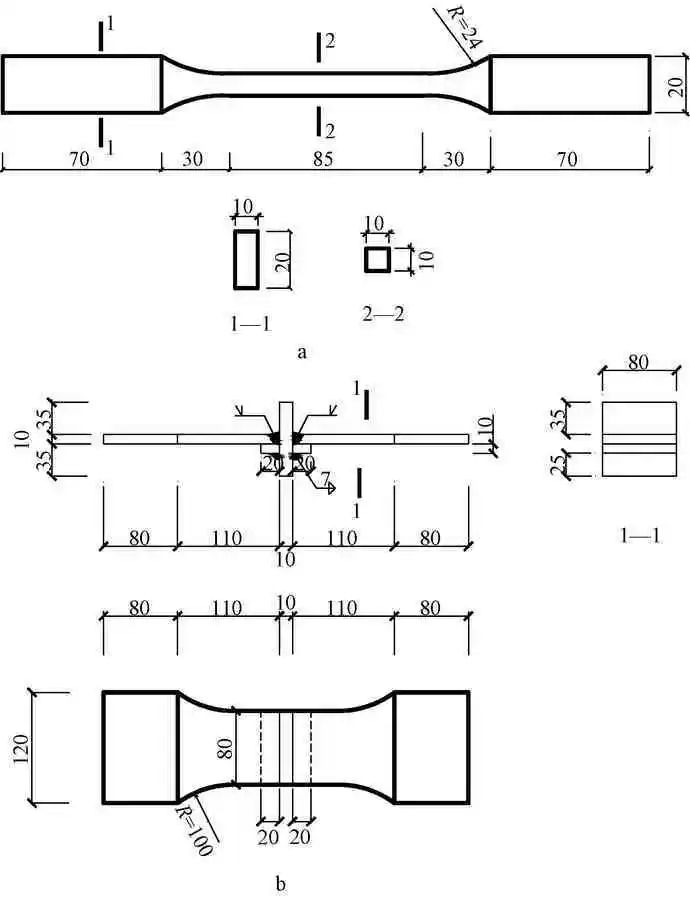

a—标准试件详
