Workbench静力学分析连接接触和焊点操作

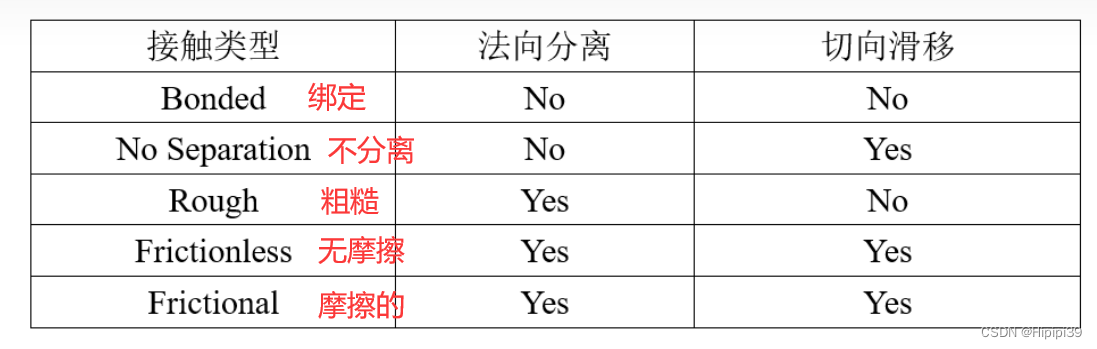

五种连接接触异同

参考这篇知乎文章：ANSYS Workbench五种常见接触

可知下面这些异同：



 焊点操作

 主要看这个B站视频：Workbench下焊接的使用

 两个一定要学会的操作是

1）通过点载荷建立均匀的点

是在大框架的第二步，几何结构里面打开你导入的三维模型，然后在里面生成模型，把需要改动的部件进行解冻再进行画草图操作等等。

在草图绘制界面-点-点载荷这个顺序进行操作。

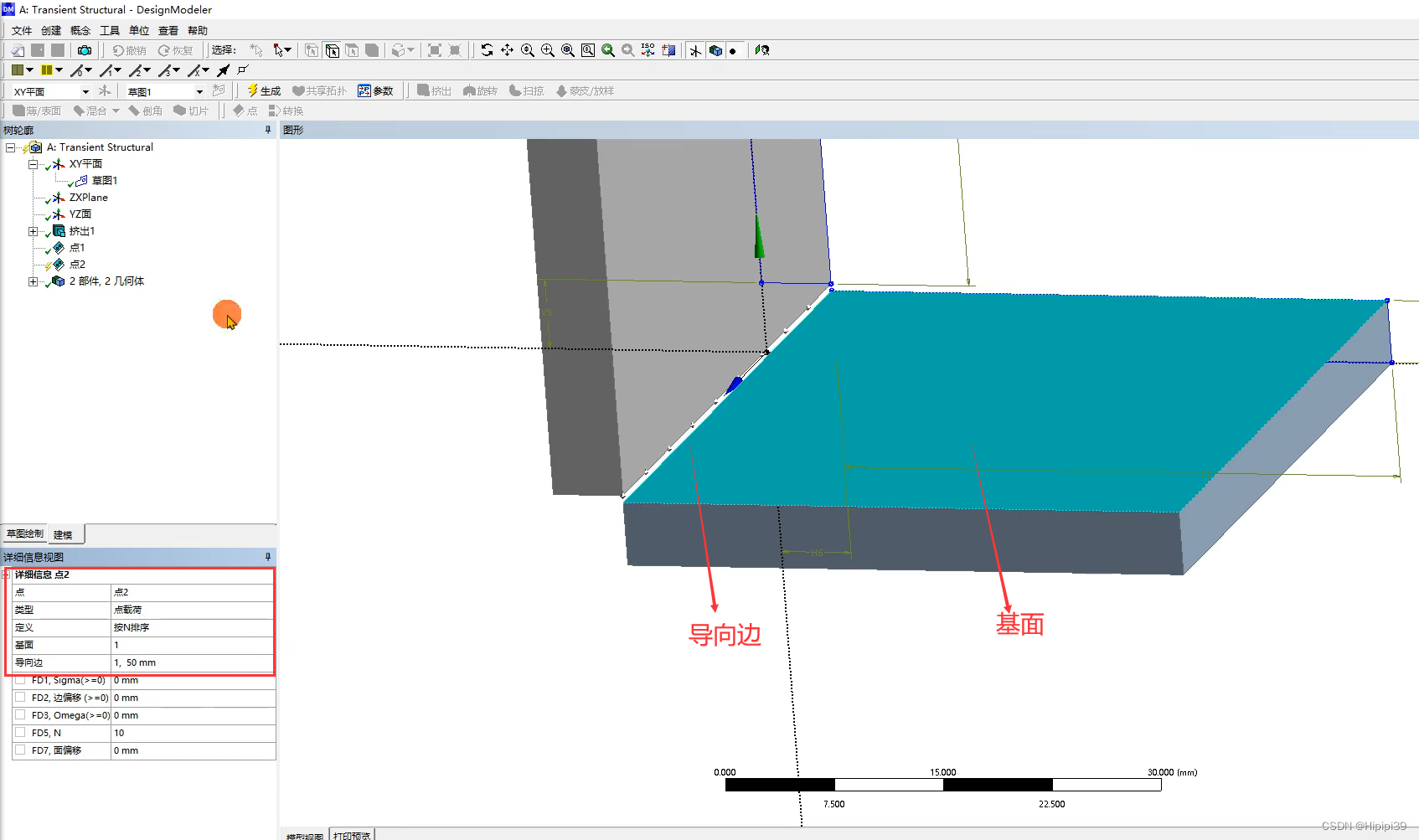

值得注意的是，导向边也不一定是要图形的边，也可以是你之前在草图上Sketching挤出操作Exclude压印面Imprint Face上刻下来的线等。

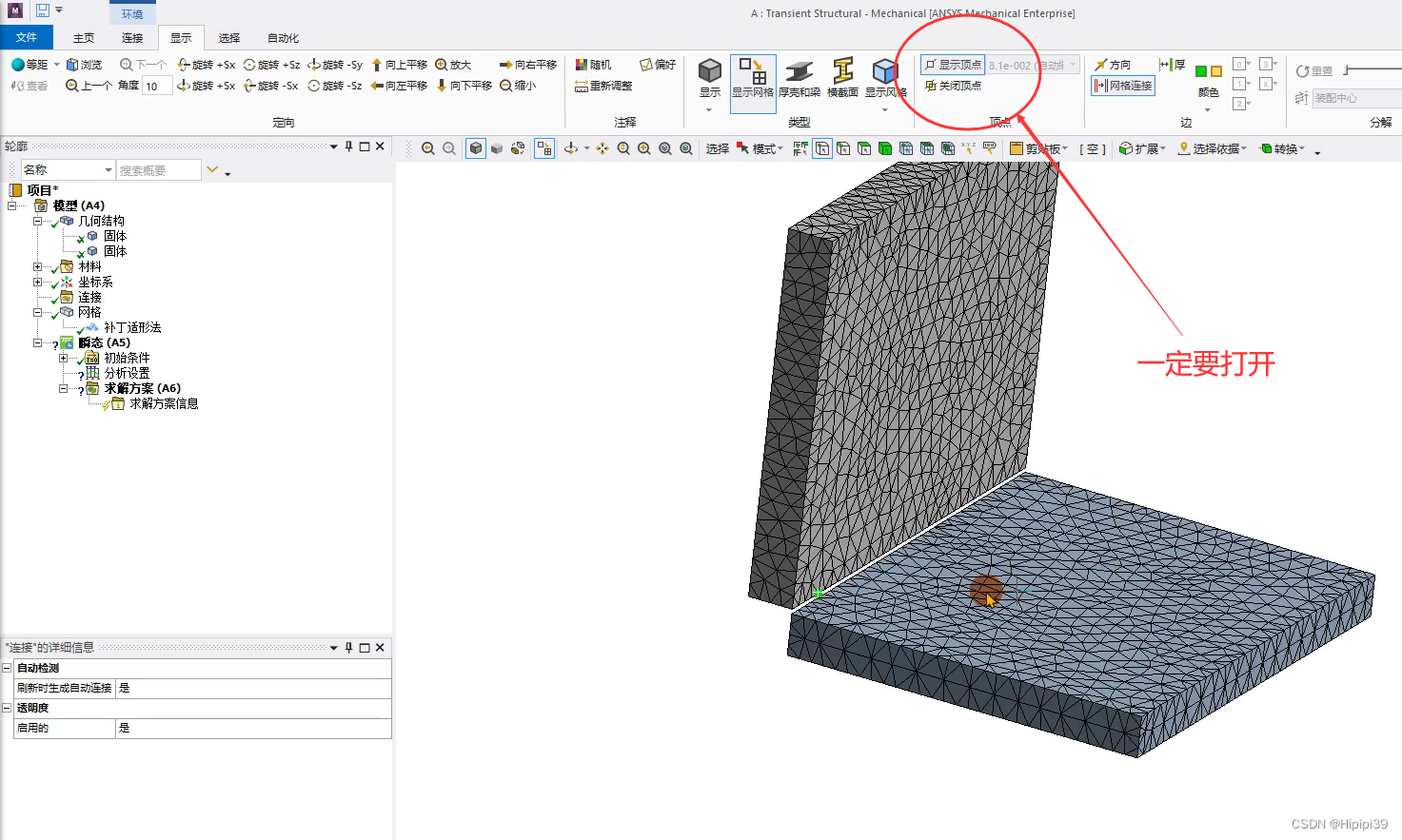

2）打开顶点显示按钮

打开你就可以清晰地看到自己刚刚通过点载荷建立的一排均匀的点了，后面焊点选择点特征的时候也就好选。

焊点≠焊接

焊接操作，这个直接在工程数据里面就可以完成，而焊点操作要到下一步几何结构里面一对对添加焊点。

焊接操作直接给你整出一块板儿来，我用焊接的操作求解，会有报错，根本算不出来。

而焊点操作感觉没什么影响，还不如直接用固结在一起的Bonded绑定呢。
