当今社会即使是到了夜间，利用睡眠时间在办公、学习或者刷剧的人仍比比皆是，为了避免影响同住的其他人休息，和方便夜间工作，因此配备一款智能台灯来保护我们的眼睛是很有必要的。充电头网了解到，Jya就推出了这么一款极简智能无线台灯。
这款产品将极简设计体现的淋漓尽致，一根铝杆加磁吸底座便组成了一款智能台灯，小巧不占桌面空间。产品内置双灯珠，亮自然光，让用户犹如处在白天之中，眼睛适应性更好。此外其支持亮度、远近调节，内置电池续航时间长达12个小时，外带更方便。下面充电头网就和大家分享这款台灯的拆解，看看其如何设计。
一、Jya无线智能台灯外观

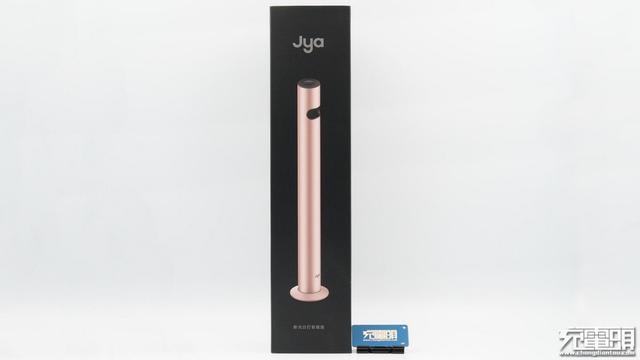

产品采用黑色包装盒，正面设有产品品牌、外观图和名称，外观在黑色基调衬托下更加凸显。
产品内设双LED灯珠，有远近光两种模式，可根据实际情况进行调节，更加人性化。
产品采用USB-C供电接口和磁吸底座，适用性强稳定性好，此外设有触摸按键，操作简便。
此外包装盒上还标明了产品四大功能特性，4000K 自然光，95CRI 显色指数，12小时电池续航，亮度支持100级调节。

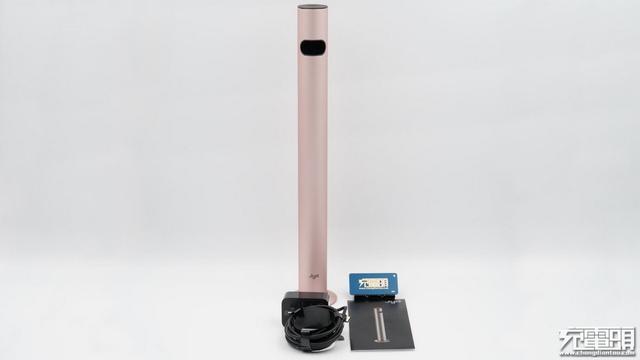

包装内含无线台灯、适配器和使用说明书。

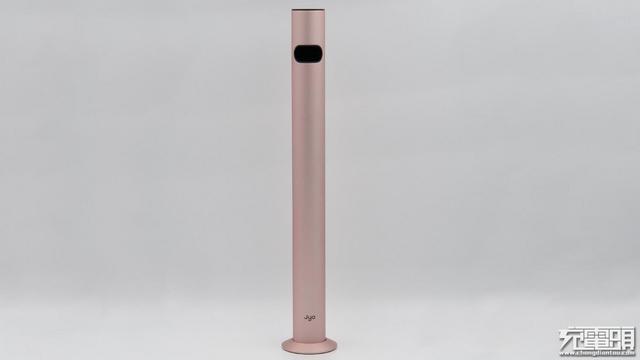

Jya无线台灯由磁吸底座以及圆柱形灯杆组成，主体采用铝合金外壳，表面喷砂处理，整体呈粉色。灯杆顶部设有触摸键以及灯珠，底部设有USB-C供电接口和重置按键。
灯杆顶部特写，设有LED灯，中心是触摸按键。
两颗灯珠特写。

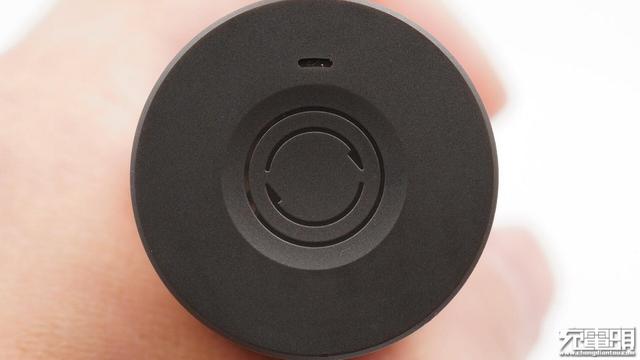

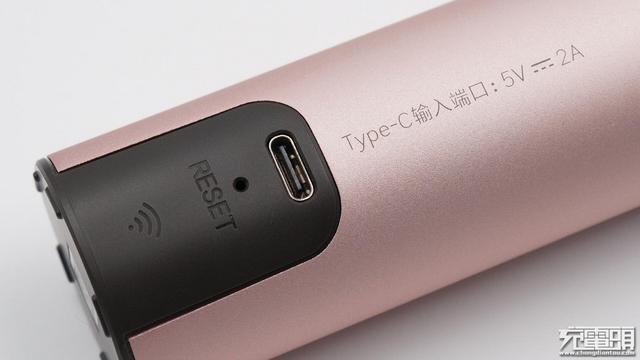

USB-C接口黑色胶芯不露铜，上方标注有输入参数，下方设有重置键，通过圆孔进行操作。

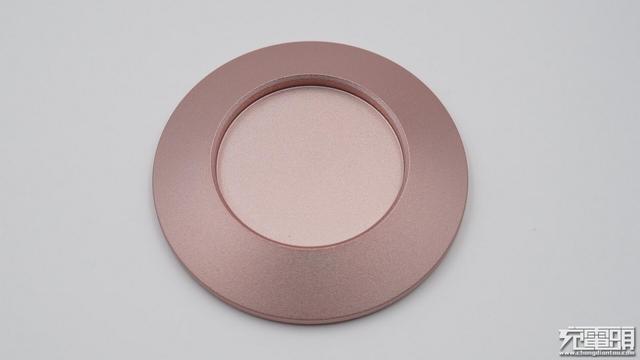

底座上设有圆槽，配合磁吸设计，可以让台灯固定得很稳固。

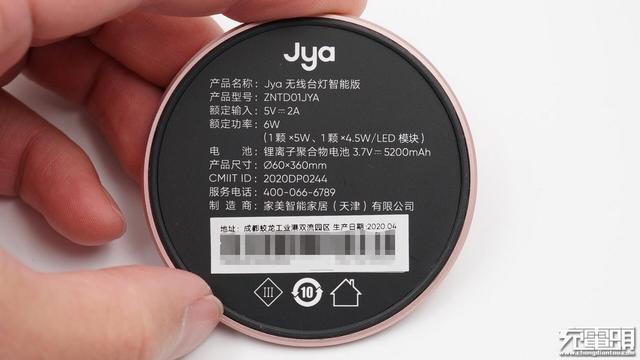

底座底部边缘设有凸出胶垫，起到防滑作用，此外塑料壳上标注有产品的参数信息。
产品名称：Jya无线台灯智能版
型号：ZNTD01JYA
尺寸：∅60*360mm
净重：约0.6kg
毛重：约1.1kg
额定输入：5V2A
额定功率：6W(1颗*5W，1颗*4.5W/LED模块)
电池：锂离子聚合物电池 5200mAh/3.7V
制造商：家美智能家居(天津)有限公司

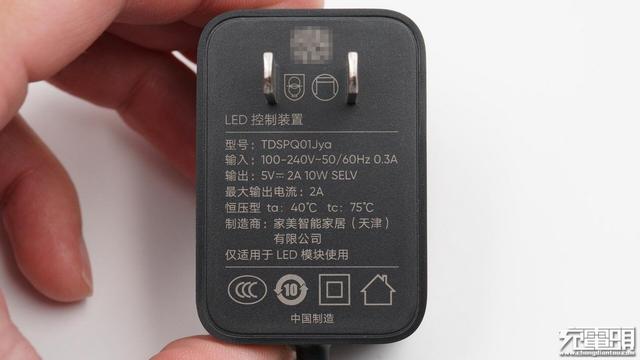

适配器采用固定式国标插脚，输入端外壳上标注有信息
型号：TDSPQ01Jya
输入：100-240V~50/60HZ 0.3A
输出：5V2A 10W SELV
最大输出电流：2A
恒压型 ta：40℃ tc：75℃
制造商：家美智能家居(天津)有限公司
产品已经通过了CCC认证。

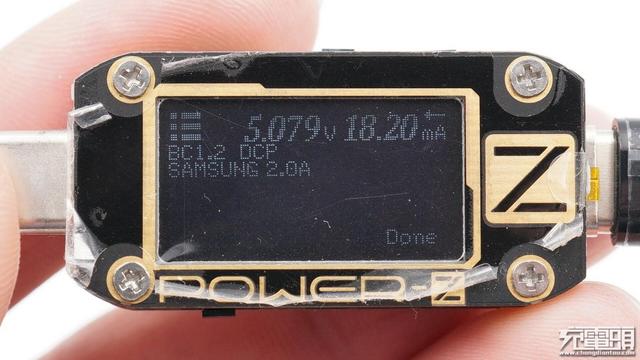

使用ChargerLAB Power-Z KM001C读取适配器输出口协议，显示支持Samsung 5V/2A和DCP协议。

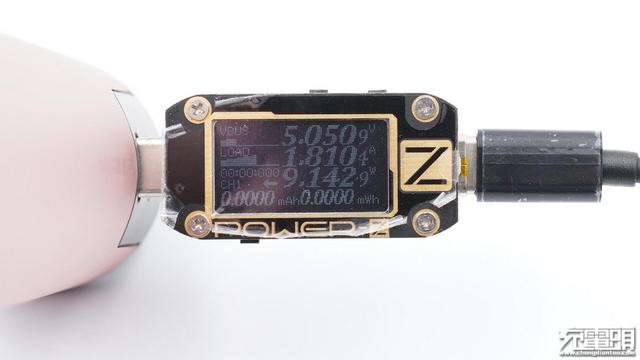

另外对台灯进行充电测试，实测充电电压5V，电流1.8A，充电功率为9W，符合适配器标称。
二、Jya无线智能台灯拆解

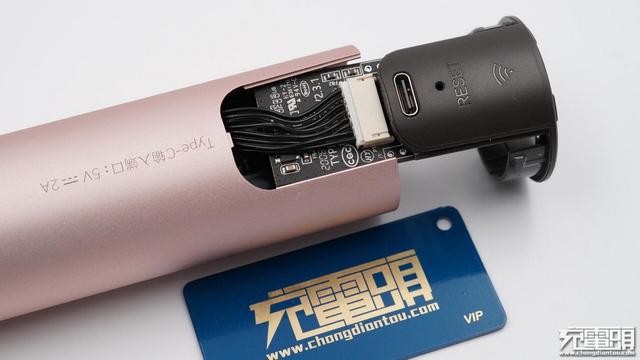

将底部外壳拆开，输入端小板和主控PCB板之间通过导线连接，并且采用插拔式设计，方便进行组装。
拆下的底部塑料壳一侧使用固定柱固定PCB板。
底部圆槽里放置有一块磁铁。

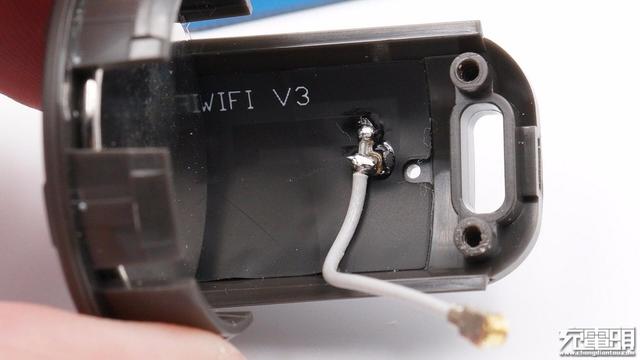

将输入端小板拆下，在塑料壳和小板之间有一根同轴馈线进行连接。

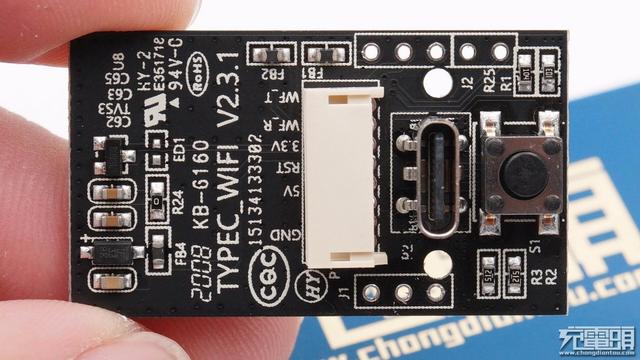

小板正面一览，设有USB-C母座、重置按键和插槽。

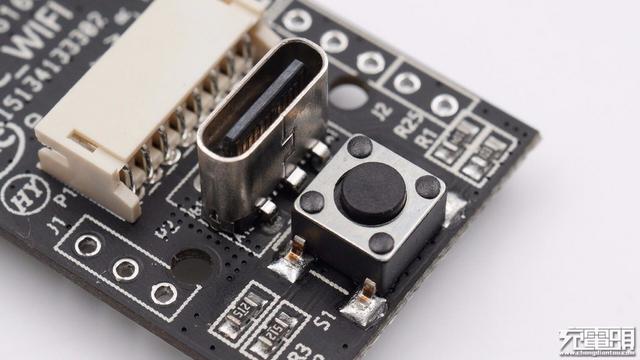

USB-C母座和复位按键特写。
小板背面设有无线模块进行控制。

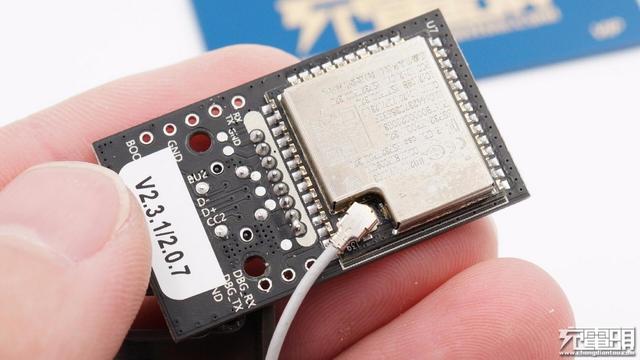

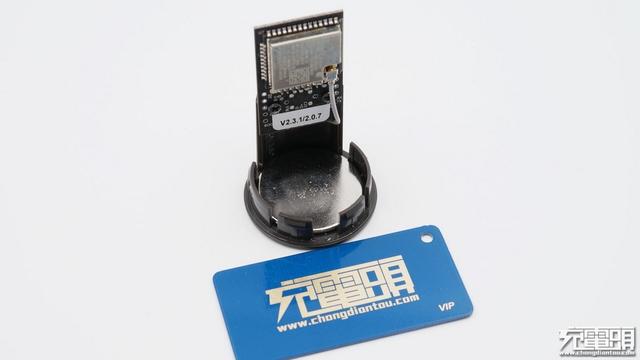

屏蔽罩特写，采用乐鑫ESP32模块进行无线连接及控制。

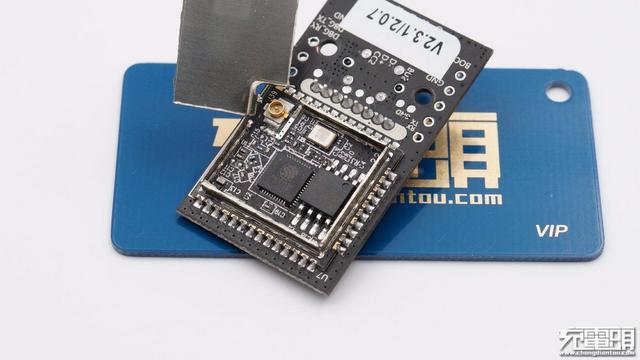

将输入端小板的屏蔽罩拆开，内置两颗芯片。

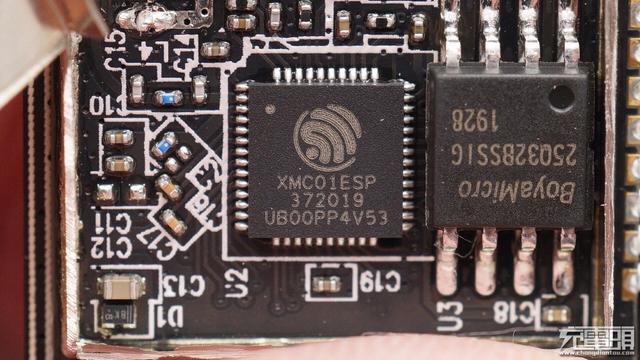

丝印XMC01ESP的无线芯片。
丝印25Q32BSSIG存储器。

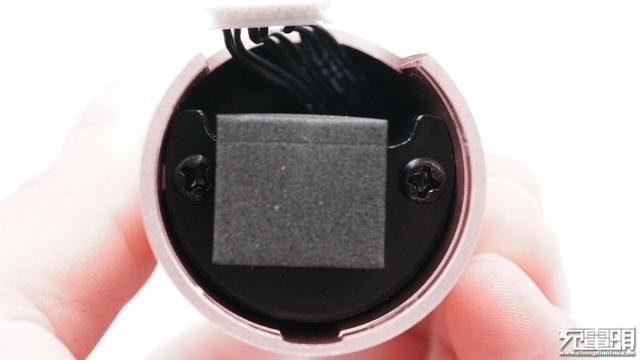

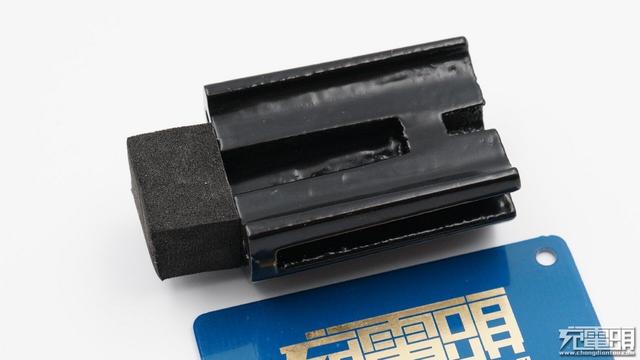

拆掉底部塑料壳后，灯杆内有一块配重铁，两侧使用螺丝进行固定，并贴有泡棉和磁铁进行隔离。将配重铁放置在灯杆底部可以降低重心，使台灯不易翻倒。
配重铁特写，表面喷有绝缘漆。

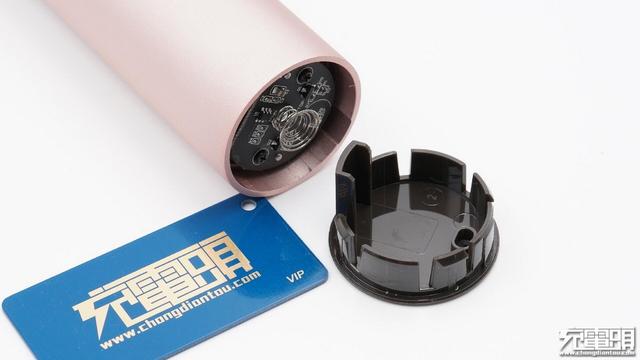

将灯杆顶部塑料壳也拆下，采用卡扣进行封装。

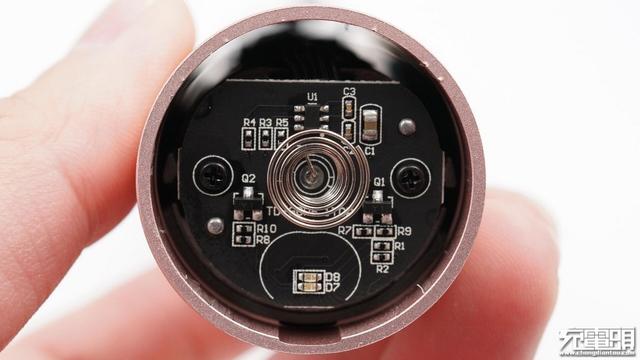

内部小板使用螺丝进行固定，中间是触摸按键弹簧。
拆掉螺丝将PCB板取出。

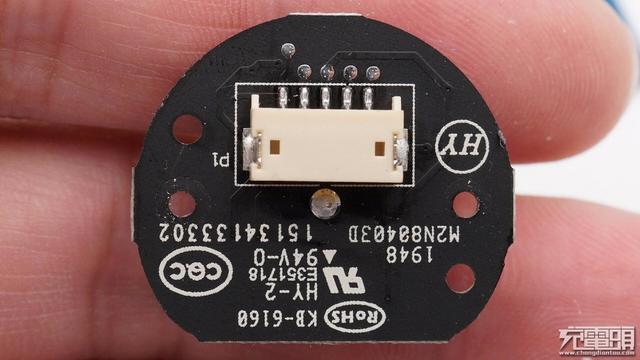

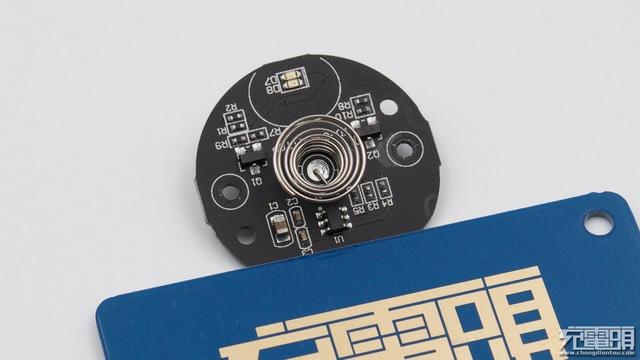

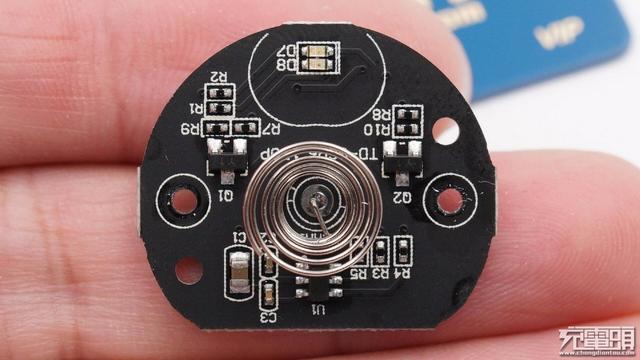

顶部小板正面一览，设有触摸弹簧和LED灯等。
LED灯特写。

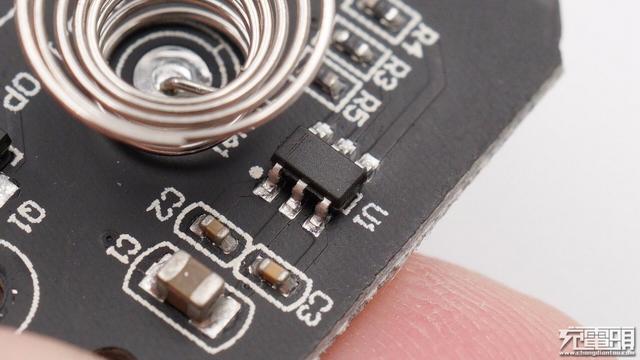

弹簧旁边是一颗无丝印的触摸芯片，检测触摸操作。
小板背面设有连接插槽。

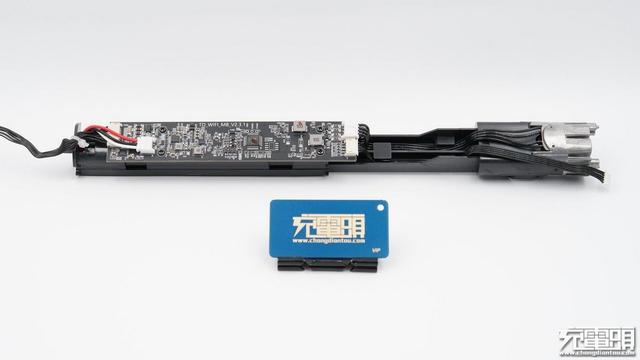

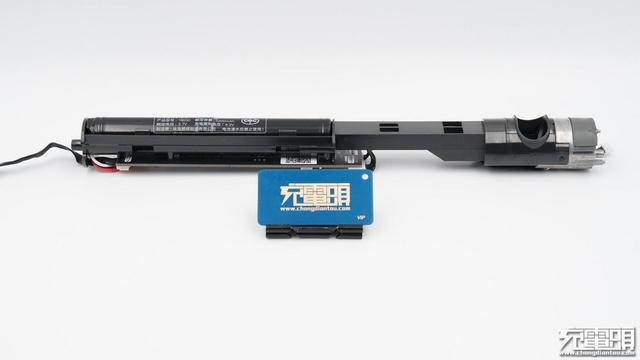

将灯杆两端的卡位器件全部拆掉后，就可以将最里面的器件取出。台灯内部采用塑料壳作为整体骨架，一端放置电池和主控PCB板，另一端放置灯珠模块。
输入小板以及顶部等感应小板和主控PCB板之间采用导线连接，导线插拔式设计方便组装。

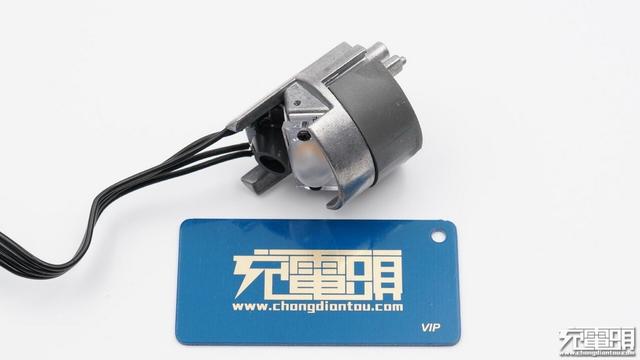

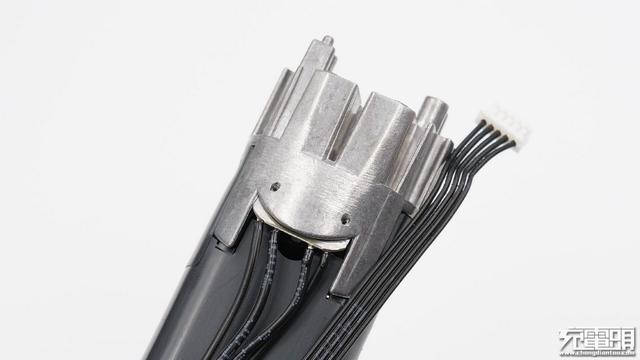

塑料架顶部固定有散热铝块，通过铝合金外壳散热。

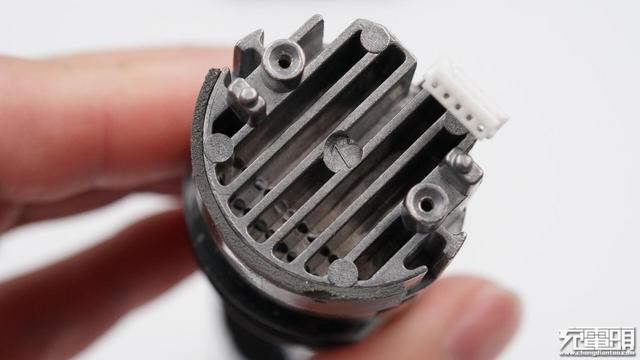

散热铝块上有鳍片设计帮助散热，还有导热贴与铝合金外壳接触导热。
散热铝块底部安置灯珠，顶部灰色导热贴。
灯珠所在小板使用螺丝固定，灯珠上覆盖柔光罩。

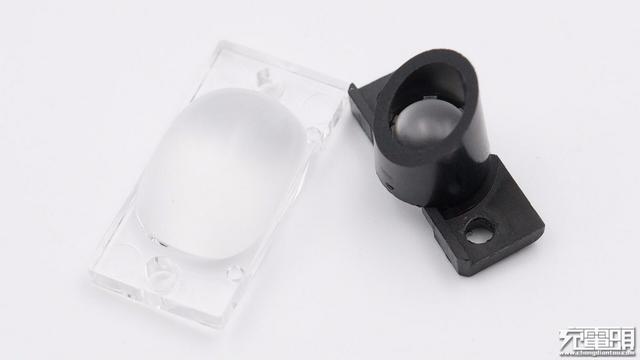

两个柔光罩特写。

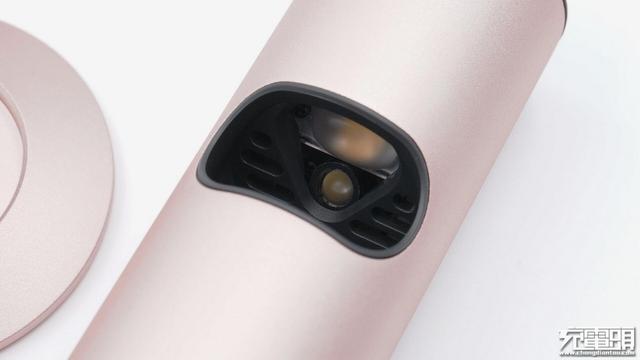

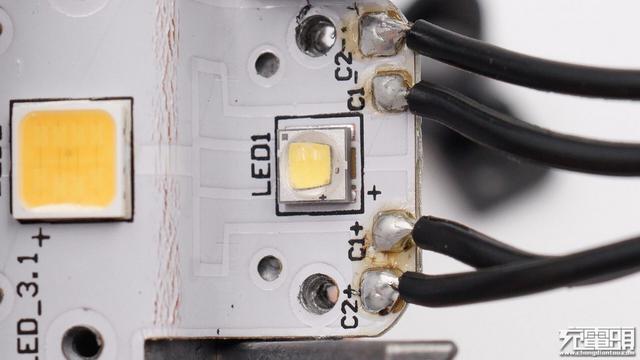

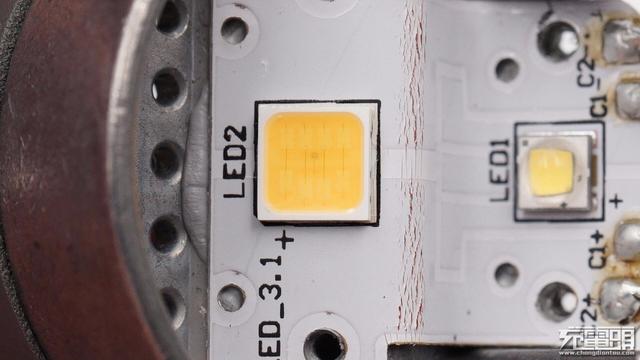

远光 CREE LED灯珠特写。
近光OSRAM LED灯珠特写，灯珠焊接在铝基板上，与散热铝块之间有导热硅脂。

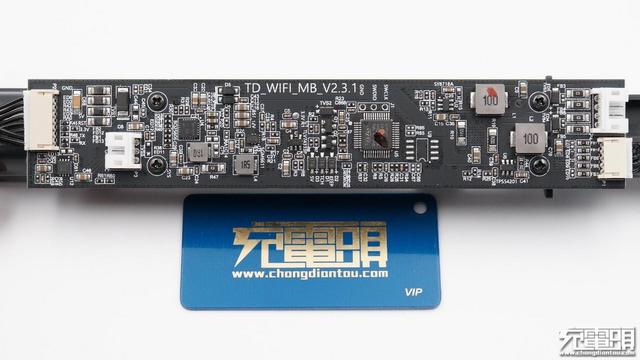

主控PCB板正面一览，左侧设置充电电路，右侧设置灯珠控制电路。

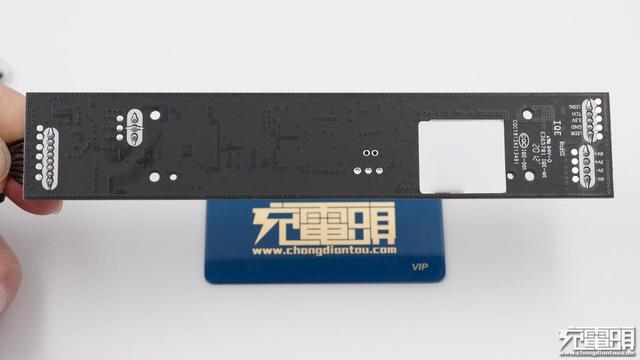

主板背面一览。

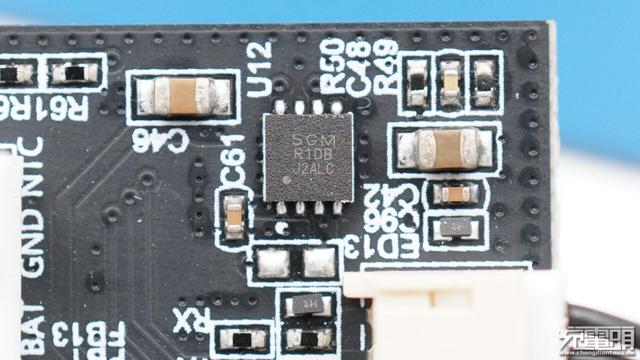

圣邦威 丝印R1DB的IC。

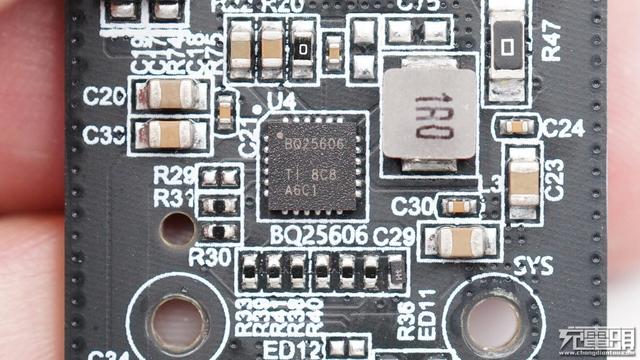

TI德州仪器BQ25606是高度集成的独立3.0A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。

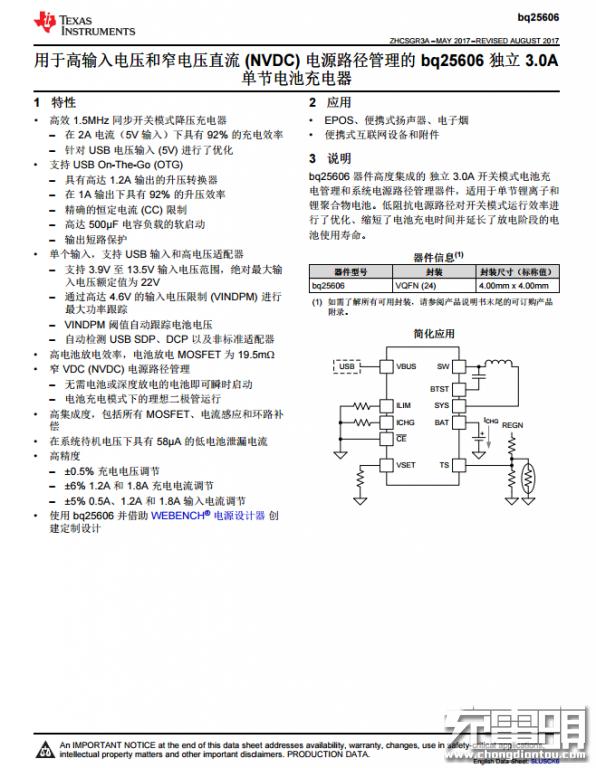

TI德州仪器BQ25606资料信息。

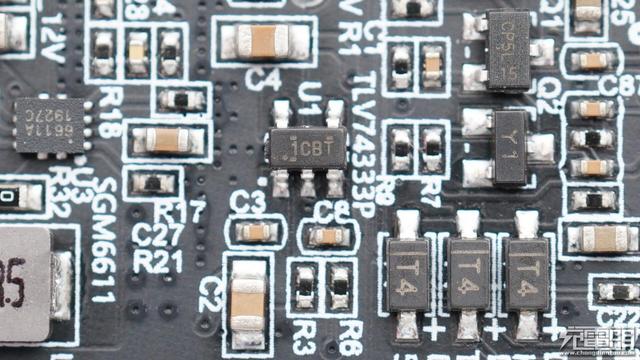

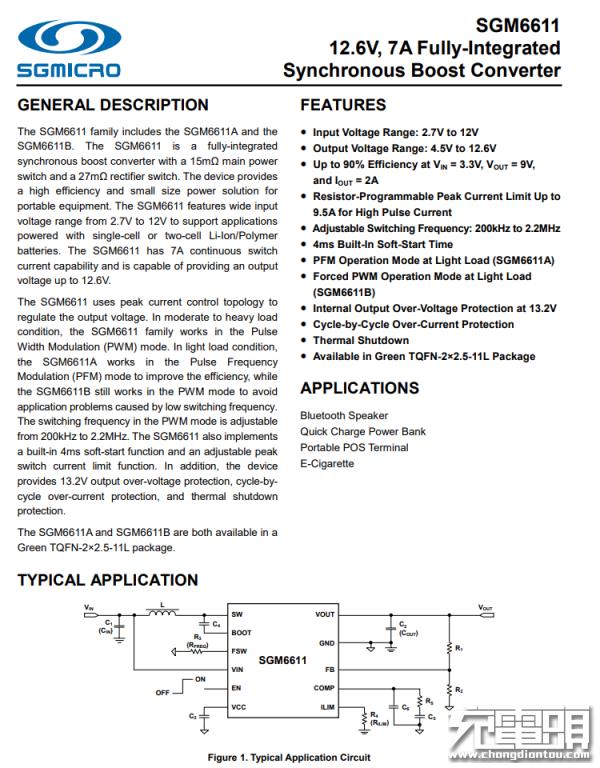

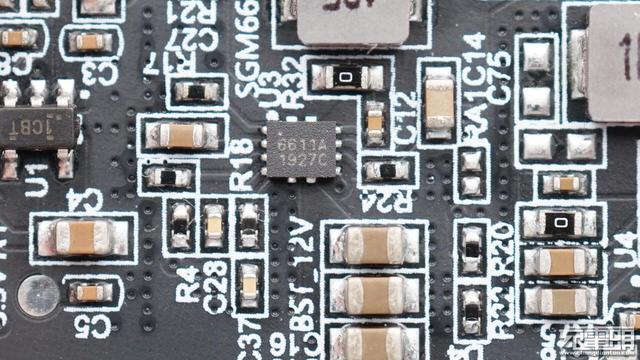

圣邦威 SGM6611A 升压，适用于单节锂电升压，最高输出电压12.6V，将内置电池升压为LED调光电路供电，提高电池使用率。
圣邦威 SGM6611A 详细信息。
TI TLV74333P 300mA 低压差线性稳压器，为单片机供电。
TI TLV74333P 详细资料。

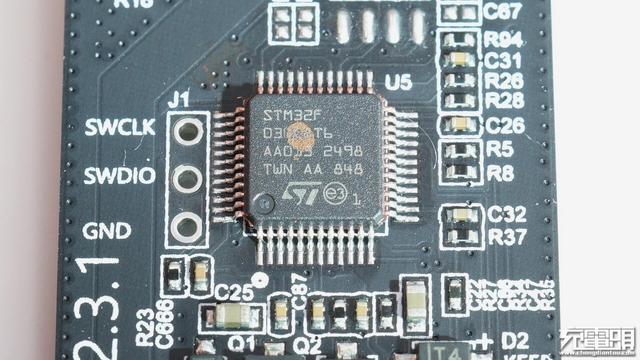

意法STM32F030C8主控单片机，用于调光等控制功能。

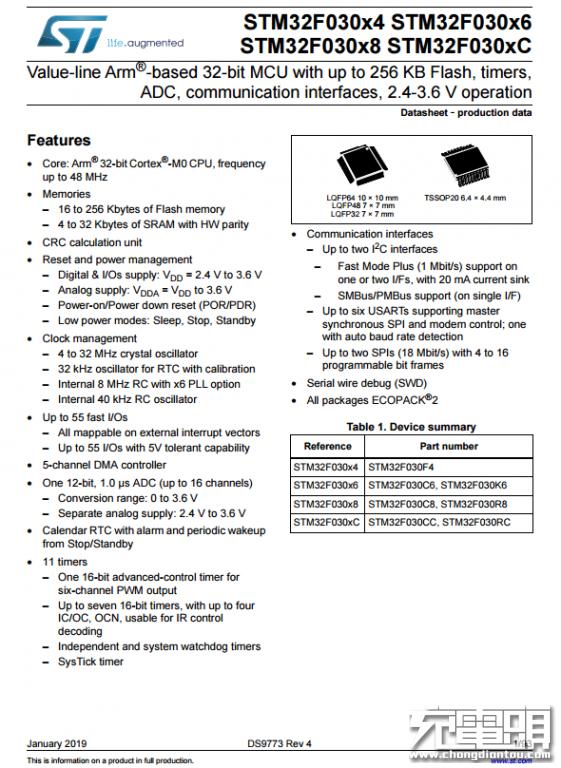

意法STM32F030C8资料信息。

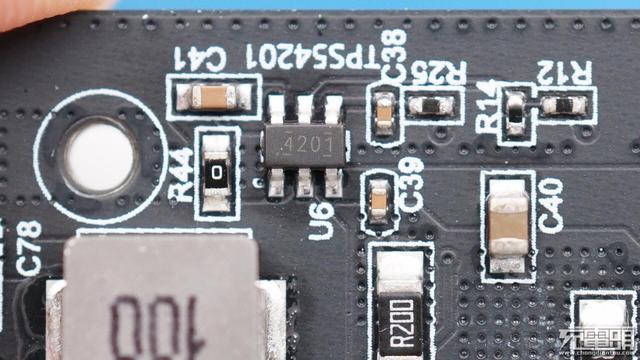

TI TPS54201 同步降压恒流LED驱动器，用于LED降压驱动。

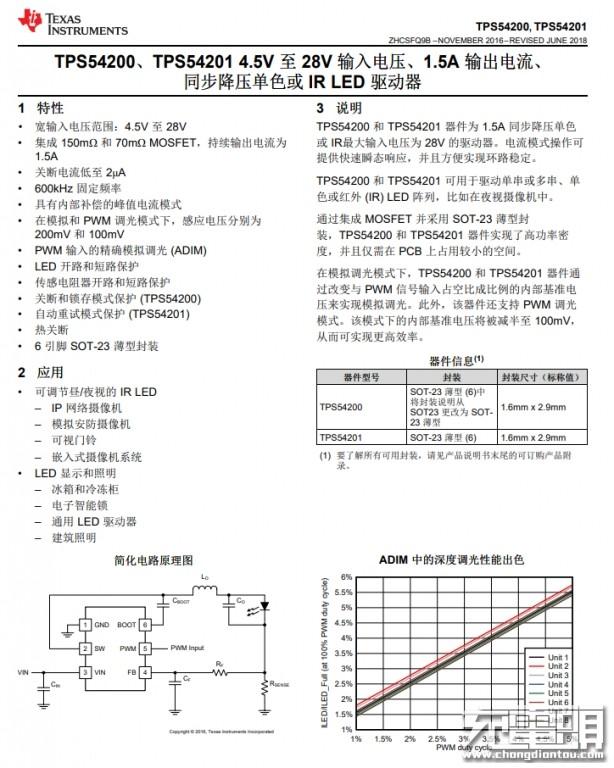

TI TPS54201资料信息。

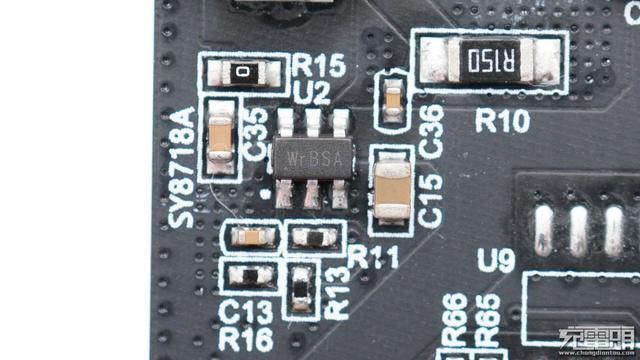

矽力杰 SY8718A 降压LED 调光IC。

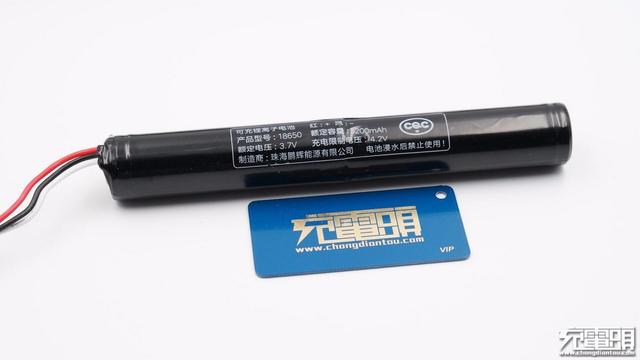

两颗电池通过三根导线(红+黑-)和主控PCB板连接，并采用黑色绝缘塑料皮包裹保护，塑料皮上标注有电池信息，电池来自珠海鹏辉能源有限公司，型号18650，规格为5200mAh/3.7V，充电限制电压4.2V。

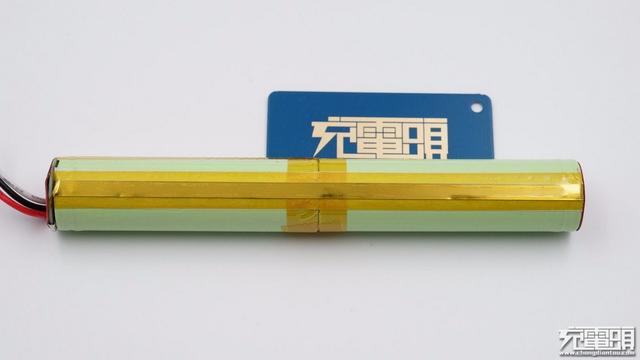

割开塑料皮，两颗电池通过镍带并联，镍带粘贴绝缘胶带。

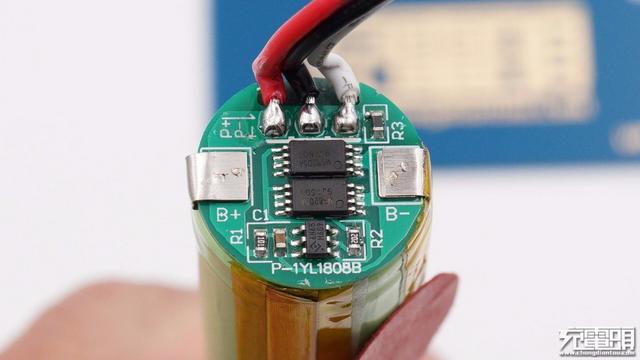

电池一端设有圆形小板，上面设有电芯保护电路。

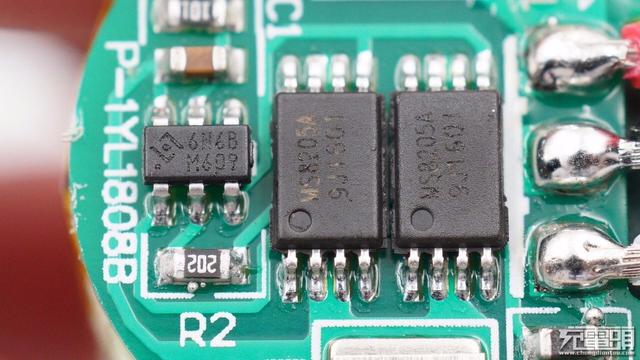

左边是宏康锂电保护IC，丝印6N6B。右边是两颗MS8205A锂电保护MOS管。

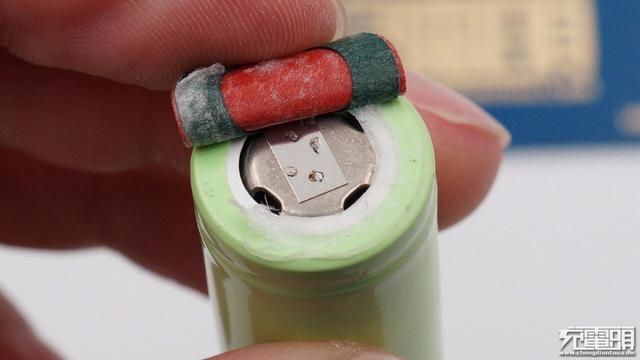

l另一端贴有绝缘纸，镍带和电池点焊连接。

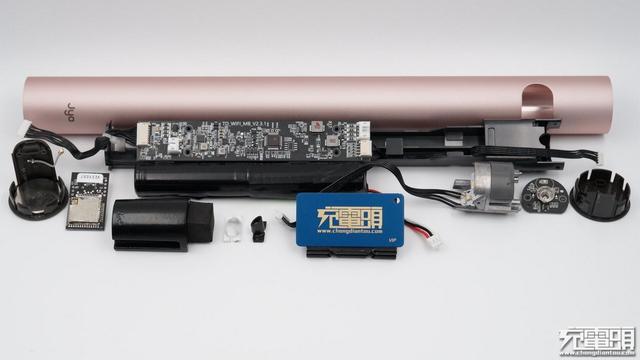

全部拆解完毕，来张全家福。
充电头网拆解总结
Jya智能无线台灯由底座和灯杆组成，同时配有专门的适配器用于充电，使用寿命更长。产品机身壳采用高端铝合金CNC材质，表面阳极氧化处理，整体光滑更精致。作为一款智能台灯，其可发出自然光，显色指数高达95，对眼睛的保护更好。此外还支持远近亮度等调节，内置5200mAh锂电池保证长时间续航。这么一款产品放在桌面上可大大节省空间，外带露营等又十分方便。
充电头网通过拆解了解到，内部采用德州仪器BQ25606降压为电池充电，并采用宏康锂电保护IC组成的保护电路用于电池保护，电池外套绝缘塑料皮。调光电路采用圣邦威 SGM6611A先升压，再通过两路独立的降压调光电路驱动LED，升压降压可以提高电池使用效率，增加灯的续航时间，这点相比传统线性或直接降压驱动，亮度不受电池电压影响。
设计方面，灯杆内部采用长条塑料壳充当骨架，用来固定各个部件，而各部件之间通过导线插拔式连接，组装方便。灯珠焊接在铝基板上，配合铝制外壳散热。灯杆底部设有磁铁和配重铁，使台灯重心下移，使用更稳定，设计细节讲究，考虑周全。
