暖通专业主要囊括的系统有：采暖、通风、新风、空调、防排烟、燃气等。其中采暖设计是所有项目都会有的系统。而其他几项则与项目类型、项目要求有关，可能有，可能没有。具体这个楼都上了什么项目，看设计说明即可。下面谈识图的时候，为了能通俗理解，不会太纠结专业术语。

采暖系统

采暖系统上，都看什么呢，看设备，看管道。

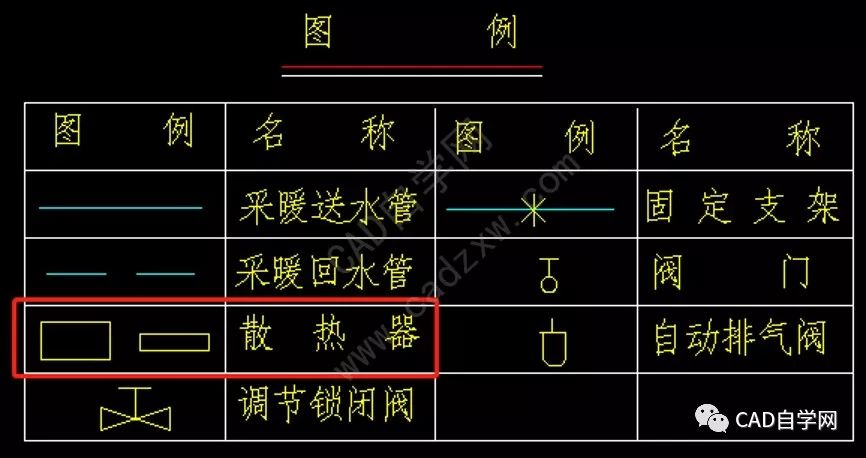

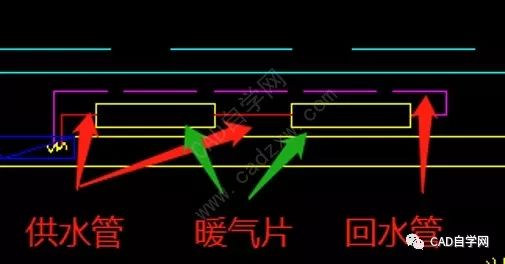

采暖就是大家通常说的供暖。末端的供暖设备主要有两种：散热器和地面辐射管道，即暖气片和地热。再往前推几年的住宅楼都是暖气片，现在户内基本都是地热，所以冬天你家地板总是热乎乎的。暖气片通常是个矩形，上边接着供回水管道。

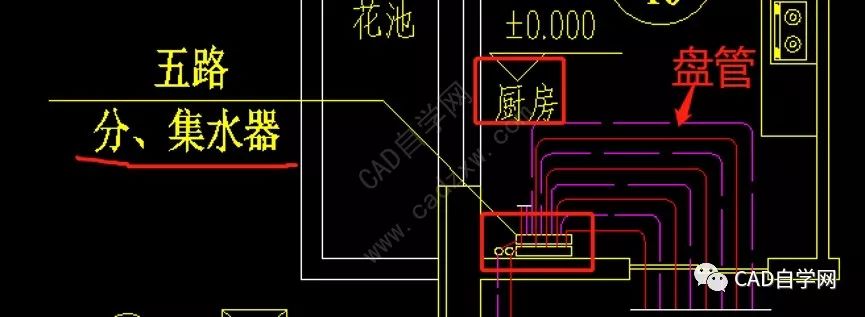

地热是地板下铺设盘管，盘管的间距暖通设计计算，但有时也会二次交由专业厂家设计。交由专业厂家设计的那种，暖通图纸则只会示意盘管前的部分，即集水器，也就是所谓的水分配器。这个集水器的位置通常在燃气灶下边，有兴趣的可以看看你家厨房灶下边的橱柜。

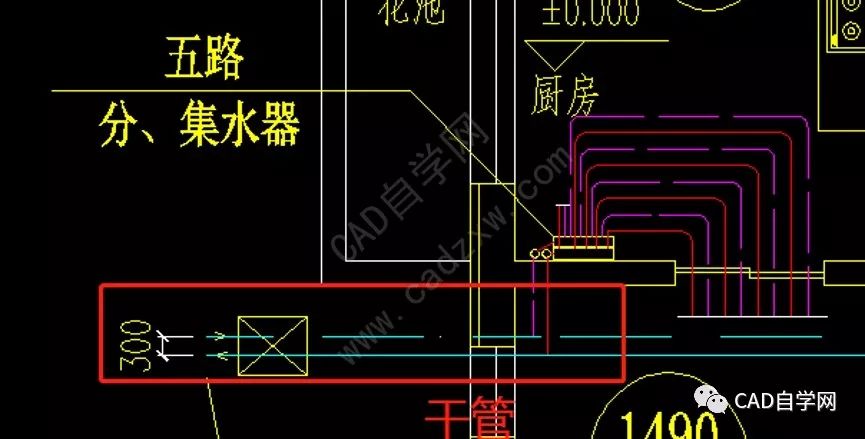

那么集水器前段再接什么呢，就是接供回水的主干管道。高层呢，就是接到水暖井里去了。别墅呢，就是从室外进来，埋地的。我们看的都是平面，系统图跟之前提到的给排水系统一个看法。不赘述。

通风系统

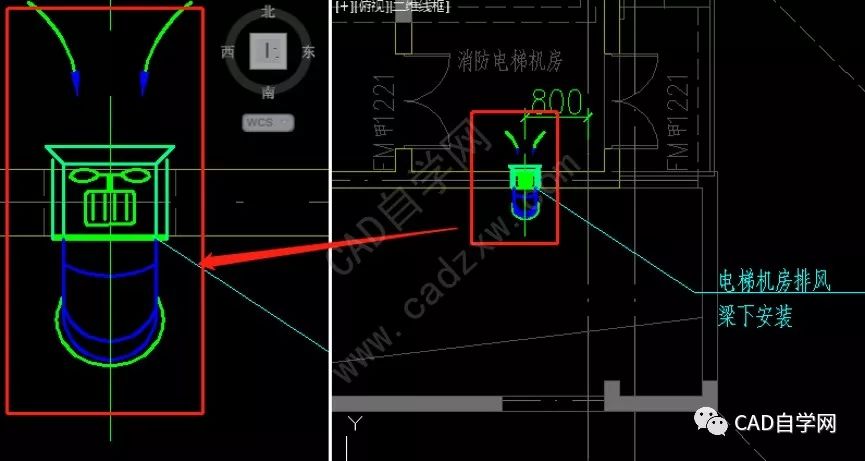

通风理解起来很简单，就是排风扇。你家卫生间有按的那个排风扇就是通风。如果你家没按就是通过自然通风。涉及到排风扇的房间基本有，强弱电间、卫生间、电梯机房等。强弱电间、电梯机房这种设备房安装的暖通上会叫轴流风机，但其实也是排风扇，墙上嵌装。

卫生间的有吸顶或者同机房一样嵌墙的。吸顶的，住过酒店的见过卫生间灯盘管有个类似风扇的东西吗，就是那个，嵌墙就是吸顶变成了墙上而已。或者看看你家卫生间去，现在。如果你家安了浴霸，现在浴霸都是自带排风扇，就是那个。

新风系统

新风这个可能就不是很常见，高层住宅二层往上会是设。一层不设。设备呢如果你家是单元楼两端的住户，那就在卫生间的吊顶里，你看不到的。如果你家是单元中间住户，设备在你家阳台的吊顶里，你也看不到。

不过如果你家有新风机的话，你在进门处玄关那里会看到一个面板，类似柜式空气净化器的那种的缩小型按键面板。如果没有，那就是你家没设。面板具体长什么样子，我不给你截图，百度去。脑袋不转会生锈，快去转一转。

空调系统

空调更简单了。暖通除了中央空调画图，分体空调是只给个位置。中央空调住宅很少用，一般是办公楼啊、商场啊、医院啊之类的。你每天进办公室要打开的那个空调面板就是风机盘管面板。

鉴于手头没现成图，大概描述下。你的办公桌抬头能看到能让你感到凉快的出风口，顺着出风口一条线的位置，有个类似百叶的回风口。那这两个口之间，吊顶里就放着风机盘管的设备。

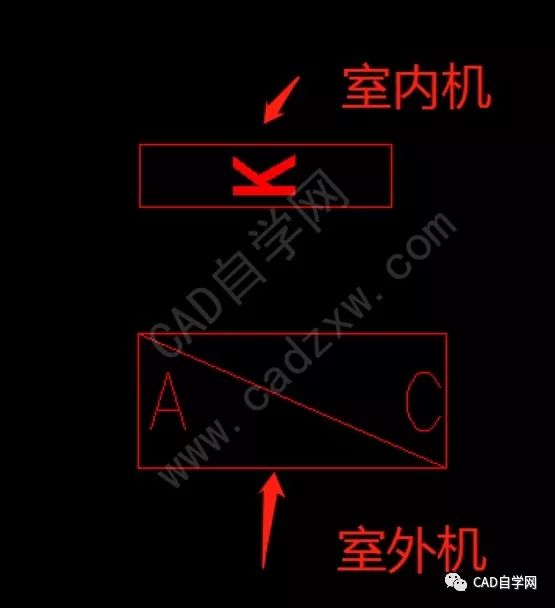

分体空调指的就常见，家家户户都有。客厅柜机，卧室挂机。

防排烟系统、燃气

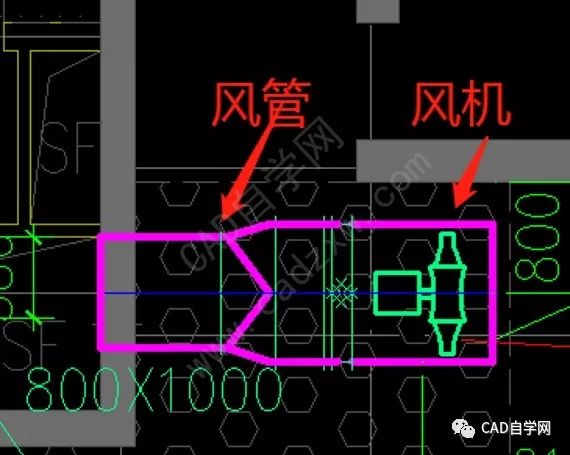

防排烟系统比较复杂。只有当自然排烟满足不了时，才会上防排烟系统，也就是机械排烟。主要有风机和管道，暖通图上会标注。电气看风机，建筑看管道穿墙位置。

燃气一般都是以燃气专业公司设计为准，前期暖通会确定下进户管位置，以及燃气表立管及表的位置。管是个圈，表会是个矩形的方框。位置再厨房，这个可以具体问暖通设计。这块主要是暖通提给建筑图示意，还有电气设备躲避。

小结

如果你是暖通专业在校生，建议一定要夯实防排烟这方面知识，最好能配合规范一起学习。这部分同电气专业密切相关，如果学不好，会影响提条件的准确性，还有你本人的专业性，毕竟每个人在自己所从事的行业，都希望自己是最棒的。在需要你的时候，你能以一当百。
