[PLC]ST语言七：MOV_SMOV_CML_BMOV_FMOV_XCH_BCD_BIN

一：MOV/SMOV/CML/BMOV/FMOV/XCH/BCD/BIN



说明：简单的顺控指令不做其他说明。

(MOV)控制要求：无

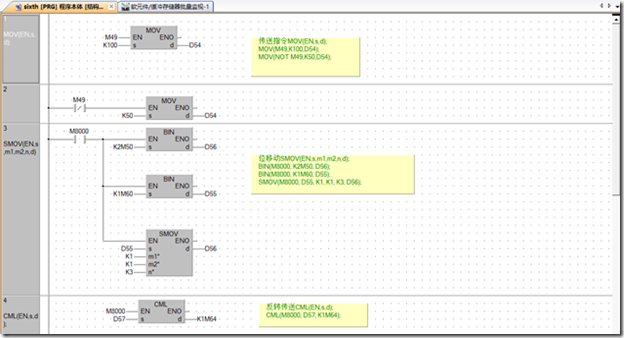

(MOV)编程梯形图：



(MOV)结构化编程ST语言：

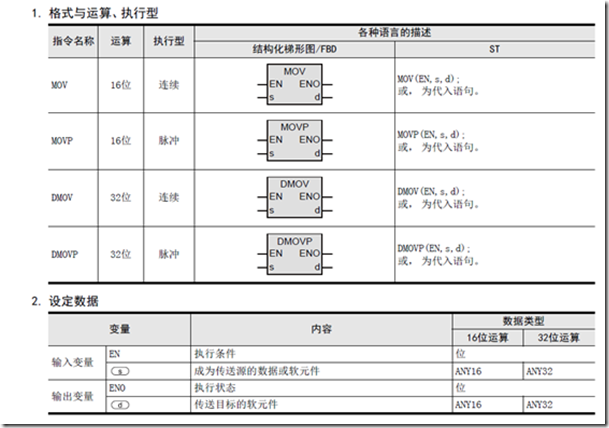

(*传送指令MOV(EN,s,d);*)

MOV(M49,K100,D54);

MOV(NOT M49,K50,D54);

(*位移动SMOV(EN,s,m1,m2,n,d);*)

BIN(M8000, K2M50, D56);

BIN(M8000, K1M60, D55);

SMOV(M8000, D55, K1, K1, K3, D56);

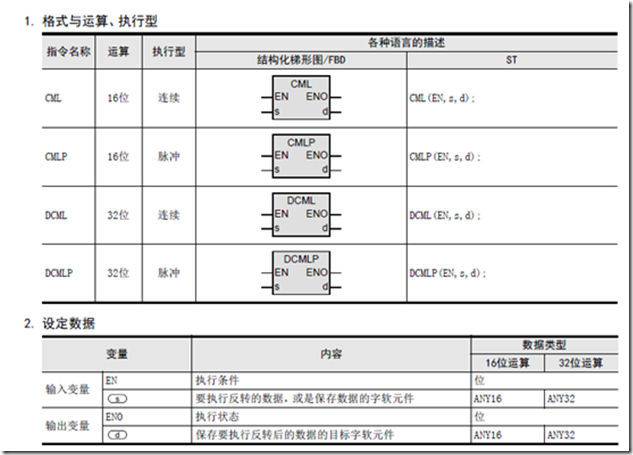

(*反转传送CML(EN,s,d);*)

CML(M8000, D57, K1M64);

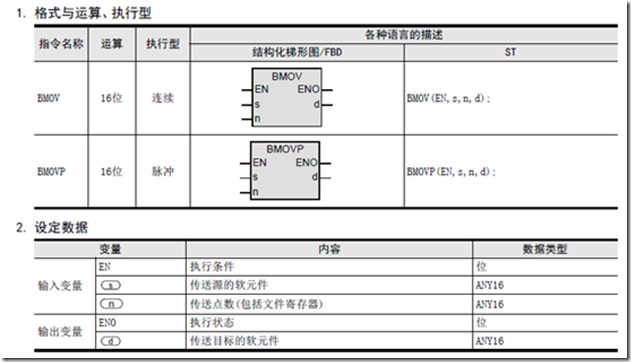

(*成批传送BMOV(EN,s,n,d);*)

OUT(M58,M8024);

BMOV(M59,D58,k2,D60);

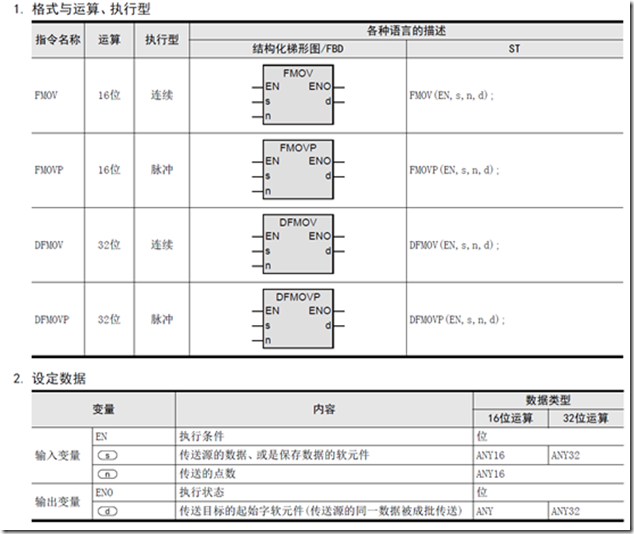

(*多点传送FMOV(EN,s,n,d);*)

FMOV(M68,K3,K2,D62);

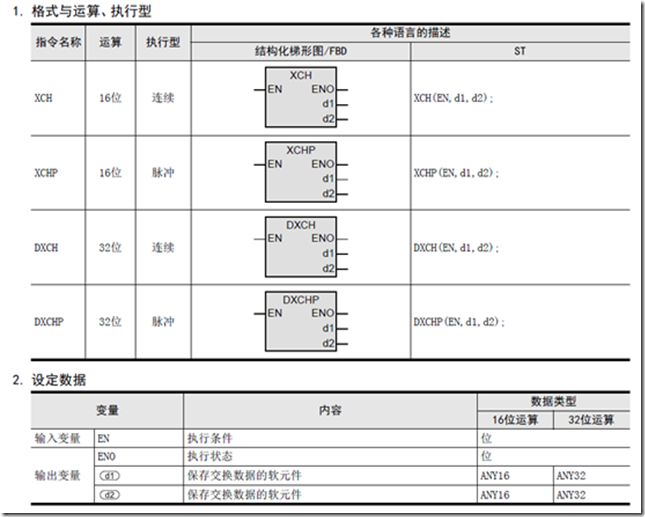

(*交换XCH(EN,D1,D2);*)

XCHP(M69,D64,D65);

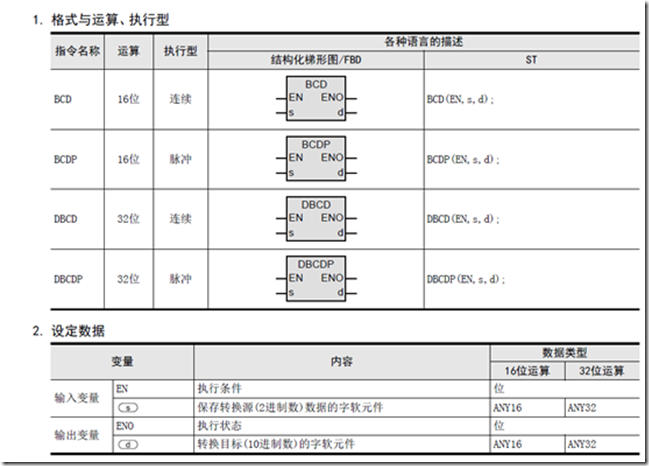

(*BCD转换BCD(EN,s,d);*)

DBCD(M78,D66,K5M70);

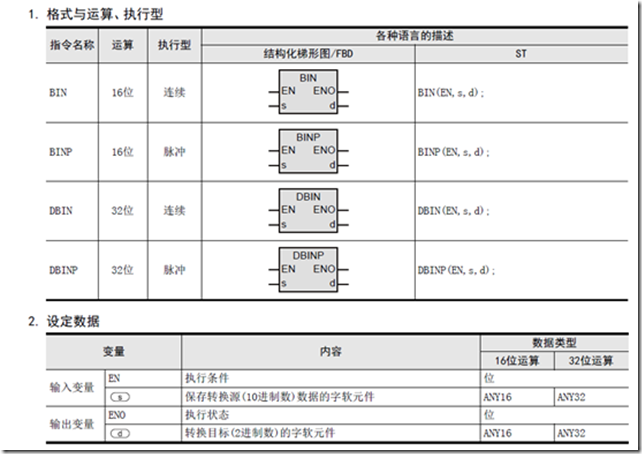

(*BIN转换BIN(EN,s,d);*)

DBIN(M79,K5M80,D68);
