ST_顺控指令-学习方法

三菱顺控指令，三菱公司提供的【库函数】；

Step 1> 明确需求

例如 需要实现一个计数器功能

---

Step 2> 阅读手册

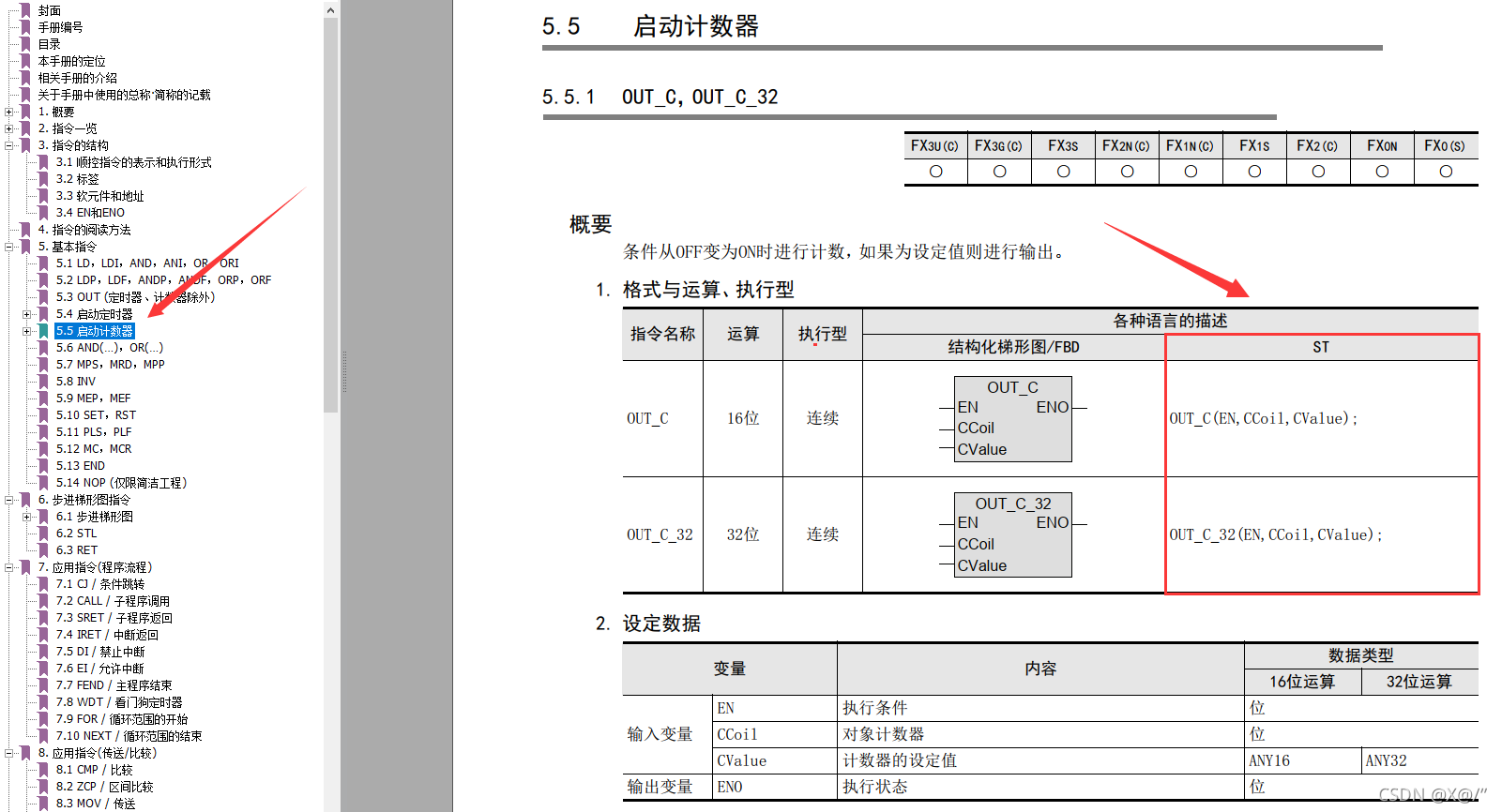

阅读手册《FXCPU 结构化编程手册 [顺控指令篇]》

---

Step 3> 实验检验

OUT_C( LDP(1, X0), CC0 , K5 );

IF (CN0 = 5) THEN
	Y0 := 1;
END_IF;


IF (CS0 = 1) THEN
	Y1 := 1;
END_IF;

---

Step 4> 复盘总结

融入自己的知识体系；

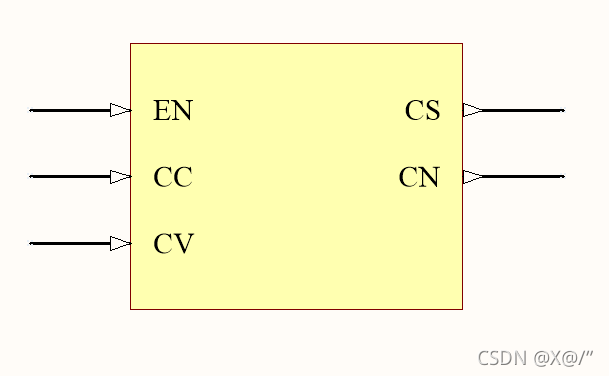

4.1> 结构框图

引脚	方向	描述
EN	输入	计数器使能
CC	输入	计数器编号， Coil
CV	输入	目标计数值，Value
CS	输出	计数器常开触点
CN	输出	当前计数值 Number

---

4.2> 启动函数

OUT_C( ?BOOL_EN? , ?BOOL_CCoil? , ?ANY16_CValue? );
