315Mhz、433Mhz无线遥控信号的解码分析和模拟

本文详细介绍了如何使用Arduino解码和模拟315MHz无线遥控信号,通过315M超再生模块、Arduino单片机和蓝牙串口模块,实现信号的接收、解码和重放。内容涵盖Arduino基础知识、硬件连接、解码验证和源代码展示,旨在帮助读者理解315MHz遥控系统的原理和应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

摘要

前段时间学习无线电的同时了解到arduino是作为技能尚未成熟技术宅的我继树莓派又一个不错的选择。于是花了200元购得3块arduino开发板(2*nano&1*uno)和其他传感器等,同时看到了315M超再生模块,因为玩无线电的都知道315M是汽车遥控器,防盗闸门,路桥系统等最常用的信号频率,所以我就毫不犹豫的下单了。然后就有了今天的成果。Freebuf也有不少此类文章,关于315,433的解码我已掌握很多方法(其实使用SDR是个不错的选择),对滚码我也有一定研究和破解,本文步骤详细,思路明确,希望对大家有用。对arduino和315模块熟悉的可以直接进入第三步。

关键词:315M超再生模块、arduino。

引言:315MHz遥控器使用广泛,学习和深入了解其原理和实际操作,在获得无限乐趣的同时,可以学会防止自己的车被盗,并可以自己开发更安全的遥控锁设备,在做本项目的过程中我深刻体会到315M遥控系统的不安全性是个严重的问题,主要表现在315遥控系统解码简单,发射条件简单,易拷贝。下面是我在此次学习研究中得到的一些浅陋知识,在此详细描述。

以下是本次学习的原理框架:

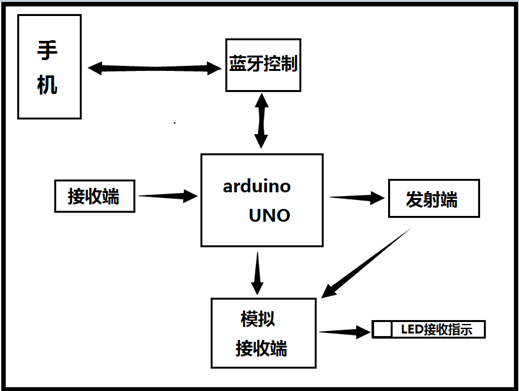

框图说明:接收端接收信号,由arduino单片机解码,并将解码信息通过蓝牙发送到手机,在手机蓝牙串口监视器显示(解码过程);手机发送24位遥控码到单片机,单片机将24位遥控码通过发射端发出,用于遥控模拟接收端通过接收端PT2272芯片解码后在LED信号灯得到反馈,模拟接收端由单片机直接供电,发射端发出的信号也可直接有其他遥控接收端接收达到其他目的。

一、基础知识介绍:

1、Arduino介绍:

Arduino是一款便捷灵活、方便上手的开源电子原型平台,包含硬件(各种型号的Arduino板)和软件(Arduino IDE)。由一个欧洲开发团队最早于2005年冬季开发。其成员包括Massimo Banzi,David Cuartielles,Tom Igoe,Gianluca Martino,David Mellis和Nicholas Zambetti。

它构建于开放原始码simple I/O介面版,并且具有使用类似Java、C语言的Processing/Wiring开发环境。主要包含两个主要的部分:硬件部分是可以用来做电路连接的Arduino电路板;另外一个则是Arduino IDE,你的计算机中的程序开发环境。你只要在IDE中编写程序代码,将程序上传到Arduino电路板后,程序便会告诉Arduino电路板要做些什么了。

Arduino能通过各种各样的传感器来感知环境,通过控制灯光、马达和其他的装置来反馈、影响环境。板子上的微控制器可以通过Arduino的编程语言来编写程序,编译成二进制文件,烧录进微控制器。对Arduino的编程是利用 Arduino编程语言 (基于Wiring)和Arduino开发环境(基于 Processing)来实现的。基于Arduino的项目,可以只包含Arduino,也可以包含Arduino和其他一些在PC上运行的软件,他们之间进行通信 (比如 Flash, Processing, MaxMSP)来实现。(摘自百度百科)

二、硬件介绍:

1、Arduino开发板

Arduino是开源硬件中最受IT行业,技术宅,学生喜爱的单片机开发板,其编程语言使用C语言,并且不像C51单片机的编程语言那么复杂,所以对于单片机的初学者来说无疑是最好的选择,本课题为简化实验流程,缩短开发时间,所以选择了简单却强悍的arduino单片机开发板,arduino开发板有很多硬件平台,常见的 arduino有以下两种:

(1) arduino UNO (是本文使用的arduino板卡) (2)arduino NANO

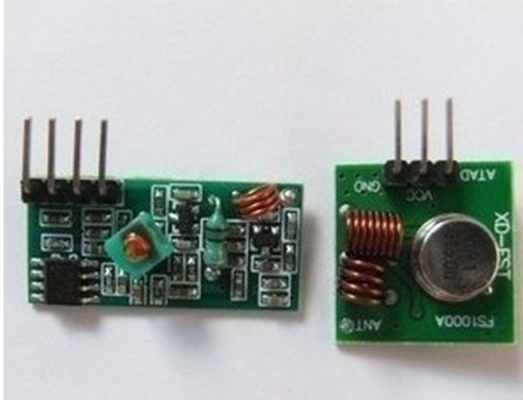

2、315M模块如图所示,分为发送端(右)和接收端(左)。

3、用于模拟的遥控器和接收机

)EV1527中断法解码 ① 设定定时器中断时间,设定为 80us,80us 进入中断进行解码。具体中断时间多少由自己 软件设定,但是中断时间不能太大。 ② 设定同步码解码范围,同步码定为 5.6ms - 16ms。进入中断判断到低电平,低电平判断 一直累加 Count_Lead++,累积低电平的采集时间,判断到高电平,就判断此时 Count_Lead 的值是否在 70 跟 200之间。(备注:5.6ms/80us=70 16ms/80us=200)。 ③ 引导头通过进入数据判断,刚开始是数据高电平,累积高电平的时间 Count_Data_Hi++, 当判断到低电平时候,判断 Count_Data_Hi 是否在 80us -2.4ms 之间。这里还没进行数据 0 跟 1 的区分,先把 Count_Data_Hi 的值保存在 Hi_Cnt 里面。 (备注:80us/80us=1 2.4ms/80us=30)。 ④ 高电平判断通过,开始判断低电平,累积低电平的时间 Count_Data_lo++,当判断到高电 平时候,判断 Count_Data_Lo 是否在 80us -2.4ms 之间。这里还没进行数据 0 跟 1 的区分, 先把 Count_Data_Lo 的值保存在 Lo_Cnt 里面。 (备注:80us/80us=1 2.4ms/80us=30)。 ⑤ 对 0 跟 1 进行区分,把 24bit 数据整理成三个 byte,存在数组 RfData[0],RfData[1], RfData[2]数组里面。 ⑥ 进行相应功能码的操作。 具体解码方法参考例子程序,因为不同的震荡电阻,1527 出来的编码长度不同,例子 程序是参考 1 lck=100us 波形来做的。具体时间参数可以根据自己的 1527 发射实际长度来 编写。
