本文讲讲MASTERCAM 2019二维绘图入门知识，希望对大家有用。相应的新书敬请关注。

相关知识主要包括基本二维绘图工具应用、基本图形编辑、图形转换和图形标注等，另外还需要注意相关图素属性的定义。

1、基本二维绘图工具

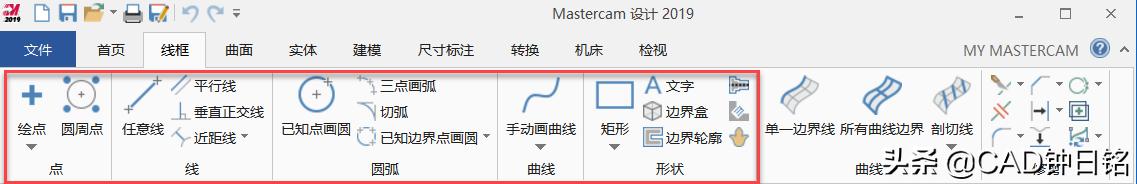

Mastercam 2019为用户提供了实用而强大的二维图形绘制工具，包括绘制点、直线、圆弧、圆、曲线、形状等。绘制基本二维图形的命令主要集中在功能区"线框"选项卡的相应面板上，如图1-1所示。

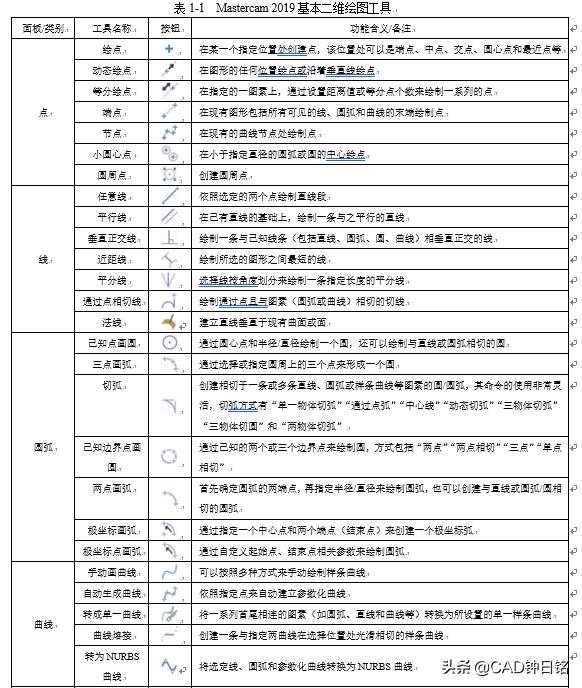

为了使读者对Mastercam 2019提供的基本二维绘图工具有个全面的了解，本书特意用表1-1的形式分类一一列举这些基本二维绘图工具，以便于读者查阅。

2、基本图形编辑

绘制好若干基本二维图形后，可以对这些基本图形进行相关的编辑修改操作，包括复制、粘贴、剪切、删除和相关修剪等。

在功能区"首页"选项卡的"剪贴簿"面板中提供有"复制"按钮、"粘贴"按钮、"剪切"按钮和"屏幕截图"按钮，而在功能区"首页"选项卡的"删除"面板中则提供有"删除图形"按钮、"删除非关联图形"按钮、"删除重复图形"按钮、"删除重复图形：进阶设置"按钮和"恢复图形"按钮，如图1-2所示。

图1-2 Mastercam 2019功能区"首页"选项卡

有关修剪的功能按钮则位于功能区"线框"选项卡的"修剪"面板中，包括"修剪/打断/延伸"按钮、"两点打断"按钮、"两点打断"按钮、"在交点打断"按钮、"打成若干段"按钮、"连接图形"按钮、"多物体修剪"按钮、"打断至点"按钮、"倒圆角"按钮、"串连倒圆角"按钮、"倒角"按钮、"串连倒角"按钮、"封闭全圆"按钮、"打断全圆"按钮、"曲线变弧"按钮和"修改曲线"按钮等。

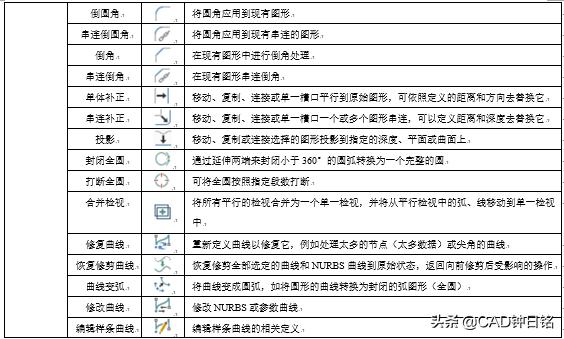

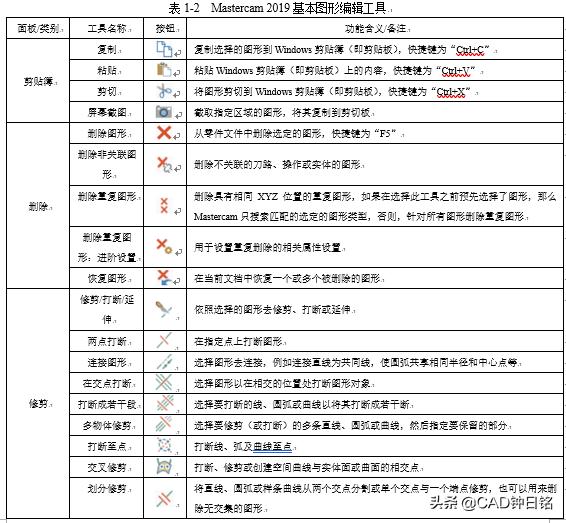

表1-2列出了Mastercam 2019基本图形编辑工具命令，便于读者查阅。

3、图素转换

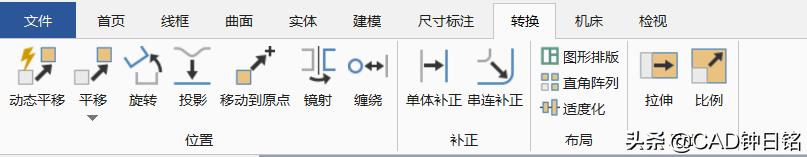

在Mastercam 2019系统中，图素转换是指改变选择图素的位置、方向、大小等，并可以根据情况对改变的图形(图素)进行保留、删除等操作。转换图形的工具命令位于功能区的"转换"选项卡中，如图1-3所示。在实际制图中，要根据设计要求来设定相关图素的转换结果形式，如将转换结果形式设置为"移动""复制"或"连接"。"单体补正"和"串连补正"也可以看做是图形编辑工具命令。

1-3 功能区"转换"选项卡

4、图形标注

在工程制图中，绘制好所需的视图图样后，为了完整地表达图样信息，通常要对所绘制的图样进行标注。图形标注也是本章零件图绘制实例所应用到的知识之一。图形标注包括重建标注、标注尺寸、多重编辑、对齐标注、将标注打断为图形、注解(含注解文字、延伸线、引导线、剖面线)等。其中标注尺寸知识又包括快速标注、水平标注、竖直标注、平行标注、直径标注、角度标注、基线标注、串连标注、相切标注、正交(垂直)标注、点位标注和相关的纵坐标标注等。

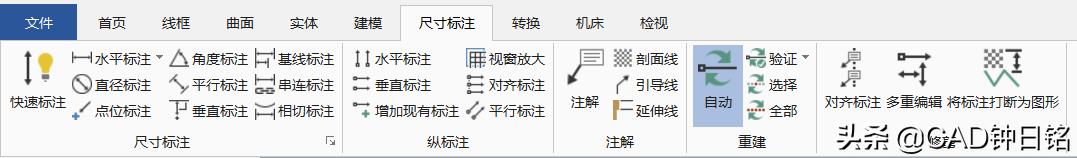

在Mastercam 2019系统中，图形标注的命令位于功能区的"尺寸标注"选项卡中，如图1-4所示。

图1-4 功能区"尺寸标注"选项卡

在进行尺寸标注之前，用户可以根据设计环境要求来设置所需的尺寸标注样式。其设置方法简述如下。

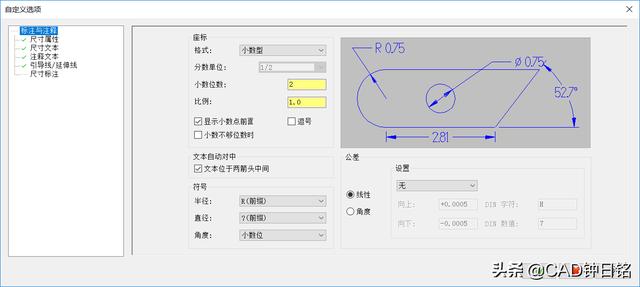

(1)在功能区的"尺寸标注"选项卡中单击"尺寸标注"面板右侧的"尺寸标注设置"按钮，或者按〈Alt+D〉快捷键，系统弹出如图1-5所示的"自定义选项"对话框。

图1-5 "自定义选项"对话框

(2)在"自定义选项"对话框的左侧列表中选择所需的标注项，接着在右侧区域设置相关的选项和参数。可以设置的标注项主要有"尺寸属性""尺寸文本""尺寸标注""注释文本"和"引导线/延伸线"。

(3)设置好相关的标注样式后，在"自定义选项"对话框中单击"确定"按钮。

1.1.5 图案填充

有时候需要在图形的某个区域中进行图案填充，即在图形的某个区域中绘制一些图案，从而更加清晰地表达该区域的特点。在机械工程中，图案填充常用于表达一个剖切的区域，且不同的图案填充表达不同的零部件或材料。

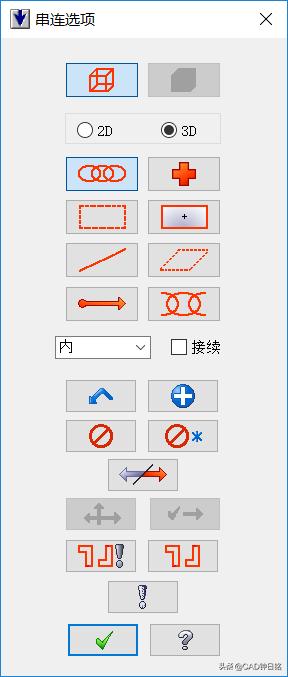

在功能区"尺寸标注"选项卡的"注解"面板中单击"剖面线"按钮，系统弹出如图1-6所示的"串连选项"对话框。

图1-6 "串连选项"对话框

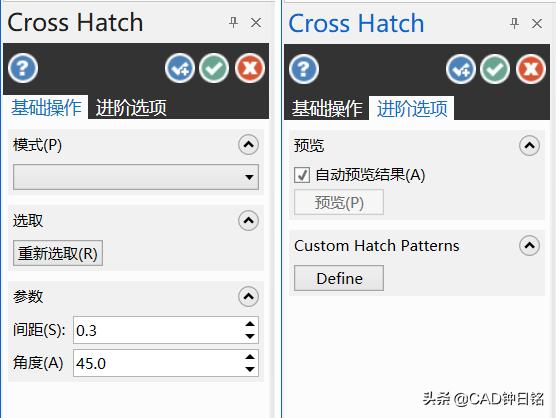

利用此对话框定义要绘制剖面线的区域后单击"确定"按钮，此时在图形窗口左侧出现"剖面线(Cross Hatch)"对话框，如图1-7所示，使用"基础操作"选项卡可以指定剖面线模式(类型)，设置剖面线的参数(如间距和角度)，还可以重新选取要绘制剖面线的对象。如果用户想自定义新剖面线图样，那么可以在"剖面线(Cross Hatch)"对话框中切换至"进阶选项"选项卡，接着单击"定义(Define)"按钮，然后利用弹出的"自定义剖面线图样"对话框来自定义所需的新剖面线图样。
