接着昨天讲的内容,我们来看看BOM快捷生成第二步是怎样的:
使用SOLIDWORKS出材料明细表(BOM表格)非常方便、快捷,SOLIDWORKS内置了BOM表格模版,但是由于使用者定义SOLIDWORKS属性信息不同,会导致内置的BOM模版存在一定的局限性,所以个性化定义BOM模版是非常有必要的。 建议在原SOLIDWORKS内置的BOM模版基础上修改,这样可以减少难度和操作量。在SOLIDWORKS安装目录的SolidWorkslangchinese-simplified文件夹下的gb-bom-material.sldbomtbt即为SOLIDWORKS内置的适合国标的BOM表格模版,我们可以修改这个BOM表格模版。

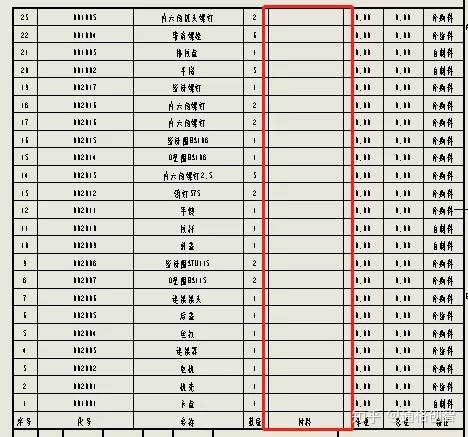

打开一个SOLIDWORKS工程图,生成一个装配体视图,如下图。

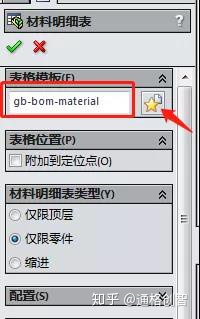

选择【插入】菜单,点击【表格】,选择【材料明细表】命令,点选上图中的装配体视图,在左侧属性窗口的表格模版位置,参照上述路径找到SOLIDWORKS内置的BOM表模版gb-bom-material.sldbomtbt,
